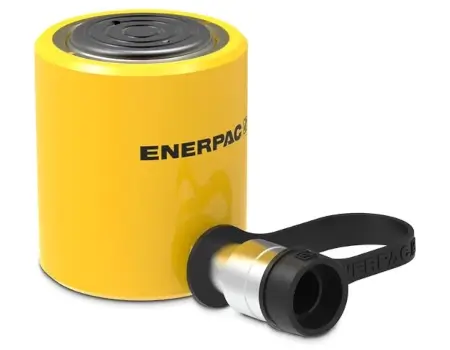

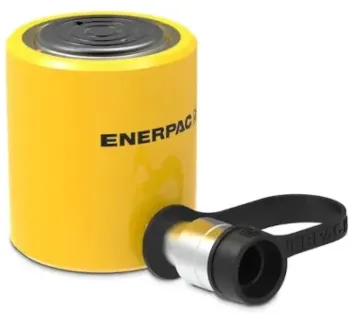

Enerpac Kurzhubzylinder RCS
Industriewerkzeuge
- Leichtgewichtszylinder in kompakter Bauweise für den Einsatz bei geringem Freiraum
- Ausführung mit Einbrennlack für erhöhten Korrosionsschutz
- Kolbenabstreifring verhindert Eindringen von Schmutz und erhöht die Lebensdauer des Zylinders
- Ausgestattet mit CR400 Kupplungsmuffe mit Staubkappe
- Gerilltes Kolbenende mit Innengewinden zum Befestigen eines beweglichen Druckstückes
- Nickelbeschichtete Stahlkolben.
Zu den Abmessungen
5 Artikel → Kurzhubzylinder RCS
Kurzhubzylinder RCS
DruckkraftHub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Industriewerkzeuge
- Leichtgewichtszylinder in kompakter Bauweise für den Einsatz bei geringem Freiraum
- Ausführung mit Einbrennlack für erhöhten Korrosionsschutz
- Kolbenabstreifring verhindert Eindringen von Schmutz und erhöht die Lebensdauer des Zylinders
- Ausgestattet mit CR400 Kupplungsmuffe mit Staubkappe
- Gerilltes Kolbenende mit Innengewinden zum Befestigen eines beweglichen Druckstückes
- Nickelbeschichtete Stahlkolben.

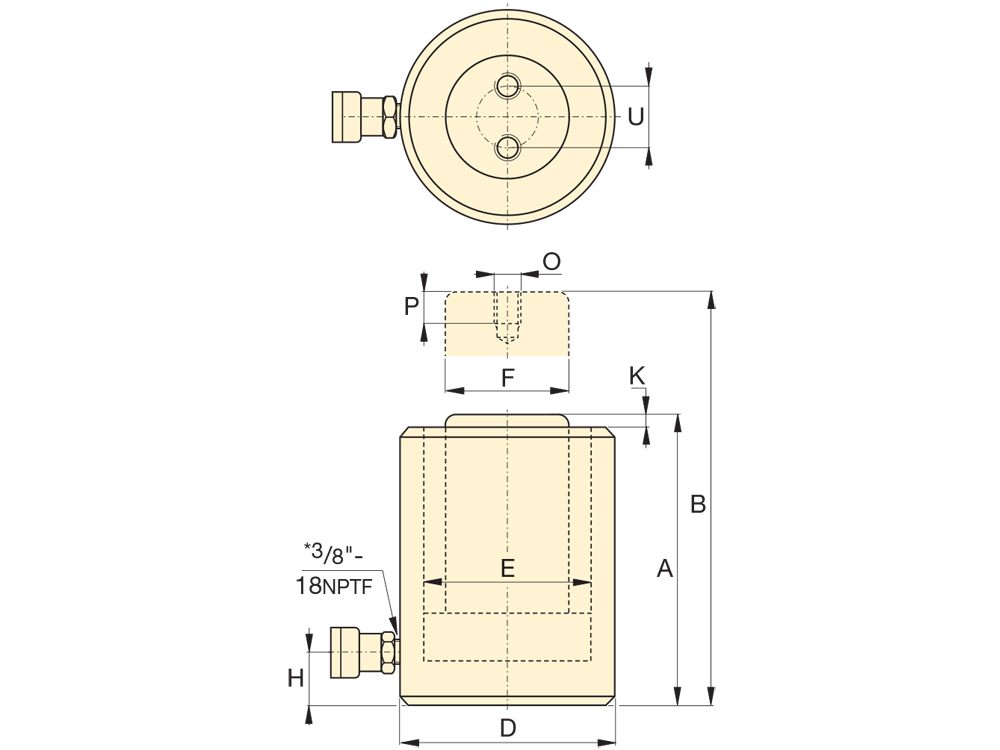

Abmessungen Kurzhubzylinder RCS:
| Kurzhubzylinder RCS | Druckkraft (t) | Bauhöhe eingefahren A (mm) | Bauhöhe ausgefahren B (mm) | Außendurchmesser D (mm) | Innendurchmesser E (mm) | Kolbenstangen Ø F (mm) | Ölanschlusshöhe H (mm) | Kolbenstangenüberstand eingefahren K (mm) | Kolbenmitte bis Außen-Ø L (mm) | Kolbenmitte bis Bohrung M (mm) | Kolbengewinde O (mm) | Kolbentiefe P (mm) | Lochkreis-Ø U (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 101 | 10 | 88 | 126 | 69 | 42.9 | 38.1 | 17 | 5 | - | - | M4 | 8 | 26 |
| 201 | 20 | 98 | 143 | 92 | 60.5 | 50.8 | 17 | 3 | - | - | M5 | 8 | 40 |
| 302 | 30 | 117 | 179 | 101 | 73.2 | 66.5 | 19 | 3 | - | - | M5 | 8 | 40 |
| 502 | 45 | 122 | 182 | 124 | 88.9 | 69.8 | 23 | 2 | - | - | M5 | 8 | 40 |
| 1002 | 90 | 141 | 198 | 165 | 127.0 | 92.2 | 31 | 1 | - | - | M8 | 10 | 55 |
