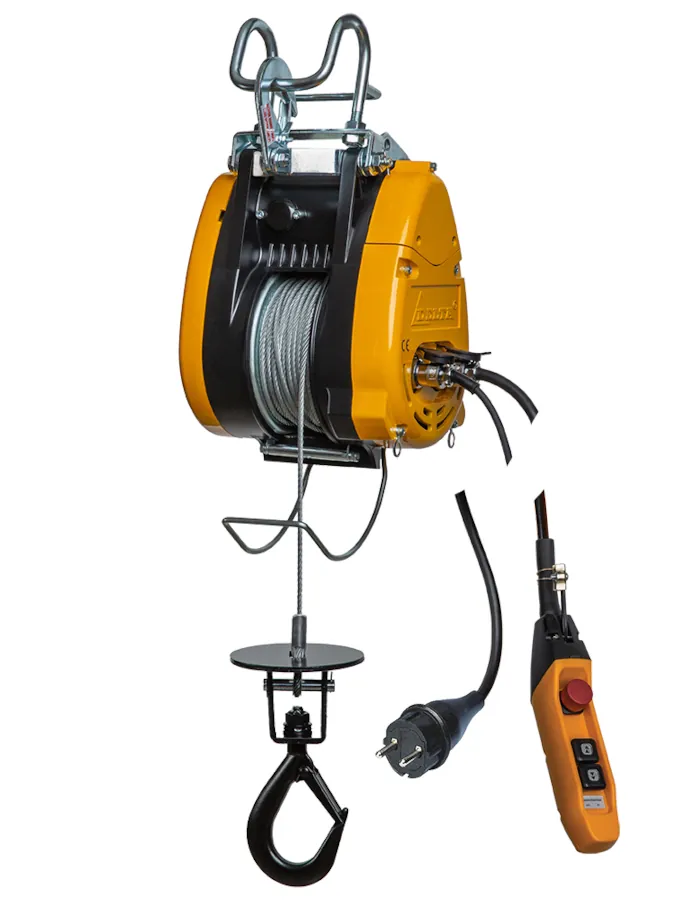

Bauwinde DKL 500

Lieferumfang

• Bauwinde DKL mit doppelter Sicherheitsbremse für den Betrieb am Haushaltsstrom 230V einphasig.
• Stahldrahtseil mit Spitze und Haken, aufgespult und betriebsbereit.
• 5 m Zuleitungskabel mit Schuko-Stecker und Steckverbinder für Windenanschluss.
• 10 m Steuerkabel mit Steuerschalter AUF/AB/NOT-AUS und Steckverbinder für Windenanschluss.

Optional

• Schwenkbarer Ausleger mit einer Traglast von 200 kg, mit Scharnieren zur Montage an Stahlgerüsten.
• Dreieckiger Träger zum Aufhängen an einem Haken. Serienmäßig ist die DKL-Bauwinde mit einem Aufhängebügel zur Anbringung an einem Rohr ausgerüstet. Diese Vorrichtung ist nicht zum punktuellen Aufhängen einsetzbar.
• Die Steuerkabelverlängerung von 10 m Länge wird dann benötigt, wenn die Winde von weiter weg bedient werden soll.

Eigenschaften

• Ausgelegt nur für Hubarbeiten.
• Schnelle Einsatzfähigkeit.
• Einfache und sichere Aufhängung durch Tragbügel.
• Ausgelegt für eine Vielzahl von gewerblichen Anwendungen.
• Permanent geschmiertes Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb.
• Betriebsfertig geliefert mit Steuerschalter, Stromkabel und Stahlkabel mit Lasthaken.
• Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung.

Sicherheit

• Steuerung / Direktsteuerung mit Not-Aus
• Überlastschutz / Kein Überlastschutz
• Bremse / Mechanische Bremse, erzielt sofortige Bremswirkung und hält die Last auch bei Stromausfall sicher
• Endabschalter / Mechanischer oberer Endabschalter. Sensor stoppt den Motor bei falscher Aufwicklung des Seils (unterer Endabschalter).

Technische Daten

• Funktion / Hubwinde
• Betriebsspannung / Wechselstrom 230V, 50Hz, 1Ph
• Hubgeschwindigkeit / eine Geschwindigkeit
• Drahtseil / Stahlseil 1770 N/mm²
• Steuerkabel / Standard ≈10 Meter
• Stromkabel / ≈5 Meter mit Schuko-Stecker
• Schutzart Gehäuse / IP 54
• Schutzart Steuerschalter / IP 65
• Triebwerksgruppe / M4/1m (ISO/FEM)
• Einschaltdauer / Starts pro Stunde / 30% / 180
• Isolationsklasse / F
• Einsatztemperatur / -10°C - +40°C
• DGUV Vorschrift 54 / Für den Materialtransport - darf nicht zum Heben von Person verwendet werden
