Druckkraft | 90 t |
Hub | 16 mm |
Bauhöhe eingefahren | 85 mm |
Betriebsdruck max. | 700 bar |
Ölvolumen max. | 203 cm³ |
Wirksame Kolbenfläche | 126.7 cm² |
Zylinderaußendurchmesser | 178 x 153 mm |
Gewicht ca. | 14.5 kg |
Artikel-Nr.: | ENE-RSM1000 |
Bild | Typ | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
---|

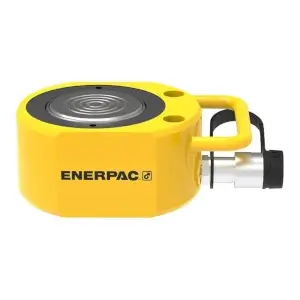

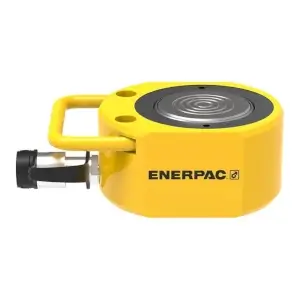

Flachzylinder Flat-Jac RSM 90 t
Bauhöhe eingefahren A | 85 | mm |
Bauhöhe ausgefahren B | 101 | mm |
Außendurchmesser D | 178 x 153 | mm |
Innendurchmesser E | 127.0 | mm |
Kolbenstangen Ø F | 92.2 | mm |
Ölanschlusshöhe H | 19 | mm |
Druckstücküberstand K | 2 | mm |
Kolbenmitte bis Außen-Ø L | 76 | mm |
Kolbenmitte bis Bohrung M | 74 | mm |
Lochabstand U | 76.2 | mm |
Befestigungsbohrung V | 13.5 | mm |
