Druckkraft | 45 t |
Hub | 16 mm |
Bauhöhe eingefahren | 66 mm |
Betriebsdruck max. | 700 bar |
Ölvolumen max. | 99 cm³ |
Wirksame Kolbenfläche | 62.1 cm² |
Zylinderaußendurchmesser | 140 x 114 mm |
Gewicht ca. | 6.8 kg |
Artikel-Nr.: | ENE-RSM500 |
Bild | Typ | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
---|

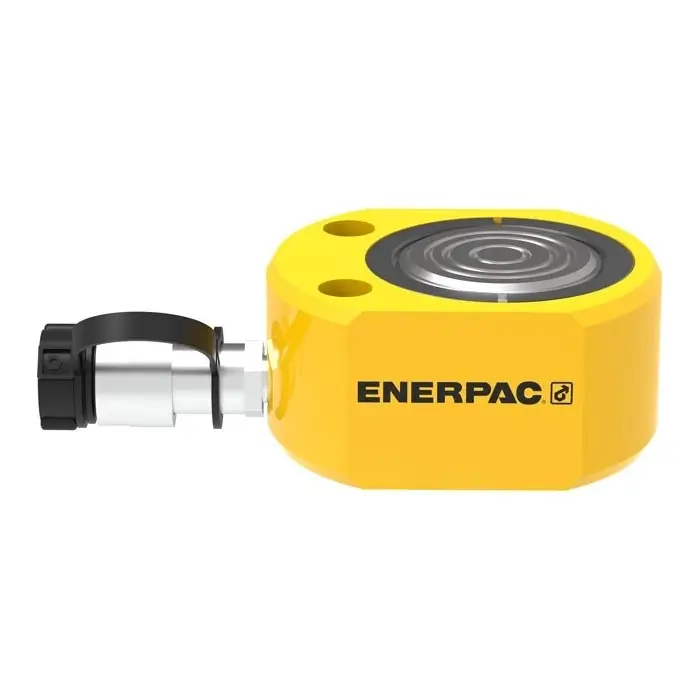

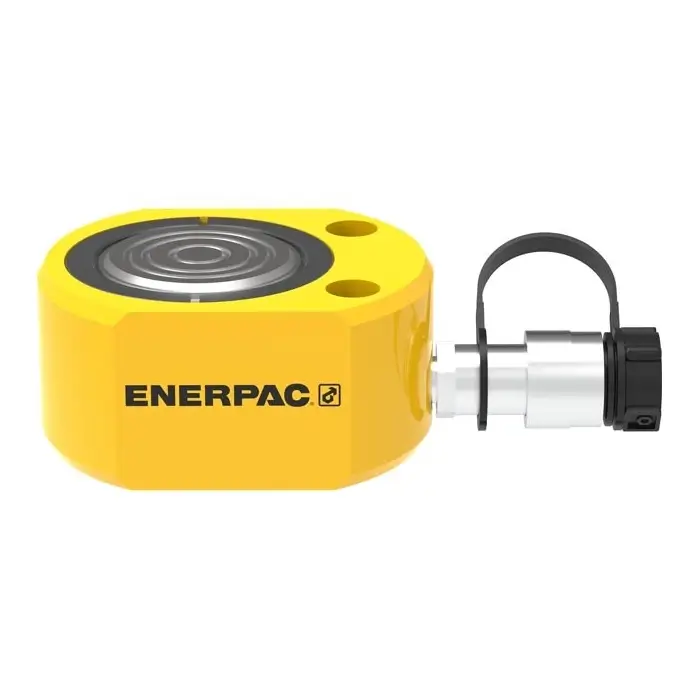

Flachzylinder Flat-Jac RSM 45 t
Bauhöhe eingefahren A | 66 | mm |
Bauhöhe ausgefahren B | 82 | mm |
Außendurchmesser D | 140 x 114 | mm |
Innendurchmesser E | 88.9 | mm |
Kolbenstangen Ø F | 69.8 | mm |
Ölanschlusshöhe H | 19 | mm |
Druckstücküberstand K | 2 | mm |
Kolbenmitte bis Außen-Ø L | 57 | mm |
Kolbenmitte bis Bohrung M | 53 | mm |
Lochabstand U | 66.5 | mm |
Befestigungsbohrung V | 11.0 | mm |
