Seilrolle SR 03G mit Gleitlager
| max. Seil-Ø | 9 mm |
| max. Seilzugkraft bei 90° Umlenkung | 300 kg |
| Rollenaußen-Ø | 100 mm |
| Rolleninnen-Ø | 80 mm |
| Empfohlene Seildurchmesser | 4-9 mm |
| Gewicht ca. | 0.6 kg |
| Artikel-Nr.: | FRA-1.401.03 |
Qualitätsmerkmale
- Für hand- und elektrisch betriebene Anlagen geeignet
- Trockengleitlagerung für leichtlauf
- Seilscheibe Stahl Werkstoff S355J2
- Oberfläche galvanisch verzinkt
Zwischenverkauf vorbehalten!
| Bild | Typ | max. Seil-Ø | max. Seilzugkraft bei 180° Umlenkung | max. Seilzugkraft bei 90° Umlenkung | Rollenaußen-Ø | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
| Seilrolle SR 01G mit Gleitlager | 6 mm | 100 kg | 50 mm | FRA-1.401.01 | 32,99 € | |
 | Seilrolle SR 01K mit Kugellager | 6 mm | 100 kg | 50 mm | FRA-1.402.01 | 66,43 € | |
| Seilrolle SR 02G mit Gleitlager | 8 mm | 200 kg | 75 mm | FRA-1.401.02 | 38,22 € | |
| Seilrolle SR 02K mit Kugellager | 8 mm | 200 kg | 75 mm | FRA-1.402.02 | 80,02 € | |
| Seilrolle SR 03G mit Gleitlager | 9 mm | 300 kg | 100 mm | FRA-1.401.03 | 41,35 € | |
| Seilrolle SR 03K mit Kugellager | 9 mm | 300 kg | 100 mm | FRA-1.402.03 | 85,24 € | |
| Seilrolle SR 04G mit Gleitlager | 10 mm | 500 kg | 125 mm | FRA-1.401.04 | 45,53 € | |
| Seilrolle SR 06G mit Gleitlager | 10 mm | 1500 kg | 200 mm | FRA-1.401.06 | 123,91 € | |
| Seilrolle SR 04K mit Kugellager | 10 mm | 500 kg | 125 mm | FRA-1.402.04 | 90,47 € | |
| Seilrolle SR 06K mit Kugellager | 10 mm | 1500 kg | 200 mm | FRA-1.402.06 | 180,34 € | |
| Seilrolle SR 05G mit Gleitlager | 12 mm | 750 kg | 150 mm | FRA-1.401.05 | 56,55 € | |
| Seilrolle SR 07G mit Gleitlager | 12 mm | 2000 kg | 250 mm | FRA-1.401.07 | 156,30 € | |
| Seilrolle SR 05K mit Kugellager | 12 mm | 750 kg | 150 mm | FRA-1.402.05 | 106,14 € | |
| Seilrolle SR 07K mit Kugellager | 12 mm | 2000 kg | 250 mm | FRA-1.402.07 | 238,86 € | |
| Seilrolle SR 08G mit Gleitlager | 16 mm | 4000 kg | 300 mm | FRA-1.401.08 | auf Anfrage. | |
| Seilrolle SR 08K mit Kugellager | 16 mm | 4000 kg | 300 mm | FRA-1.402.08 | auf Anfrage. |
Beschreibung: Frank Seilrolle SR 03G mit Gleitlager
Seilrolle SR
Die Seilrolle eignet sich vorzugsweise für gelegentlich beanspruchte Seilumlenkungen im Innen- und Außenbereich. Für die Narbe und den Schutz gegen das Herausspringen des Seils ist bauseits Sorge zu tragen. Die Seilrolle ist aus Baustahl S355J2 hergestellt, was sie zäh und auch bei niedrigen Temperaturen einsetzbar macht. Die Gleitlagerung mit einer innenliegenden Buchse ist für seltene und langsame Drehbewegungen geeignet und wartungsfrei.
Verzinkte Stahlrollen sind im Innenbereich bei normalem Raumklima ideal. Sie können in Wohn- und Wirtschaftsräumen sowie in Fertigungs- und Lagerbereichen verwendet werden. Auch in überdachten, aber offenen Räumen wie Carports oder Schuppen bietet die Verzinkung einen ausreichenden Korrosionsschutz.
Download : CAD techn. Details

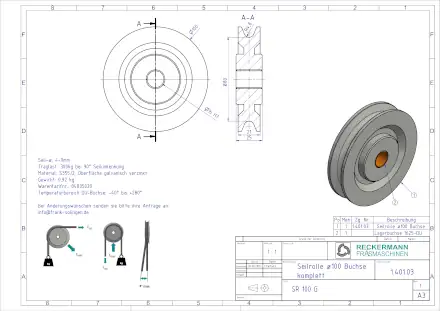

Abmessungen
Seilrolle SR 9 mm
| ØD1 | 100 | mm |
| ØD2 | 80 | mm |
| Ød1 | 16 | mm |
| R | 4.8 | mm |
| B | 25 | mm |
| b | 21 | mm |
