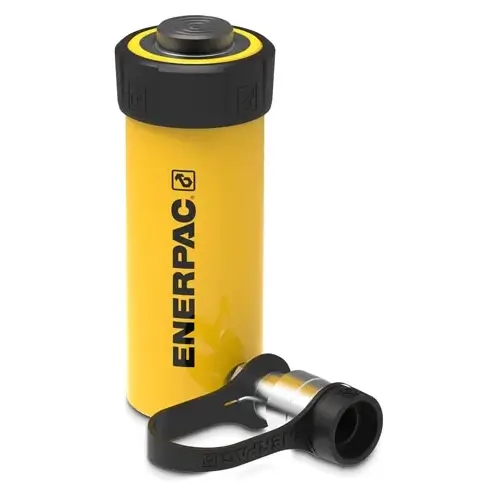

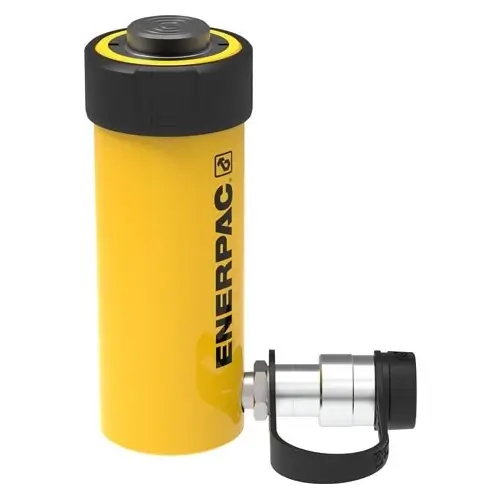

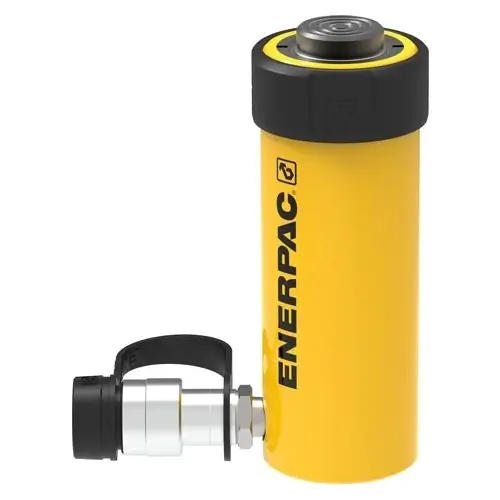

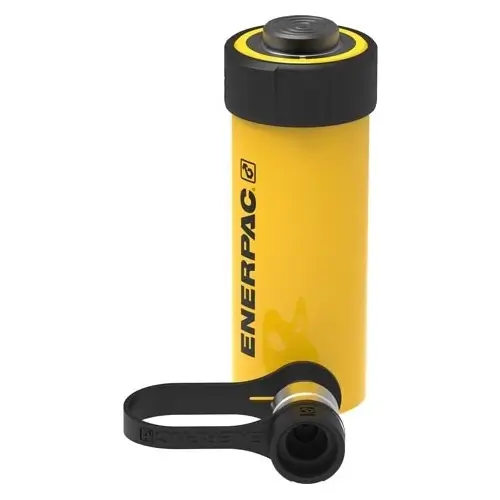

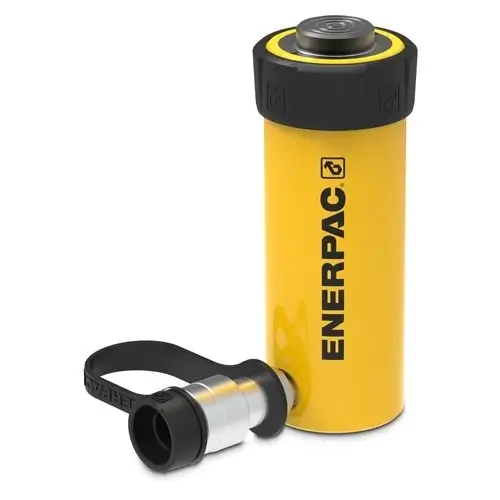

Hydraulikzylinder TRIO RC 154
| Druckkraft | 15 t |
| Hub | 101 mm |
| Bauhöhe eingefahren | 200 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 204 cm³ |
| Wirksame Kolbenfläche | 20.3 cm² |
| Zylinderaußendurchmesser | 69 mm |
| Gewicht ca. | 5 kg |
| Artikel-Nr.: | ENE-RC154 |
Qualitätsmerkmale
- längere Betriebslebensdauer und geringe Lagerbelastung
- hergestellt aus hochfestem, legiertem Stahl
- vorgespannte Rückzugsfeder verkürzt die Einfahrgeschwindigkeit
- mit Einbrennlack für erhöhten Korrosionsschutz
- mit CR-400 Kupplungsmuffe mit Staubkappe
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Beschreibung: Enerpac Hydraulikzylinder TRIO RC 154
Enerpac Hydraulikzylinder sind in über 100 verschiedenen Ausführungen lieferbar. Welcher Art die Anwendung auch sein mag - Heben, Schieben, Ziehen, Halten, Biegen usw. und welche Größe, Leistung, Hublänge oder Modellart Sie benötigen – einfach- oder doppeltwirkend, mit Voll-, Hohlkolben oder Spreiz-zylinder – es gibt einen Enerpac Zylinder für jeden Zweck. Enerpac Hubzylinder entsprechen ASME B30.1 (mit Ausnahme der Zylinder der BRD-Serie).
Zubehör
|
A-152G Gerilltes Druckstück Zum Einstecken |
|
|
CATS12 Bewegliches Druckstück Zum Einstecken |
|
|
RB-15 Flanschbefestigung Abmessung A = 2 3/4"-16UN |
|
|
REB-15 Fuss Einhängeösen Abmessung A = 76 mm |
|
|
REP-10 Kolben Einhängeösen Abmessung A = 42 mm |
|
Abmessungen Hydraulikzylinder RC-Serie TRIO
| Bauhöhe eingefahren A (mm) | 200 |
| Bauhöhe ausgefahren B (mm) | 301 |
| Außendurchmesser D (mm) | 70 |
| Innendurchmesser E (mm) | 50.8 |
| Kolbenstangen durchmesser F (mm) | 41.3 |
| Ölanschlusshöhe H (mm) | 19 |
| Druckstückdurchmesser J (mm) | 38 |
| Druckstücküberstand K1 (mm) | 9 |
| Plunger Innengewinde O (Zoll) | 1"-8 |
| Kolbengewindetiefe P (mm) | 25 |
| Druckstück Max. Neigungswinkel R (grad) | 5 |
| Bodenbefestigungsbohrungen LochkreisØ U (mm) | 48 |
| Bodenbefestigungsbohrungen Gewind V | 3/8"-16 UN |
| Befestigungsgewinde W (mm) | 2 3/4"-16 UN |
| Kragenfaden W (Zoll) | 2 3/4"-16 UN |
| Befestigungsgewindelänge X (mm) | 30 |
| Bodenbefestigungsbohrungen Gewindetiefe Z (mm) | 12 |
Abmessungen
Hydraulikzylinder TRIO RC 15 t
