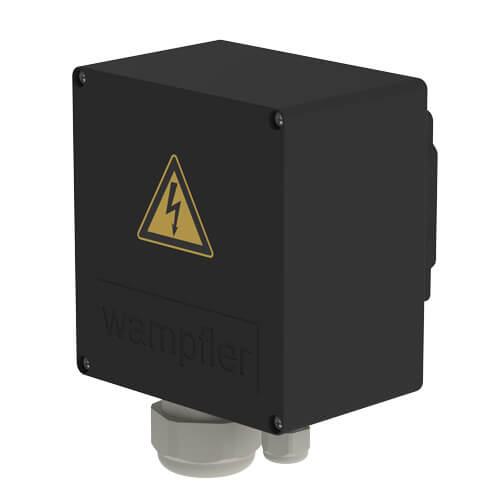

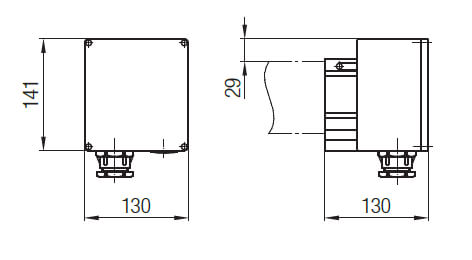

Endeinspeisung 5P 60A

Die Endeinspeisung ist der Schnittpunkt zwischen Schleifleitungsschiene und Anschlußkabel. Bei langen Anlagen empfiehlt sich eine Streckeneinspeisung die mittig der Anlage installiert wird.

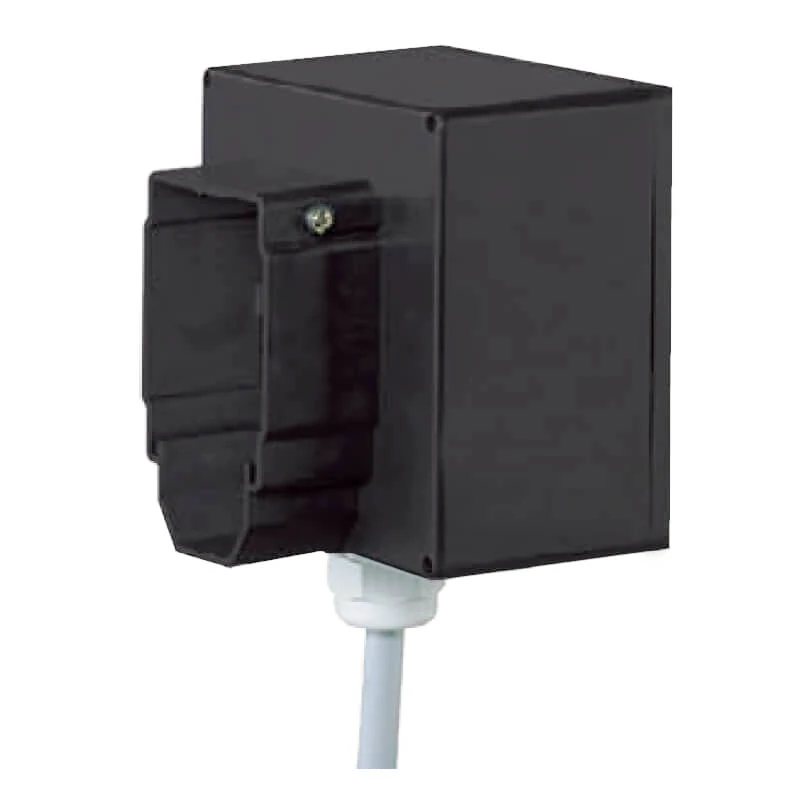

Zur Montage der Endeinspeisung müssen die Strombandenden gerade gebogen werden. Die Einspeisung bei offenem Deckel auf die Schleifleitungsschiene stecken, sodass die Enden der Strombänder zwischen Anschlusswinkel und Einspeiseklemmenboden zu liegen kommen. Die seitlichen Bohrschrauben festziehen und mit ihnen das Gehäuse an der Kastenschleifleitung befestigen.

Als nächstes werden die Einspeiseklemmen mit 5 Nm festgezogen. Durch das Festziehen der Schrauben an den Einspeiseklemmen wird der Kontakt zwischen den Strombändern und den Anschlusswinkeln hergestellt.

Die Anschlussleitungen durch die Verschraubung ziehen, die Enden der Anschlussleitungen abisolieren und mit den Kabelschuhen vercrimpen. Die Verschraubungen mit 10 Nm anziehen.

Gehäusedeckel wieder montieren und die Kabelverschraubungen anziehen. Erst nach der Montage und Anschluss aller Systemkomponenten darf die Anlage eingeschaltet werden.
