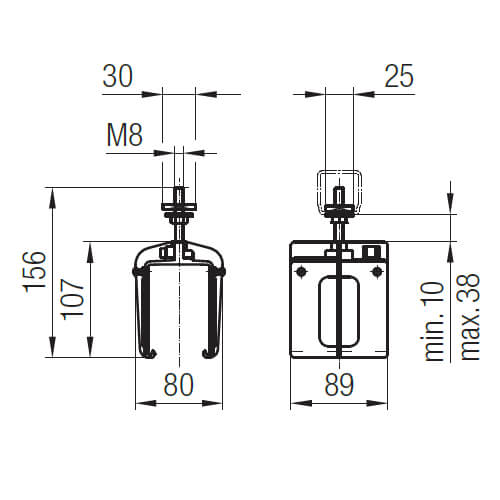

Fixpunkthalter mit Nutenstein

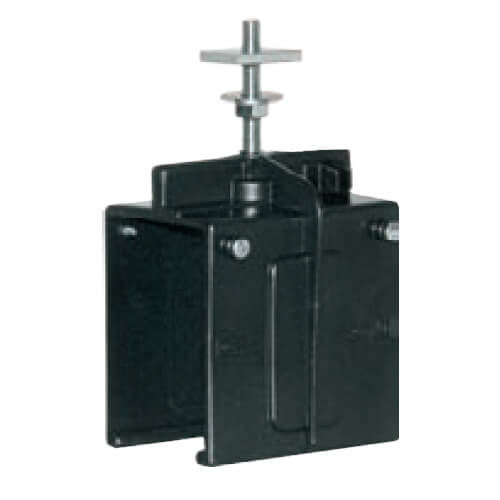

Den Fixpunkthalter mit Nutenstein für Spannarmmontage dicht bei der Einspeisung montieren. Er besteht aus den Kunststoffhalterhälften, einer Schlossschraube und vier Bohrschrauben.

Zur Montage wird die Schlossschraube an der Tragekonstruktion locker vormontieren, aber noch nicht festgezogen. Sie muss für die nächsten Montageschritte drehbar bleiben. So lässt sich die Höhe zum Isolierprofil der Schleifleitung einstellen. Die Kunststoffhalterhälften des Fixpunkthalters so am unteren Gehäuserand des Isolierprofils einhängen und zusammenklipsen, bis die Schlossschraube oben mittig mit eingebunden ist. Durch Montieren der vier Bohrschrauben wird der Fixpunkthalter fest mit dem Isolierprofil verbunden. Bei beengten Montageverhältnissen ist die Verwendung von nur zwei Bohrschrauben zulässig. Am Ende der Montage wird die Schlossschraube an der Tragkonstruktion angezogen.
