Verbinder 5P
| Polanzahl | 5 |
| Programm | 842 |
| Gewicht ca. | 1 kg |
| Artikel-Nr.: | 084224-5 |
Qualitätsmerkmale
- Im Lieferumfang sind 5 Überwurfklemmen enthalten um die Strombandenden zu verbinden.
Zwischenverkauf vorbehalten!
| Bild | Typ | Länge | Polanzahl | Nennstrom | Programm | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
| Verbinder 4P | 4 | 842 | 084224-4 | 19,57 € UVP | ||
| Verbinder 5P | 5 | 842 | 084224-5 | 20,21 € UVP | ||
| Verbinder 7P | 7 | 842 | 084224-7 | 24,89 € UVP |

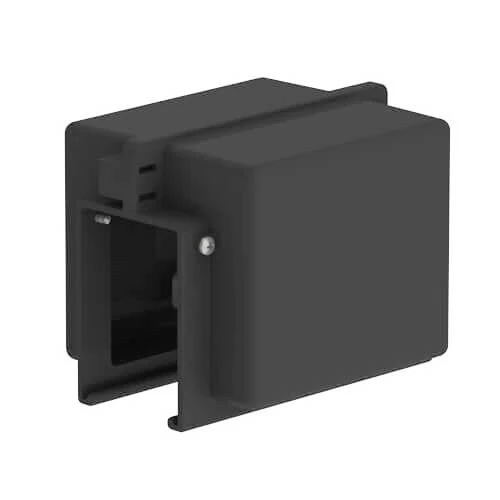

Beschreibung: Wampfler Verbinder 5P

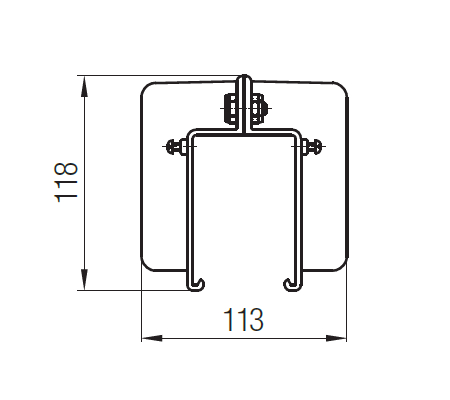

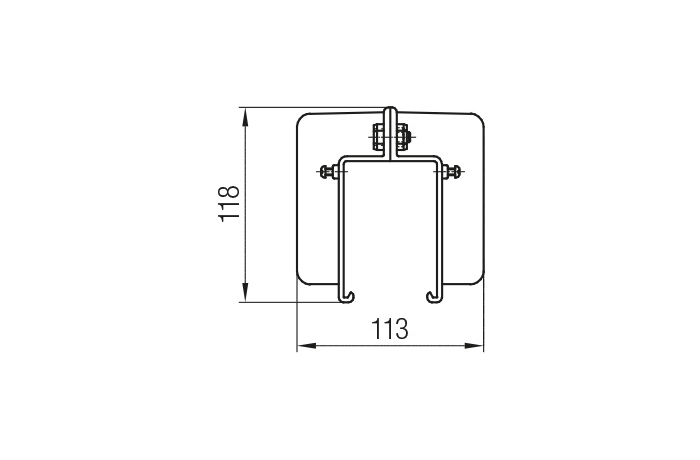

Der Verbinder für Winkelklemmung besteht aus zwei Hälften und vier Bohrschrauben.
Der Verbinder wird über jeden Stoß von Kastenschleifleitungen gestülpt und dient der Isolierung. Ihm liegen die Überwurfklemmen bei, die über die Strombandenden geschoben werden und hier dauerhaft den Kontakt herstellen. Bei der Montage der Überwurfmuttern ist ein Versatz der Strombänder umbedingt zu vermeiden. Ein Versatz an den Polen führt zu Verschleiß oder Verkanten des Schleifkontakts, deshalb ist der Positionierklotz für die Montage zwingend erforderlich!
Die Verbinderkappenhälften werden am unteren Gehäuserand des Isolierprofils eingehängt, mittig über dem Isolierprofilstoß geschlossen bis die Klips hörbar einrasten. Mit den vier Bohrschrauben wird der Verbinder mit der Kastenschleifleitung verschraubt.
