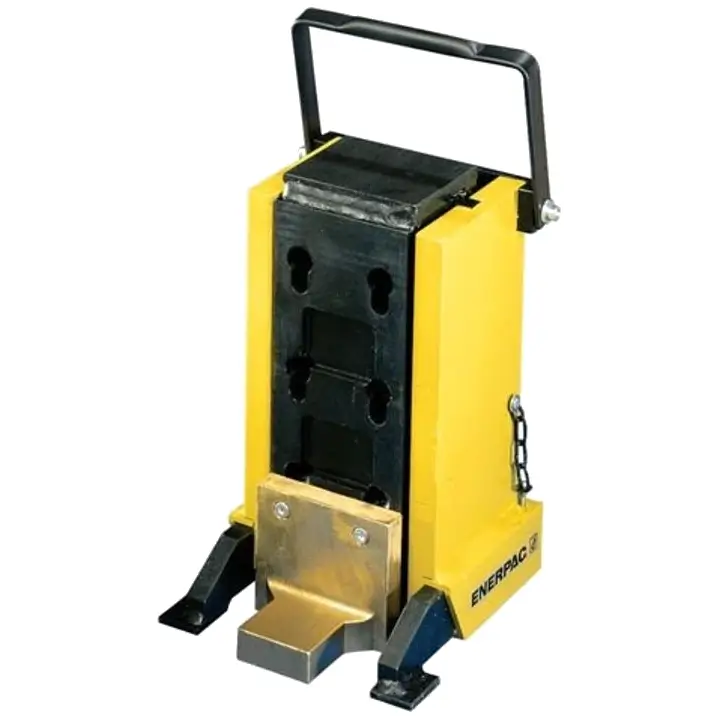

Hydraulischer Maschinenheber SOH 236
| Tragfähigkeit | 20000 kg |
| Hub | 157 mm |
| Arbeitshöhe Klaue min. | 30, 110, 190 mm |
| Arbeitshöhe Kopf min. | 320 mm |
| Druck max. | 700 bar |
| Gewicht ca. | 45 kg |
| Artikel-Nr.: | ENE-SOH236 |
Qualitätsmerkmale
- Inklusive RC-Serie Zylinder mit CR400 Kupplung
- Ausziehbare Stützfüße gewährleisten zusätzliche Stabilität
Zwischenverkauf vorbehalten!
| Bild | Typ | Tragfähigkeit | Hub | Arbeitshöhe Klaue min. | Arbeitshöhe Kopf min. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
 | Hydraulischer Maschinenheber SOH 106 | 8500 kg | 136 mm | 20, 95, 169 mm | 320 mm | ENE-SOH106 | 1.714,00 € |
| Hydraulischer Maschinenheber SOH 236 | 20000 kg | 157 mm | 30, 110, 190 mm | 320 mm | ENE-SOH236 | 2.485,00 € |
Beschreibung: Enerpac Hydraulischer Maschinenheber SOH 236
Technische Daten
| Artikel-Nr. | SOH236 | ||
| Kapazität | 178 | kN | |
| Hub | 157 | mm | |
| Ölvolumen | 525 | cm3 | |
| min. Ansetzhöhe Unten | A1 | 30 | mm |
| min. Ansetzhöhe Mitte | A2 | 110 | mm |
| min. Ansetzhöhe Oben | A3 | 190 | mm |
| Gesamt Außenhöhe | C | 472 | mm |
| Gesamt Körperhöhe | D | 320 | mm |
| Überstand Kupplung | F | 65 | mm |
| Breite | H | 265 | mm |
| Tiefe | J | 250 | mm |
| Raster Ansetzhöhe | K | 80 | mm |
Die Enerpac SOH-Maschinenheber bestehen aus einem Stahlgehäuse mit einem einfachwirkenden Zylinder mit Federrückzug. Angetrieben durch eine Pumpe, bewegt der Zylinderkolben die Hubklaue des Maschinenhebers.
Die Funktion des nydraulischen Maschinenhebers SOH
Die Stützfüße sind so weit wie möglich herauszuziehen, um eine größtmögliche Standfähigkeit zu erreichen. Der Heber ist so konstruiert, daß die Hubklaue in 3 verschiedene Stellungen justiert werden kann. Dies geschieht durch Anheben und Herausziehen der Halteklaue und Einhängen in der gewünschten Höhe.
Die Maschinenheber können in jeder beliebigen Lage eingesetzt werden. Die Hubrichtung muß jedoch unbedingt mit der Zylinderachse übereinstimmen, um Schrägbelastungen der Klaue und der Führungen zu vermeiden. Die stabilen Seitenführungen sind in der Lage, hohe Seitenkräfte aufzunehmen, jedoch kann es bei Überschreiten der zulässigen Kräfte zu einem Kippen des Hebers oder “Verschleiß” der Führungen kommen. Die Führungen sind je nach Gebrauch zu schmieren.
Der Heber muß beim Heben mit der Hubklaue bis möglichst bis zum Anschlag unter die Last geschoben werden, um ein Abknicken der Hubklaue zu verhindern. Mit den angebrachten Ketten mit Sicherungsstift werden die Füße gegen Abrutschen gesichert.
