travrail Halterung Standard
| Komponente | Halter |
| Werkstoff | Gusseisen |
| Norm | EN 795-D |
| Gewicht ca. | 0.6 kg |
| Artikel-Nr.: | 232725 |
Qualitätsmerkmale
- Maximal 6 m Abstand zwischen Halterungen
- Eine Halterung vor und nach jedem Winkel
Zwischenverkauf vorbehalten!
| Bild | Typ | Komponente | Werkstoff | Artikel-Nr. | Preis (zzgl. ges. MwSt.) | ||
|---|---|---|---|---|---|---|---|
| travrail Halterung Standard | Halter | Gusseisen | 232725 | 61,80 € | ||
| travrail Halterung mit Dehnschicht | Halter | Gusseisen | 232785 | 60,60 € |
Beschreibung: Tractel travrail Halterung Standard
Mit einer M12-Schraube befestigte Schienenstütze. Dieses Bauteil kann auf einer metallischen Stütze oder auf Beton installiert werden. Die Schiene wird in der Halterung durch das Anziehen von zwei seitlich vorhandenen M8-Senkkopfschrauben fixiert. Eine Dehnausgleichsvariante ist verfügbar, die ein Aufgleiten und Ausdehnen der Schiene ermöglicht.
Bei Verwendung von Dehnausgleichshalterungen muss mindestens eine Halterung, wie oben beschrieben, verwendet werden, um die Lagesicherung der Schiene zu gewährleisten.

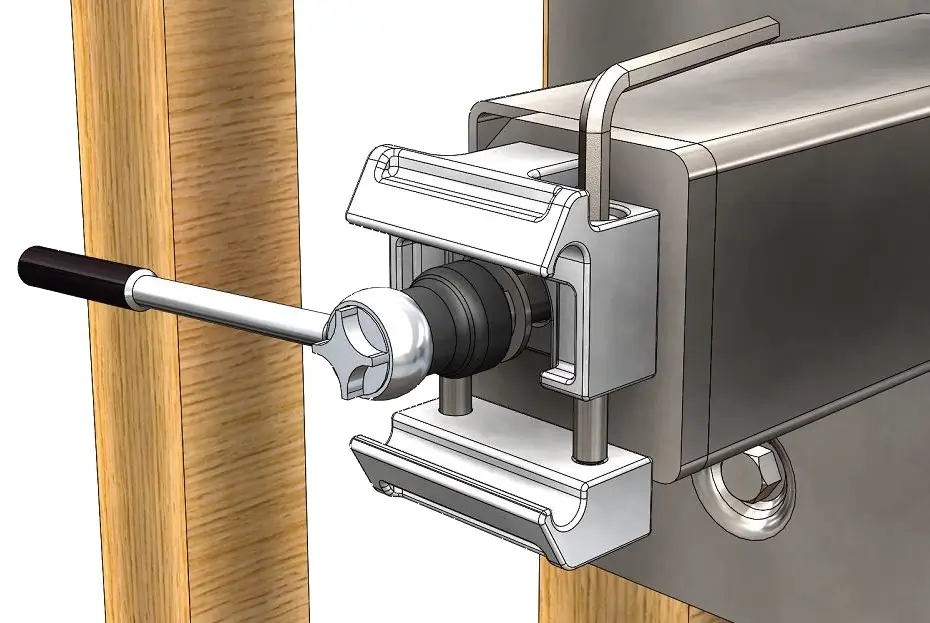

Bei der Montage wird die Laufschiene zwischen den Schalen der Halter formschlüssig umschlossen und mit den seitlichen Inbusschrauen fixiert. Um ein Lockern der Schrauben zu verhindern, sind die M8-Schrauben mit Loctite 243 zu versehen.
Überstehende Schienenstücke müssen kürzer als 200 mm sein. Kragen die Schienenenden weiter aus, sind gegebenenfalls zusätzliche Halter anzubringen.
