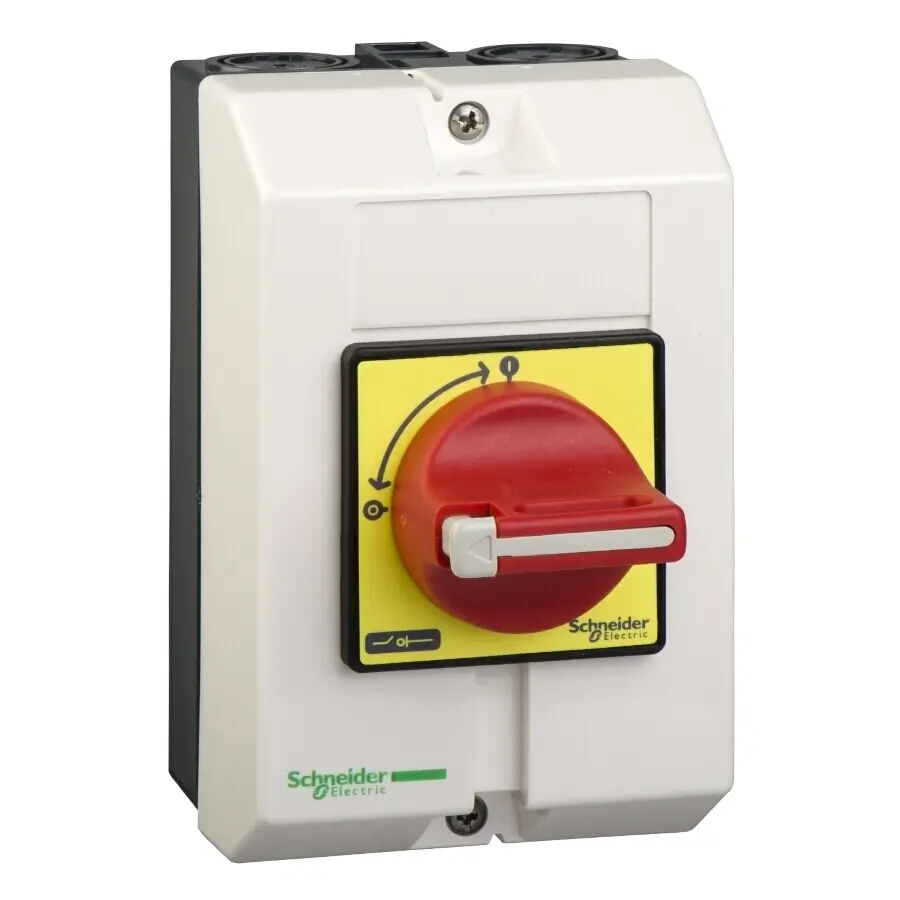

Not-Aus/Hauptschalter VCF VCF1GE

VCF1GE NOT-AUS-HAUPTSCHALT

TeSys VARIO - Kurzbezeichnung des Geräts: Lasttrennschalter im Gehäuse, Produkt oder Komponententyp: Lasttrennschalter im Gehäuse, Schalterfunktion: Not-Aus - Netzwerktyp: AC - (Ithe) thermischer Strom: 10 A, alle Maschinenanforderungen: DOL Start oder Stop von Motoren, Lastschaltung des Maschinen-Steuerstromkreises.Not-Aus/Hauptschalter, 3P, 690V, 25A, Im Gehäuse. Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.

Bezeichnung	Merkmale	Einheit
Ausführung als NOT-AUS-Einrichtung	true
Schutzart (IP), frontseitig	IP65
Geeignet für Bodenbefestigung	false
Bedingter Bemessungskurzschlussstrom Iq	10	kA
Motorantrieb integriert	false
Geeignet für Frontbefestigung 4-Loch	true
Ausführung als Wartungs-/Reparaturschalter	false
Spannungsauslöser optional	false
Geeignet für Frontbefestigung Zentral	false
Geeignet für Zwischenbau	false
Geeignet für Verteilereinbau	false
Ausführung als Hauptschalter	true
Ausführung als Sicherheitsschalter	false
Motorantrieb optional	false
Verriegelbar	true
Ausführung als Wendeschalter	false
Bemessungskurzzeitstromfestigkeit Icw	0.384	kA
Farbe des Betätigungselements	rot
Bemessungsbetriebsspannung	690	V
Bemessungsbetriebsleistung bei AC-3, 400 V	7.5	kW
Schaltleistung bei 400 V	15	kW
Bemessungsdauerstrom bei AC-21, 400 V	25	A
Anzahl der Schalter	1
Bemessungsdauerstrom bei AC-23, 400 V	8.1	A
