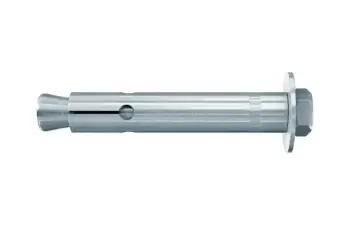

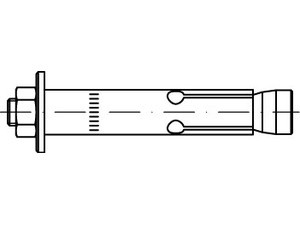

Fischer ZYKON-Durchsteckanker FZA
FZA-D – Der Hinterschnittanker für sichere Durchsteckmontage
- Maximale Sicherheit durch formschlüssige Verbindung.
- Geringe Rand- und Achsabstände durch spreizdruckfreie Installation.
- Schnelle Montage ohne Werkzeugwechsel. Das spart Zeit und Kosten.
- Für die zeitsparende Durchsteckmontage.
- ETA-Zulassung für gerissenen Beton und Feuerwiderstandsklasse R 120.
1 Artikel → ZYKON-Durchsteckanker FZA
ZYKON-Durchsteckanker FZA
GewindedurchmesserDübellänge
Bohrernenndurchmesser
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
FZA-D – Der Hinterschnittanker für sichere Durchsteckmontage
- Maximale Sicherheit durch formschlüssige Verbindung.
- Geringe Rand- und Achsabstände durch spreizdruckfreie Installation.
- Schnelle Montage ohne Werkzeugwechsel. Das spart Zeit und Kosten.
- Für die zeitsparende Durchsteckmontage.
- ETA-Zulassung für gerissenen Beton und Feuerwiderstandsklasse R 120.
Informationen: ZYKON-Durchsteckanker FZA
Das Verankerungssystem mit höchster Sicherheit in gerissenem Beton.
Der fischer ZYKON-Durchsteckanker FZA-D ist ein leistungsstarker Hinterschnittanker aus galvanisch verzinktem, nicht rostendem oder hoch korrosionsbeständigem Stahl. Entwickelt für anspruchsvolle Befestigungen in gerissenem Beton, bietet der FZA-D maximale Sicherheit durch formschlüssige Verbindung – selbst bei großen Rissbreiten.
Das Zusammenspiel von Gewindebolzen und Spreizhülse sorgt für extrem hohe Quertragfähigkeit. Das Spezialbohrloch wird mit dem Bohrer FZUB in einem Arbeitsgang erstellt, die Montage erfolgt kraftsparend mit dem Setzwerkzeug FZE Plus. Die Europäische Technische Bewertung (ETA) und die Feuerwiderstandsklasse R 120 bestätigen die Eignung für sicherheitskritische Anwendungen.
Top-Vorteile
Formschlüssige Hinterschnittverankerung – maximale Sicherheit auch bei großen Rissbreiten.
Nahezu spreizdruckfreie Installation – ideal bei geringen Achs- und Randabständen.
Kraftschonende Montage dank geringer Setzenergie und cleverer Bohrlochgeometrie.
Schnelle Bohrlocherstellung ohne Werkzeugwechsel mit Spezialbohrer FZUB.
Hohe Quertragfähigkeit durch optimales Zusammenspiel von Gewindebolzen und Hülse.
Anwendungsbereiche
Stahlkonstruktionen
Geländer
Konsolen
Leitern
Kabeltrassen
Maschinen
Treppen
Tore
Fassaden
Geeignete Baustoffe
- Beton C20/25 bis C50/60 (gerissen und ungerissen)
- Beton C12/15
- Naturstein mit dichtem Gefüge
Montagehinweis
Der FZA-D ist für die Durchsteckmontage konzipiert. Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB in einem Arbeitsschritt erstellt. Anschließend wird die Spreizhülse mittels Setzwerkzeug FZE Plus über den Konus gedrückt, wodurch das Bohrloch formschlüssig gefüllt und der Anker sicher verankert wird.
Produktübersicht (Auswahl)
| Bezeichnung | Art.-Nr. | Bohr-Ø | Ankerlänge | Max. Anbauteildicke | Gewinde | Setzwerkzeug |
|---|---|---|---|---|---|---|
| FZA 12 x 80 M 8 D/30 | 060654 | 12 mm | 99 mm | 30 mm | M8 | FZE 12 plus |
| FZA 22 x 125 M16 D/25 | 060663 | 22 mm | 156 mm | 25 mm | M16 | FZE 22 plus |
| FZA 14 x 100 M10 D/40 R | 060670 | 14 mm | 126 mm | 40 mm | M10 | FZE 14 plus |
| FZA 18 x 100 M12 D/20 R | 060672 | 18 mm | 126 mm | 20 mm | M12 | FZE 18 plus |
Zulassungen
- ETA-98/0004
- DoP No. 0208
- BZS D 06-605
- Feuerwiderstand R120
- VdS / CEA Sprinkleranlagen
- Seismik C2
