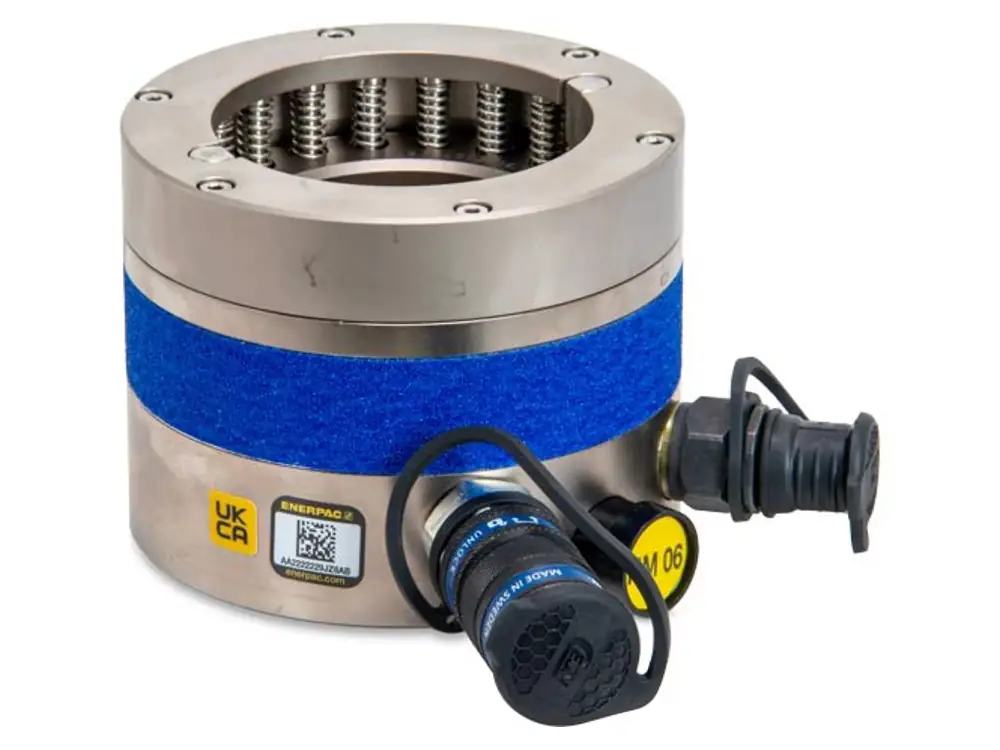

Enerpac Topside-Vorspannzylinder HM
Die Vorspannzylinder der HM-Serie wurden für alle gängigen Flansche einschließlich ANSI-, API- und Kompaktflansche auf der Basis von Norsok L005 entwickelt und erzeugen 30 % mehr Lastkapazität als herkömmliche Spannvorrichtungen.
- Maximale Kraft: Hohe Vorspannkräfte bis 1500 bar (21.750 psi) für sichere Verschraubungen.
- Schneller Einsatz: Doppelausgang für den gleichzeitigen Anschluss mehrerer Werkzeuge.
- Präzise Kontrolle: Mechanische Überhubbegrenzung & integrierte Hubanzeige.
- Einfach & sicher: Brücke mit Schnellkupplung & gesichertes Ansatzstück gegen Abfallen.
- Flexibel anpassbar: Austauschbare Adapterkits für verschiedene Anwendungen.
- Ergonomisches Design: Rutschfester Griff für sichere Handhabung.
- Wichtig: Nur mit Hochdruck-Kupplungen & Schläuchen verwenden!
Die Vorspannzylinder der HM-Serie wurden für alle gängigen Flansche einschließlich ANSI-, API- und Kompaktflansche auf der Basis von Norsok L005 entwickelt und erzeugen 30 % mehr Lastkapazität als herkömmliche Spannvorrichtungen.
- Maximale Kraft: Hohe Vorspannkräfte bis 1500 bar (21.750 psi) für sichere Verschraubungen.
- Schneller Einsatz: Doppelausgang für den gleichzeitigen Anschluss mehrerer Werkzeuge.
- Präzise Kontrolle: Mechanische Überhubbegrenzung & integrierte Hubanzeige.
- Einfach & sicher: Brücke mit Schnellkupplung & gesichertes Ansatzstück gegen Abfallen.
- Flexibel anpassbar: Austauschbare Adapterkits für verschiedene Anwendungen.
- Ergonomisches Design: Rutschfester Griff für sichere Handhabung.
- Wichtig: Nur mit Hochdruck-Kupplungen & Schläuchen verwenden!
Informationen: Topside-Vorspannzylinder HM
HydraMax® HM-Serie Vorspannzylinder
Die HydraMax® HM-Serie Vorspannzylinder von Enerpac sind speziell für anspruchsvolle Anwendungen entwickelt worden, bei denen hohe Vorspannkräfte und überragende Leistungsfähigkeit gefordert sind. Diese Zylinder eignen sich für alle gängigen Flansche, einschließlich ANSI-, API- und Kompaktflansche, und basieren auf den Norsok L005-Standards. Sie bieten eine 30 % höhere Lastkapazität im Vergleich zu herkömmlichen Spannvorrichtungen.
Technische Merkmale
- Druckmessdosen: Verfügbar in Größen von M20 bis M100 (¾ bis 4 Zoll).
- Doppelausgang: Ermöglicht den schnellen Anschluss mehrerer Werkzeuge.
- Hohe Vorspannkräfte: Bis zu 1500 bar (21.750 psi).
- Langer Hub: 15 mm (9/16 Zoll) mit Überhubvermeidung.
- HM01 bis HM05: Mechanische Überhubbegrenzung, kein Federrückzug.
- HM06 bis HM15: Druckbegrenzungsventil zur Überhubvermeidung, Federrückzug.
- Schlauchanschluss mit Schnellkupplung: Einfache und schnelle Handhabung.
- Hubanzeige: Zur präzisen Kontrolle des Hubs.
- Gegen Abfallen gesichertes Ansatzstück: Erhöht die Sicherheit bei der Bedienung.
- Austauschbare Adapterkits: Für maximale Flexibilität.
- Rutschfester Griff: Sicherheit und Komfort bei der Bedienung.
Einhaltung von Richtlinien
Die HydraMax® Vorspannzylinder der HM-Serie entsprechen folgenden Standards:
- Maschinenrichtlinie 2006/42/EC
- ASME B30.1
- EN-ISO 4413:2010
- EN-ISO 12100:2010
Zubehör
Vorspannpumpen, Schläuche und Hydraulikkupplungen: Hochdruckpumpen, Schläuche und Kupplungen sind speziell für die Verwendung mit den Enerpac Vorspannzylindern geeignet.
Bestellinformationen
Für maximale Flexibilität können Druckmessdosen separat von den Adapter- und Brückenkits bestellt werden.
Beispiel für eine Bestellung:
Ein kompletter Vorspannzylinder für einen M24 x 3 Gewindebolzen besteht aus:
- 1 x Druckmessdose: HM03-LC
- 1 x Adapter- und Brückenkit: HM03BPM-NRS02430
Vorteile der HM-Serie
- Hohe Leistungsfähigkeit: Ideal für anspruchsvolle Anwendungen.
- Flexibilität: Austauschbare Komponenten und Adapterkits.
- Sicherheit: Rutschfester Griff und Überhubvermeidung.
- Konformität: Einhaltung internationaler Standards.
