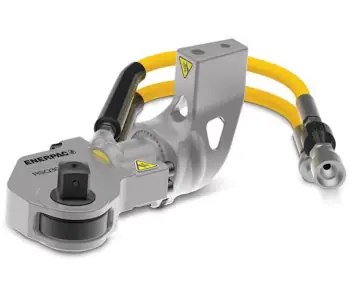

1. Funktion des RSQ-Drehmomentschlüssel-Sets
Das RSQ-Drehmomentschlüssel-Set dient dazu, Schraubverbindungen mit hoher Genauigkeit und Effizienz zu bearbeiten. Es ist speziell für Anwendungen konzipiert, bei denen präzise Drehmomentwerte erforderlich sind, um die Integrität der Schraubverbindungen zu gewährleisten. Die Hauptfunktionen sind:
- Anziehen von Schraubverbindungen: Das Werkzeug ermöglicht das präzise Anziehen von Bolzen, Schrauben und Muttern mit einem definierten Drehmoment.
- Lösen von Schraubverbindungen: Es kann auch zum Lösen von festen oder korrodierten Schraubverbindungen verwendet werden.
- Kontrollierte Spannung: Durch die hydraulische Antriebstechnologie wird eine gleichmäßige und kontrollierte Spannung auf die Schraubverbindung ausgeübt.
- Kompatibilität: Das Set ist mit verschiedenen Aufsätzen (Vierkant- und Sechskantantriebe) kompatibel, um unterschiedliche Anwendungen zu unterstützen.
2. Arbeitsweise des RSQ-Drehmomentschlüssel-Sets
Das RSQ-Drehmomentschlüssel-Set arbeitet mit einem hydraulischen Antriebssystem, das von einer Hydraulikpumpe angetrieben wird. Die Arbeitsweise lässt sich in folgende Schritte unterteilen:
2.1 Hydraulischer Antrieb
- Vorwärtshub: Der hydraulische Antrieb erzeugt einen Vorwärtshub, der das Drehmoment auf die Schraubverbindung überträgt. Der Druck kann bis zu 690 bar (10.000 psi) betragen.
- Rückwärtshub: Nach dem Anziehen oder Lösen wird der Rückwärtshub aktiviert, um das Werkzeug in die Ausgangsposition zurückzubringen. Der Rückwärtshub arbeitet mit einem Druck von 103 bis 117 bar (1.500 bis 1.700 psi).

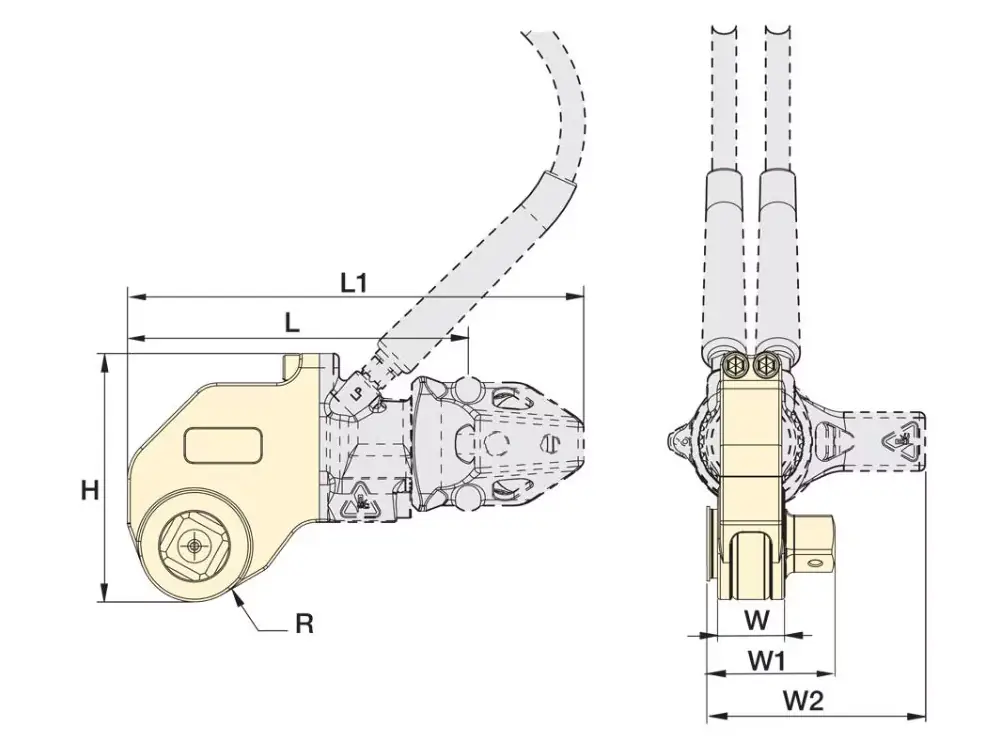

2.2 Montage und Einstellung
- Abstützarm: Der Abstützarm wird am Drehmomentschlüsselantrieb befestigt, um das Werkzeug während des Betriebs zu stabilisieren. Er verhindert, dass das Werkzeug verrutscht oder unkontrolliert bewegt wird.
- Vierkantantrieb: Der Vierkantantrieb wird auf die Schraubverbindung gesetzt und überträgt das Drehmoment präzise auf die Mutter oder den Bolzen.
- Druckeinstellung: Der Pumpendruck wird so eingestellt, dass das gewünschte Drehmoment erreicht wird. Dies erfolgt über die Hydraulikpumpe, die mit dem Werkzeug verbunden ist.
2.3 Anwendungsbeispiel
- Vorbereitung:
- Der Abstützarm wird am Drehmomentschlüsselantrieb befestigt.
- Der Vierkantantrieb wird auf die Schraubverbindung gesetzt.
- Die Hydraulikpumpe wird mit dem Werkzeug verbunden.
- Anziehen der Schraubverbindung:
- Der Vorwärtshub wird aktiviert, um das Drehmoment auf die Schraubverbindung zu übertragen.
- Der Druck wird schrittweise erhöht, bis das gewünschte Drehmoment erreicht ist.
- Lösen der Schraubverbindung:
- Der Vorwärtshub wird in umgekehrter Richtung aktiviert, um die Schraubverbindung zu lösen.
- Der Rückwärtshub bringt das Werkzeug in die Ausgangsposition zurück.
2.4 Reaktionsverfahren

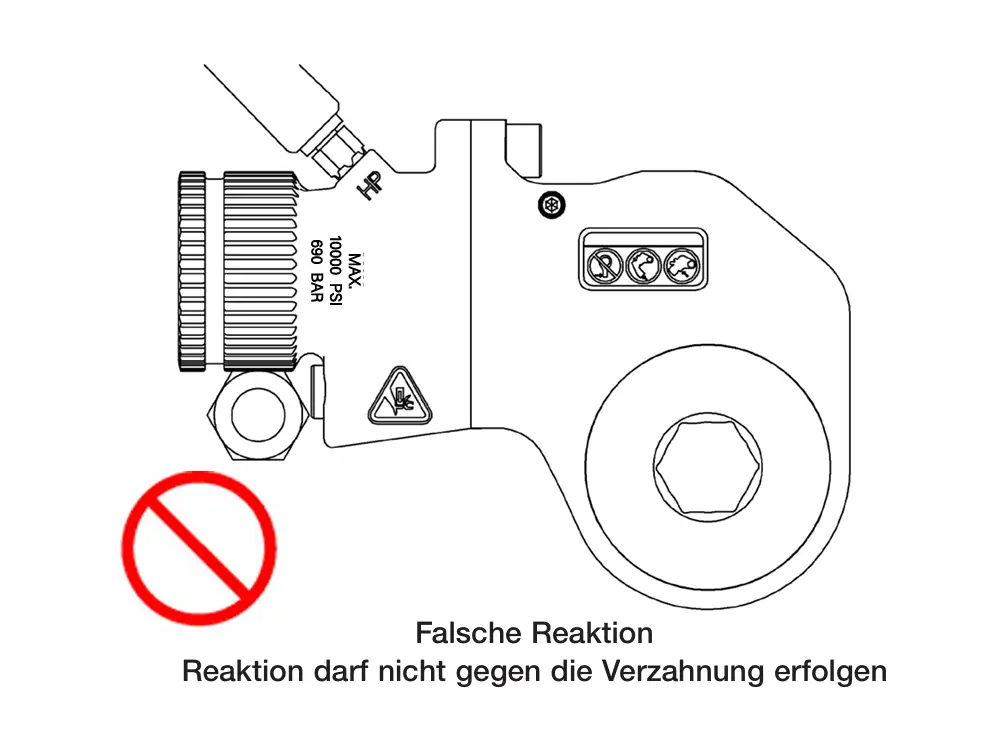

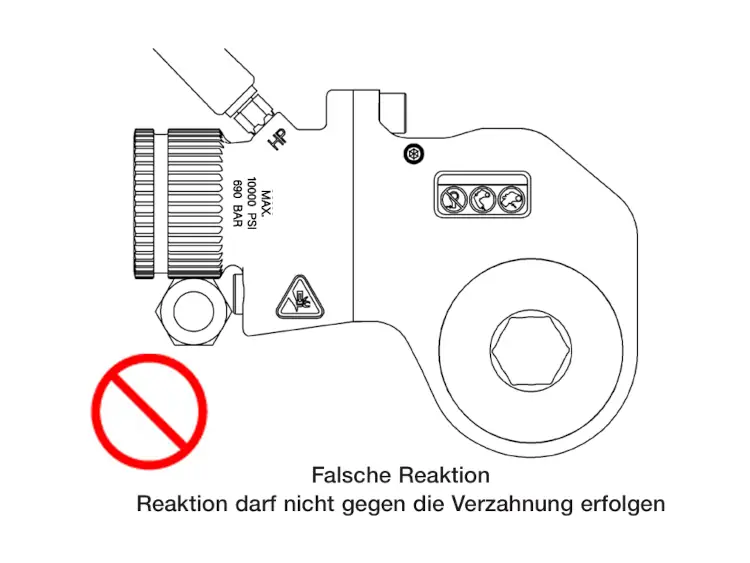

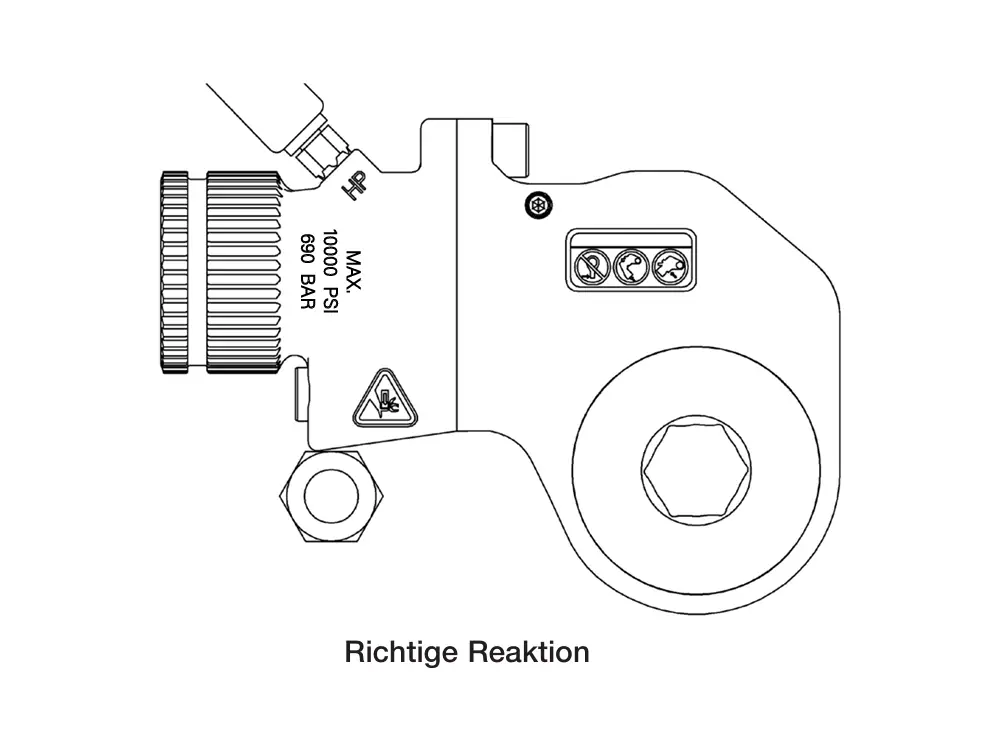

- Abstützarm richtig positionieren
- Winkel von 90° einhalten
- Druck langsam erhöhen
3. Technische Merkmale
- Präzision: Das RSQ-Drehmomentschlüssel-Set bietet eine hohe Genauigkeit bei der Übertragung des Drehmoments.
- Sicherheit: Der Abstützarm und die stabilen Komponenten gewährleisten eine sichere Handhabung.
- Vielseitigkeit: Das Set kann mit verschiedenen Aufsätzen und Antrieben verwendet werden, um unterschiedliche Schraubverbindungen zu bearbeiten.
- Druckkontrolle: Die Hydraulikpumpe ermöglicht eine präzise Druckkontrolle, um das gewünschte Drehmoment zu erreichen.
3.1 Leistungsmerkmale der Schlüssel
Tabelle 3.1-1: RSL-Drehmomente
| Modell |
Max. Drehmoment (Nm) |
Max. Drehmoment (Ft.lbs) |
| RSL1500 | 1909 | 1408 |
| RSL3000 | 4176 | 3080 |
| RSL5000 | 7190 | 5303 |
Wichtig: Geräte oder Zubehörteile dürfen nicht modifiziert werden.
3.2 Funktionsmerkmale
- Hydraulischer Antrieb bis 690 bar
- Präzise Drehmomentkontrolle
- Kompatibel mit verschiedenen Aufsätzen
4. Anwendungsbereiche
Das RSQ-Drehmomentschlüssel-Set wird in folgenden Bereichen eingesetzt:
- Industrie: Für das Anziehen und Lösen von Schraubverbindungen in Maschinen und Anlagen.
- Energieversorgung: In Kraftwerken und bei der Wartung von Turbinen.
- Petrochemie: Für Flanschverbindungen in Pipelines und Anlagen.
- Schwerindustrie: Bei der Montage und Wartung von Großmaschinen.
5. Vorteile des RSQ-Drehmomentschlüssel-Sets
- Hohe Genauigkeit: Präzise Drehmomentübertragung für zuverlässige Schraubverbindungen.
- Effizienz: Schnelle und einfache Handhabung durch hydraulischen Antrieb.
- Sicherheit: Stabiler Abstützarm und robuste Konstruktion minimieren das Risiko von Unfällen.
- Langlebigkeit: Hochwertige Materialien und regelmäßige Wartung gewährleisten eine lange Lebensdauer.
