Die DIN 6918 Scheiben aus vergütetem C45-Stahl mit feuerverzinkter Oberfläche sind speziell entwickelte Bauteile für hochfeste Schraubverbindungen (HV-Verbindungen) an U-Profilen. Ihre keilförmige Geometrie mit 8 % Neigung ermöglicht eine zuverlässige Kraftübertragung bei geneigten Flächen. Dank der feuerverzinkten Oberfläche bieten sie optimalen Korrosionsschutz – ideal für Anwendungen im Stahlbau, insbesondere im Außenbereich und unter anspruchsvollen Umgebungsbedingungen.

Norm DIN 6918

Genormt und passend für hochfeste Verbindungen nach EN 14399 – besonders im Stahlbau.

Vergüteter C45-Stahl

Hohe Festigkeit und Zähigkeit für maximale Sicherheit und dauerhafte Belastbarkeit.

Feuerverzinkt

Langlebiger Schutz vor Korrosion – ideal für Außeneinsätze und feuchte Umgebungen.

Keilförmig 8 %

Speziell geformt für den Ausgleich von U-Profilneigungen – normgerechte Montage gewährleistet.

Technische Daten – DIN 6918 Scheiben feuerverzinkt

Norm	DIN 6918 / EN 14399-6
Werkstoff	Stahl C45, vergütet
Oberfläche	Feuerverzinkt
Form	Vierkant, keilförmig (8 %)
Ausführung	Standardausführung für HV-Verbindungen

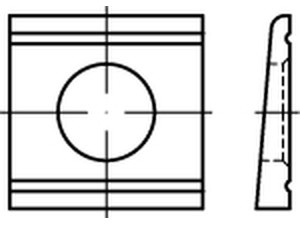

Keilförmige Konstruktion für maximale Passgenauigkeit

Die keilförmige Bauweise der DIN 6918 Scheiben gewährleistet eine plane Anlagefläche bei der Montage an schrägen Flächen von U-Profilen. Dadurch bleibt die Schraube auch unter hoher Vorspannung in ihrer idealen Achsposition – ohne Biegemoment oder ungewollte Setzungen. Diese spezielle Form sorgt für maximale Betriebssicherheit und erfüllt alle Anforderungen an hochfeste HV-Schraubverbindungen gemäß EN 14399.

Typische Anwendungsgebiete der DIN 6918 Scheiben

Stahlbau & Hallenkonstruktionen

Ideal für HV-Schraubverbindungen an Trägern, Stützen und Knotenblechen mit U-Profilen.

Brückenbau

Für dauerhafte, vibrationsresistente Verbindungen bei konstruktiven Stahlbauwerken.

Industriebau

Verlässliche Kraftübertragung und Korrosionsschutz bei Anwendungen im Außenbereich.

Tragwerke mit geneigten Flächen

Ausgleich von Neigungswinkeln bei Verschraubungen mit Profilstahl-Elementen.

Praxistipp

Verwenden Sie DIN 6918 Scheiben immer paarweise mit passenden HV-Schrauben und HV-Muttern gemäß EN 14399-4/5/6. Nur so wird die gleichmäßige Kraftverteilung, Vorspannung und Normkonformität bei tragenden Verbindungen sichergestellt. Die Keilrichtung muss bei der Montage korrekt zur Neigung des Profils ausgerichtet werden.

Hinweis zur Sicherheit

Der Einsatz dieser Scheiben ist ausschließlich für tragende HV-Verbindungen vorgesehen. Montagefehler oder der Einsatz nicht passender Schraubenkomponenten können die statische Tragfähigkeit beeinträchtigen. Nur durch normkonforme Verarbeitung wird die strukturelle Sicherheit gewährleistet.

Warum sollten Sie DIN 6918 Scheiben aus C45 feuerverzinkt kaufen?

Wenn Sie tragfähige und dauerhaft sichere Verbindungen an U-Profilen im Stahlbau realisieren wollen, sind die DIN 6918 keilförmigen Scheiben die unverzichtbare Lösung. Sie ermöglichen die normgerechte Ausführung von HV-Verbindungen auf schrägen Flächen, bieten höchste Stabilität durch vergüteten Stahl und schützen zuverlässig vor Korrosion dank Feuerverzinkung. Ob Brückenbau, Hallenbau oder tragende Konstruktionen – diese Scheiben liefern die nötige Sicherheit.
