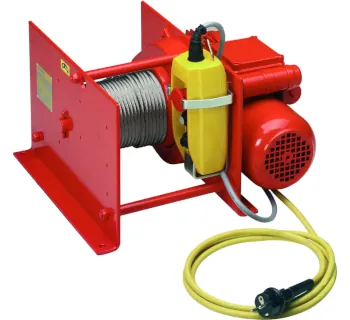

Hadef Elektroseilwinde Liftboy 43/86 E 135 125 kg

Hadef Elektroseilwinde Liftboy 43/86 E

Tragkraft 125 - 3200 kg

Der Liftboy 43/86E ist eine kompakte Elektroseilwinde in extrem robuster Ausführung, die sowohl in der Industrie, im Handwerk oder in der Landwirtschaft großen Absatz findet. Sie ist flexibel auf individuelle Anforderungen einzurichten und für viele Anwendungen geeignet.

Wahlweise wird sie als Wechselstrom- oder Drehstromvariante gefertigt. Standardmäßig steht der Liftboy als Zugwinde zur Verfügung, die über eine Direktsteuerung betrieben wird. Durch Adaption einer Schützensteuerung und Endschaltern lässt sie sich zu einer Hubwinde ausbauen. Die Komplettversion besteht aus einer Zugwinde mit bereits aufgelegtem Seil. Sie verfügt über ein Zuleitungskabel Schuko- oder CEE-Stecker, ein Steuerkabel mit Steuerflasche und ist schnell nach Installation in Betrieb genommen.

Die Hadef Elektroseilwinden Liftboy überzeugen besonders durch ihr umfangreiches Baukastensystem. Jede Winde kann nach Kundenwunsch konfiguriert werden.

Zu den Abmessungen
26 Artikel Elektroseilwinde Liftboy 43/86 E
Elektroseilwinde Liftboy 43/86 E
max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Elektroseilwinde Liftboy 43/86 E
max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Elektroseilwinde Liftboy 43/86 E
max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Elektroseilwinde Liftboy 43/86 E
max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Elektroseilwinde Liftboy 43/86 E
max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Elektroseilwinde Liftboy 43/86 E
max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Elektroseilwinde Liftboy 43/86 E
max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Tragkraft 125 - 3200 kg

Der Liftboy 43/86E ist eine kompakte Elektroseilwinde in extrem robuster Ausführung, die sowohl in der Industrie, im Handwerk oder in der Landwirtschaft großen Absatz findet. Sie ist flexibel auf individuelle Anforderungen einzurichten und für viele Anwendungen geeignet.

Wahlweise wird sie als Wechselstrom- oder Drehstromvariante gefertigt. Standardmäßig steht der Liftboy als Zugwinde zur Verfügung, die über eine Direktsteuerung betrieben wird. Durch Adaption einer Schützensteuerung und Endschaltern lässt sie sich zu einer Hubwinde ausbauen. Die Komplettversion besteht aus einer Zugwinde mit bereits aufgelegtem Seil. Sie verfügt über ein Zuleitungskabel Schuko- oder CEE-Stecker, ein Steuerkabel mit Steuerflasche und ist schnell nach Installation in Betrieb genommen.

Die Hadef Elektroseilwinden Liftboy überzeugen besonders durch ihr umfangreiches Baukastensystem. Jede Winde kann nach Kundenwunsch konfiguriert werden.

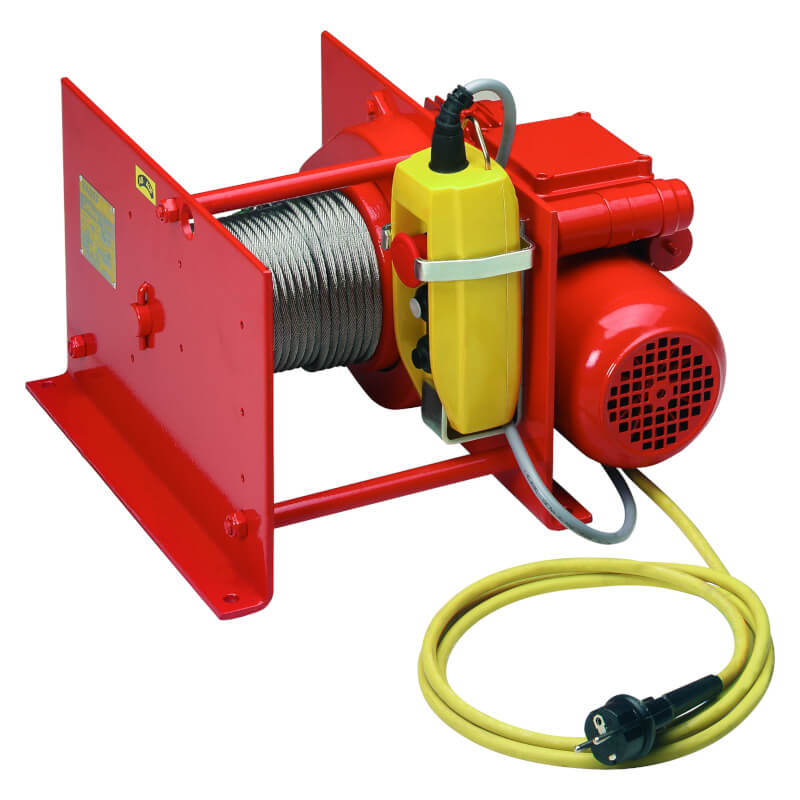

Informationen: Elektroseilwinde Liftboy 43/86 E

Der Liftboy ist eine robuste und universell einsetzbare Elektroseilwinde aus dem Hause HADEF. Sie wird in Deutschland hergestellt und in höchster Qualität gefertigt. Die Winde eignet sich um nicht geführte Lasten vertikal zu heben, zu senken, horizontal zu ziehen, um Lasten auf schiefen Ebenen zu bewegen, Klappen zu schwenken oder Abdeckungen zu öffnen. Ihre kompakte Bauart und ihr umfangreiches Zubehörprogramm machen sie vielfältig einsetzbar und individuell ausbaubar.

Die Elektroseilwinde Liftboy ist für den stationären Einsatz mit Montagebohrungen ausgestattet. Das Gehäuse ist aus massivem Stahlblech. Die seitlichen Gehäusebleche sind durch Gewindebolzen und Distanzrohre verwindungssteif miteinander verbunden. Zwischen den Gehäuseblechen ist die Seiltrommel angeordnet und wartungsfrei gelagert. Die zentrale Platzierung ermöglicht einen Seilabgang in fast jede gewünschte Richtung. Bei der Tragkraft von 125 kg wird der Drehmoment des Antriebs über ein Schneckengetriebe auf die Trommel übertragen. Ab einer Tragkraft von 250 kg ist eine zusätzliche Stirnradpaarung von nöten.

Der Liftboy aus dem Standardprogramm

Der Liftboy Figur 43/86 E ist eine kompakte Elektroseilwinde, die im Standard als Zugwinde angeboten wird. In dieser Ausführung darf sie nur zum horizontalen Ziehen von Lasten verwendet werden. Pro Tragkraft stehen bis zu vier unterschiedliche Versionen zur Auswahl. Der Liftboy ist sowohl mit Wechselstrommotor als auch mit Drehstromantrieb erhältlich. Die Antriebe verfügen im Standard über nur eine Geschwindigkeit. Zudem gibt es den Liftboy als Winde in einer nackten Ausführung oder als komplette Zugwinde inklusive Seil, Hängetaster an einem 1 m langen Steuerkabel und einer 3 m langen Zuleitung mit Schoko- oder CEE-Stecker. Bei der Komplettversion entspricht die Länge des aufgelegten Seils der maximalen Trommelkapazität. Das Lastseil ist ca. 30 m lang und mit einem eingepreßten Haken konfektioniert.

Winden ab einer Tragkraft von 1000 kg verfügen serienmäßig über eine Überlastsicherung. Bei Ihnen ist eine Schützsteuerung schon im Standard enthalten. Die Winden mit einer Tragkraft von 250 bis 990 kg werden standardmäßig direkt gesteuert und ohne Schützensteuerung ausgeliefert.

Der Liftboy als Hubwinde

Für die Anwendung als Hubwinde, müssen Hub- und Senkbegrenzer montiert werden, die die Winde jeweils in den Endlagen des Hakens automatisch abschalten. Da schon die Endlagenschalter eine Schützensteuerung voraussetzen, ist diese beim Liftboy im Hebezeugbetrieb zwingend erforderlich.

Der Liftboy ist besonders ausbaufähig

Die Standardversion des Liftboy lässt sich individuell nach Kundenwusch ausbauen. Folgende Features lassen sich hinzubestellen:

  • Doppelte Seilgeschwindigkeit
  • Zweite Seilgeschwindigkeit
  • Gerillte Seiltrommel
  • Trennsteg mit Seilbefestigung
  • Erhöhung der Gesamtseilaufnahme um jeweils 10 m durch verlängern der Trommel
  • Ausrückkupplung
  • Hub- und Senkbegrenzer

Details zum Zubehör

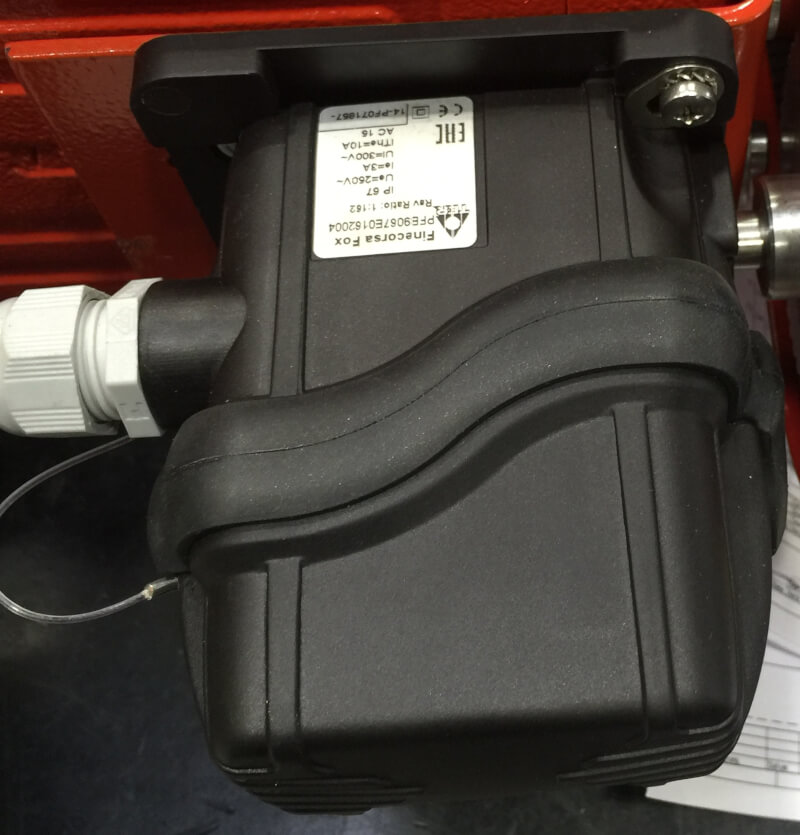

Hub- und Senkbegrenzer
Hub- und Senkbegrenzer an der Elektroseilwinde Liftboy

Hub- und Senkbegrenzer schalten die Winde in der höchsten und tiefsten Hakenstellung ab. Sie dienen in der Regel als Betriebsendschalter, die ein Abwickeln oder ein Überfahren des Seilendes verhindern. Eine Sicherheitseinrichtung die zum Schutz der Elektroseilwinde und des Bedieners im Hubbetrieb zwingend erforderlich ist oder beispielsweise auch dann, wenn die Winde über eine Funkfernsteuerung angesteuert wird.

Der Hub- und Senkbegrenzer setzt das Vorhandensein einer Schützsteuerung voraus. Diese ist im Lieferpaket der Hub- und Senkbegrenzer für Eelktroseilwinden mit einer Tragkraft von bis zu 990 kg inbegriffen.

Am Seilwegbegrenzungsschalter lassen sich 4 Seilweg-Positionen als Endlagen einstellen. Beispielsweise können so zwei zusätzliche Notendschalter eingerichtet werden. Diese schalten die Anlage ab, wenn das Seil den Betriebsendschalter überfährt ohne eine Bremsung auszulösen. Der Notendschalter schafft doppelte Sicherheit, indem er den Betriebsendschalter überwacht.

In der Praxis ist ein Versagen von Betriebsendschaltern unwarscheinlich, aufgrund von Witterungseinflüssen und mechanischer Belastungen aber dennoch möglich.
Ein genaues Anfahren der oberen Endstellung ist zudem nur in der ersten Seillage bei gerillter Seiltrommel möglich. Die Schaltgenauigkeit nimmt bei größerer Seillänge und mehreren Seillagen ab. Dennoch muss auch ein Abschalten der Winde bei ungünstiger Seilaufwicklung in der obersten Lasteinstellung gewährleistet sein. Hier kann es erforderlich sein, bauseits einen externen Notendschalter zu installieren. Der Endschalter für die unterste Laststellung wird unabhängig von der Seillänge immer genau angefahren.

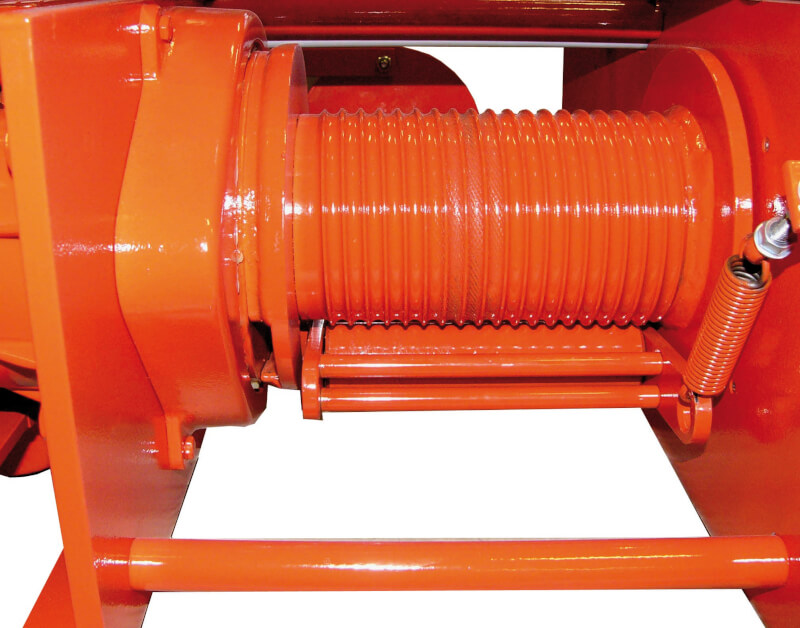

Seilandruckrolle
Andruckrolle an der Elektroseilwinde Liftboy

Die Seilandruckrolle drückt das Seil in die Rillung und verhindert das Überspringen des Seiles zum sicheren Handling der Last. Dies erhöht die Lebensdauer des gesamten Seiltriebs, verringert die Wartungskosten und Stillstandszeiten.

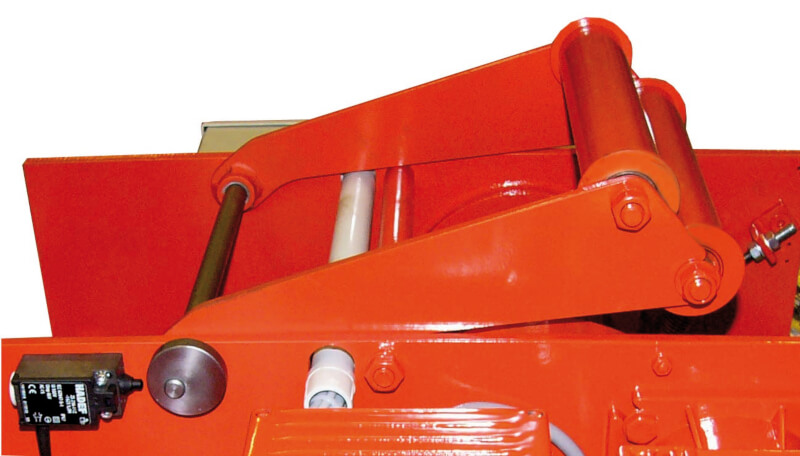

Schlaffseilschalter
Andruckrolle an der Elektroseilwinde Liftboy

Der Schlaffseilschalter besteht aus einer Rolle mit Arm, der den Zustand des Seils stetig überwacht. Die Rolle wird vom straffen Seil hochgehoben und in dieser Position gehalten. Bei schlaffem Seil senkt sich der Arm und betätigt einen Schalter, der den Windenantrieb automatisch stromlos macht und die Winde abbremst.
Der Schlaffseilschalter wird werksseitig nach Kundenangabe verbaut. Zur Positionierung des Schlaffseilschalters müssen die Richtung des Seilabgangs und die Einbaulage der Winde bekannt sein.

Ausrückkupplung

Das Ausrücken der Seiltrommel wird mittels Schaltknopf an der Getriebewelle ausgelöst. Die Ausrückkupplung befindet sich zwischen Seiltrommel und Getriebe. Mittels physischer Trennung von Getriebewelle und Seiltrommel lässt sich die Trommel leicht von Hand drehen. Das Seil kann somit einfach und schnell abgezogen oder aufgewickelt werden.

Unter Last ist ein Ausrücken der Kupplung naturgemäß untersagt. Zudem ist eine Ausrückkupplung nur zum Ziehen unbelasteter Seile und nur bei Zugwinden zulässig.

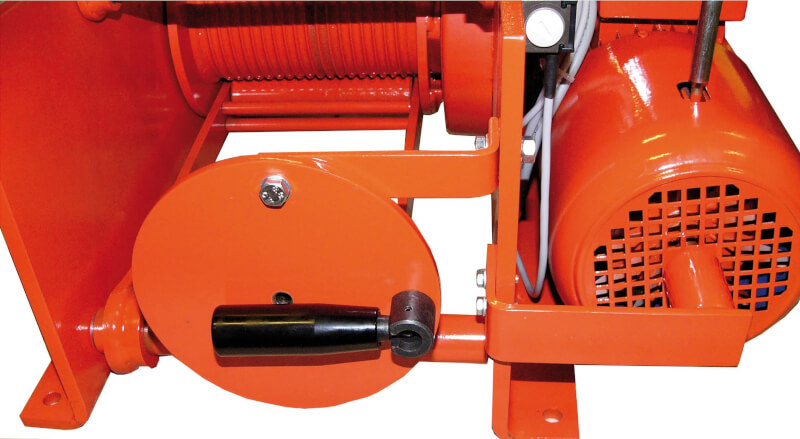

Handlüftung an der Bremse
Andruckrolle an der Elektroseilwinde Liftboy

Ermöglicht im Notfall die manuelle Abwicklung des Seils. Der Antrieb wird handisch von der Bremse getrennt und kann nun mittels Handkurbel betrieben werden. Diese Einrichtung ist dann von Nöten wenn die Winde auch bei Stromausfall noch funktionieren muss, um beispielsweise die Last sicherheitshalber abzusenken.

Hinweise

Hinweis für mehrlagigen Betrieb

Die Zugkraft der Elektroseilwinde Liftboy ist in der ersten Lage am größten. Mit jeder weiteren aufgewickelten Seillage verringert sich die Zugkraft. Insgesamt können maximal 3-4 Lagen auf die Seiltrommeln gewickelt werden. Die maximale Seilaufnahme beträgt beim Liftboy ca. 30 m. Optional kann die Seilaufnahme erhöht werden, indem eine Trommelverlängerung hinzu bestellt wird.

Erklärung der Einschaltdauer von 40 %

Die Einschaltdauer bedeutet im Aussetzbetrieb S4-40%, dass in einem Zeitraum von 10 Minuten der Motor, unabhängig von der Höhe der Last, 4 Minuten arbeiten kann. Dabei ist es gleichgültig, ob die 4 Minuten zusammenhängend oder in Intervallen gefahren werden. Dies ist besonders bei sehr großen Hubhöhen zu beachten.
Eine Mißachtung führt zu einer Überhitzung des Motors.

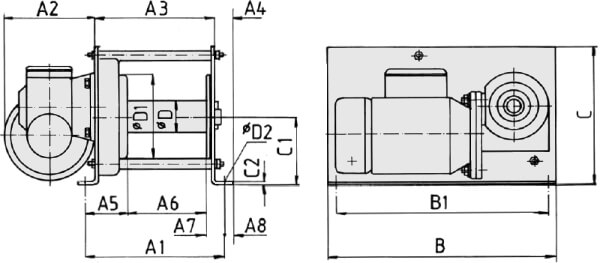

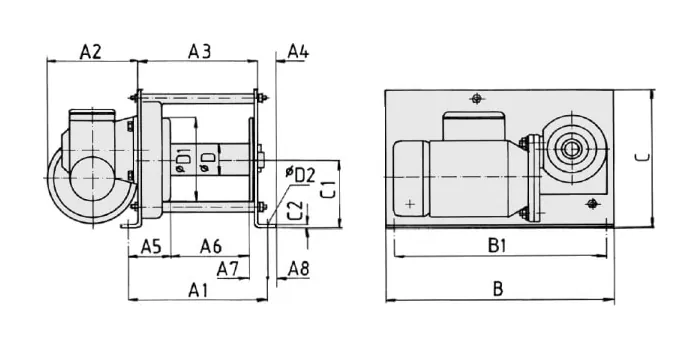

Masszeichnung von Hadef Elektroseilwinde Liftboy 43/86 E

Abmessungen Elektroseilwinde Liftboy 43/86 E:


Elektroseilwinde Liftboy 43/86 Emax. Seilzugkraft 1. Lage
(kg)
A1
(mm)
A2
(mm)
A3
(mm)
A4
(mm)
A5
(mm)
A6
(mm)
A7
(mm)
A8
(mm)
B
(mm)
B1
(mm)
C
(mm)
C1
(mm)
C2
(mm)
D
(mm)
D1
(mm)
D2
(mm)
125kg, Drehstrom125205165171304313527134053752151404601309
125kg, Drehstrom kompl.125205165171304313527134053752151404601309
125kg Wechselstrom125205195171304313527134053752151404601309
125kg 230V Kompl.125205195171304313527134053752151404601309
250kg, Drehstrom2502601652223478150321540537525012566015011
250kg, Drehstrom kompl.2502601652223478150321540537525012566015011
250kg Wechselstrom2502601952223478150321540537525012566015011
250kg 230V Kompl.2502601952223478150321540537525012566015011
500kg, Drehstrom5002601652223482145331540537525012567615011
500kg, Drehstrom kompl.5002601652223482145331540537525012567615011
500kg Wechselstrom5002601952223482145331540537525012567615011
500kg 230V Kompl.5002601952223482145331540537525012567615011
990kg, Drehstrom990345216289459919848175755352701551010818013
990kg, Drehstrom kompl.990345216289459919848175755352701551010818013
990kg Wechselstrom990345240289459919848175755352701551010818013
990kg 230V Kompl.990345240289459919848175755352701551010818013
1000kg, Drehstrom1000345216289459919848175755352701551010818013
1000kg, Drehstrom kompl.1000345216289459919848175755352701551010818013
1000kg Wechselstrom1000345240289459919848175755352701551010818013
1000kg 230V Kompl1000345240289459919848175755352701551010818013
2000kg, Drehstrom20004402163586117320067206005503851711514624517
2000kg, Drehstrom kompl.200044021635861173620067206005503851711514624517
2000kg Wechselstrom20004402403586117320067206005503851711514624517
2000kg 230V Kompl.20004402403586117320067206005503851711514624517
3200kg, Drehstrom32005251984436119325775206005504051911521637017
3200kg, Drehstrom kompl.32005251984436119325775206005504051911521637017
