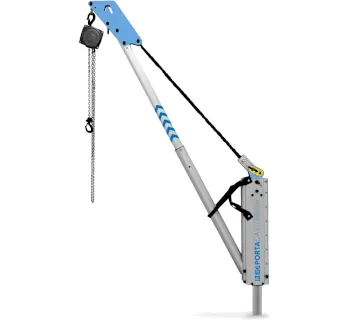

Reid Porta-Davit Quantum  600

Reid Porta-Davit Quantum

Unser PORTA-DAVIT QUANTUM ist eine schnell einsetzbare, leichte Lösung zum schweren Heben und Senken von Gütern und Personal. Mit einem Gewicht ab 18,5 kg kann es von nur einer Person manuell bedient werden, während eine Tragfähigkeit von bis zu 600 kg ermöglicht wird.

Dieses System ist ideal für den Einsatz bei seilunterstützten oder beengten Zugangsaufgaben, bei denen leichte Tragbarkeit oberste Priorität hat. Eine Vielzahl von Modellen und Zubehör ermöglicht eine einfache Anpassung an spezifische Arbeitsumgebungen und Gebäudekonfigurationen.

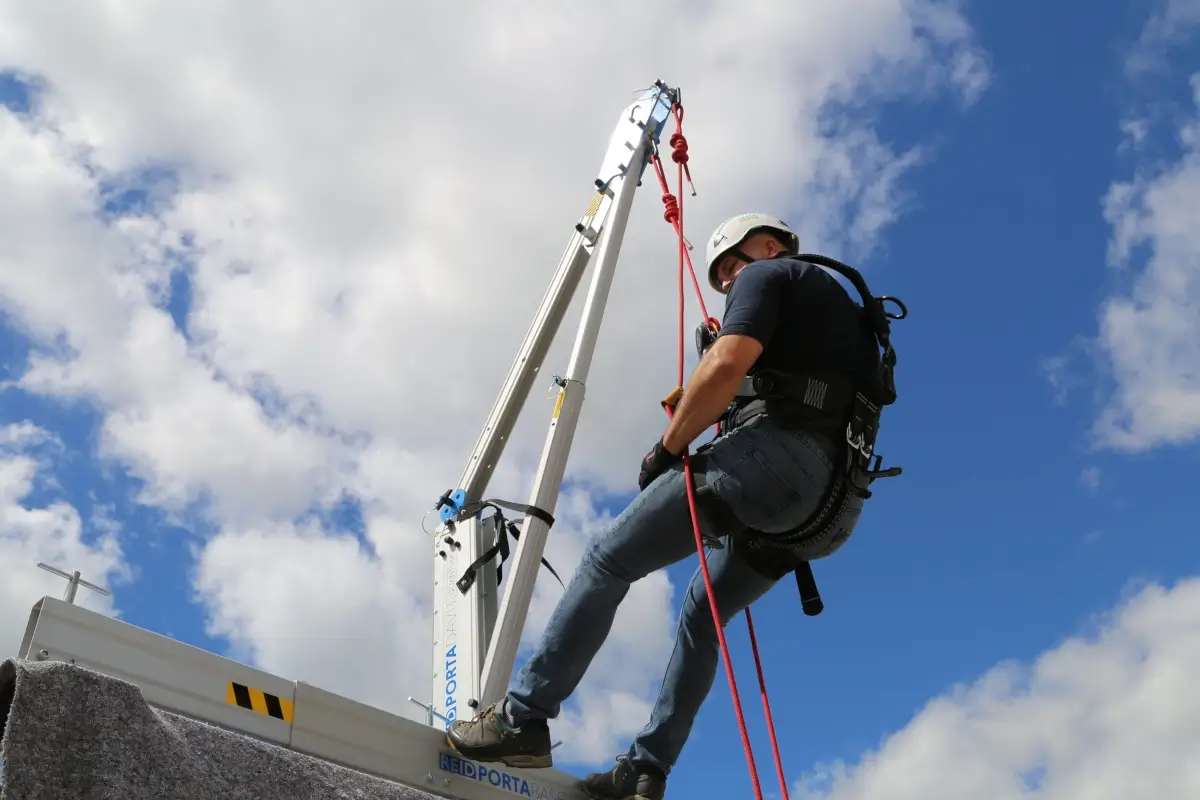

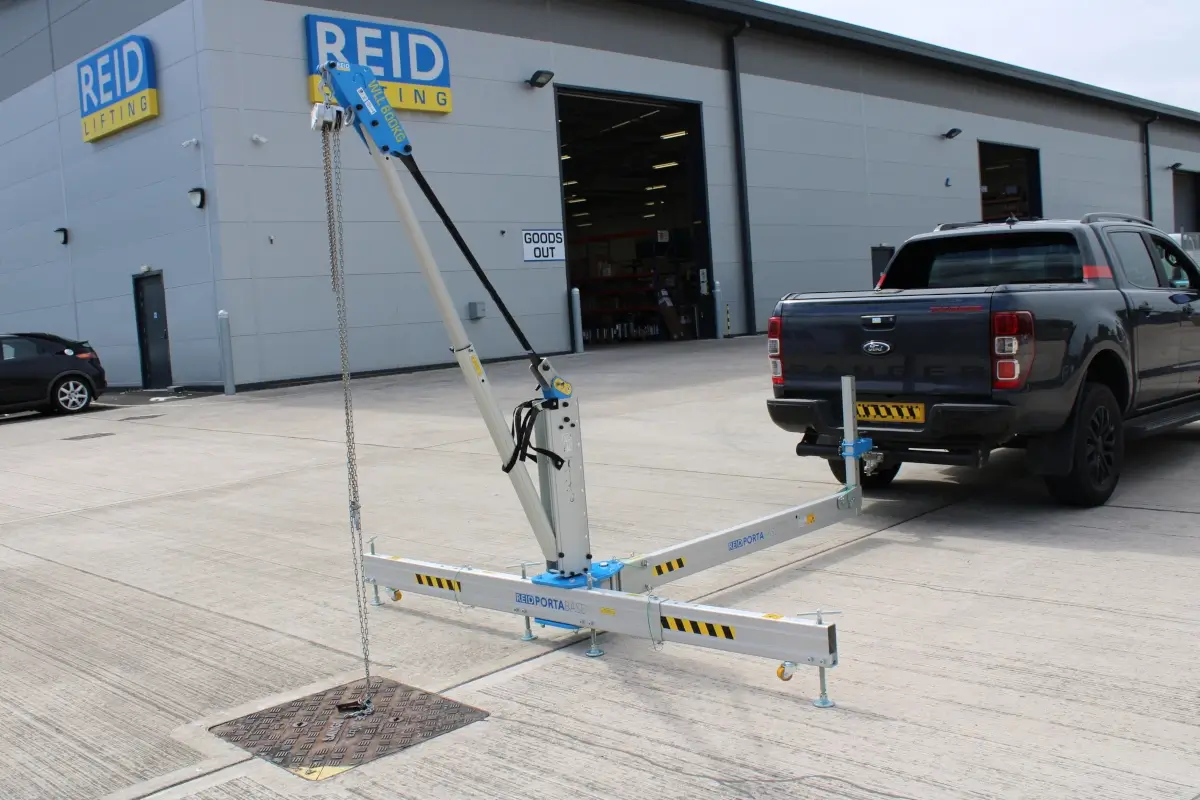

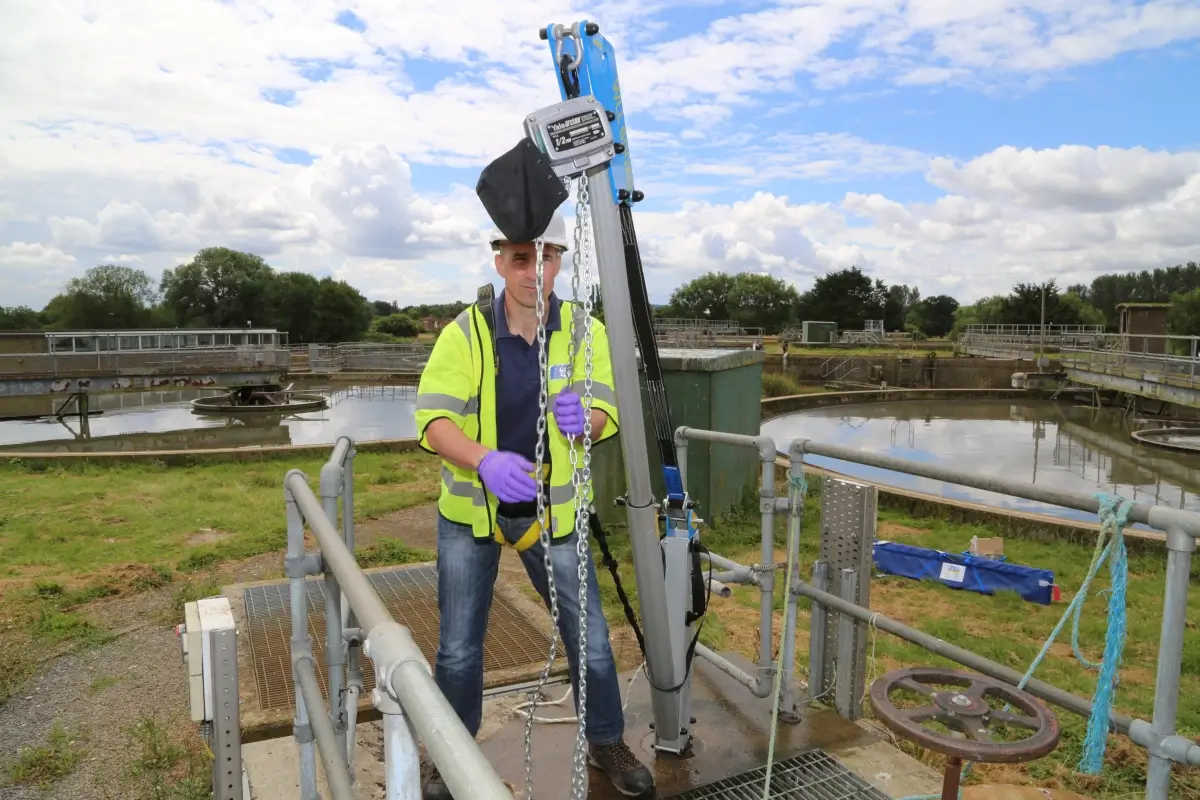

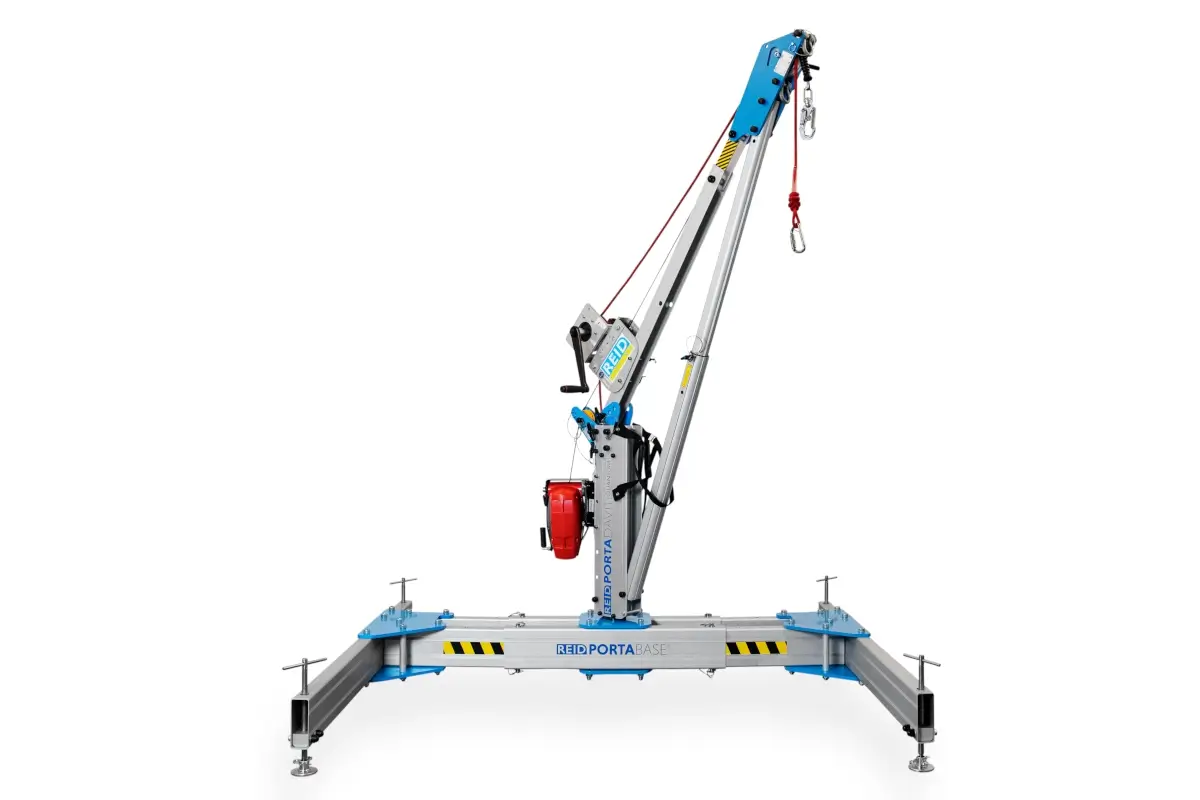

Quantum PDQW mit H-Base Quantum PDQS an AHK Quantum PDQS auf einer Rafinerie Quantum PDQW als Absturzsicherung
Zu den Abmessungen
5 Artikel Porta-Davit Quantum
Porta-Davit Quantum
Tragkraft
Ausladung
Werkstoff Kran
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Unser PORTA-DAVIT QUANTUM ist eine schnell einsetzbare, leichte Lösung zum schweren Heben und Senken von Gütern und Personal. Mit einem Gewicht ab 18,5 kg kann es von nur einer Person manuell bedient werden, während eine Tragfähigkeit von bis zu 600 kg ermöglicht wird.

Dieses System ist ideal für den Einsatz bei seilunterstützten oder beengten Zugangsaufgaben, bei denen leichte Tragbarkeit oberste Priorität hat. Eine Vielzahl von Modellen und Zubehör ermöglicht eine einfache Anpassung an spezifische Arbeitsumgebungen und Gebäudekonfigurationen.


Quantum PDQW mit H-Base Quantum PDQS an AHK Quantum PDQS auf einer Rafinerie Quantum PDQW als Absturzsicherung

Informationen: Porta-Davit Quantum

Der Porta-Davit Quantum ist ein innovativer und patentierter Kleinkran. Er ist ideal, um ortsveränderlich Lasten oder Personen aus Gruben, Becken, Silos oder Vertiefungen zu bergen. Eine schnell einsetzbare, leichte und mobile Lösung zum Heben und Senken von Gütern und Personen.

Es gibt zwei Versionen des Porta Davits Quantum. Beide Versionen sind entweder als Riemen- oder Winden-Version erhältlich. Aufgrund der leichten Bauweise des Produktes können beide Versionen von einer Person manuell bedient werden. Das kleinste Modell Porta Davit Quantum wiegt nur 18 kg und hebt bis zu 600 kg. Dies ist auf das innovative Design des Produkts zurückzuführen, das die Last direkt auf die Basis des Davits überträgt.

Die Bauformen PDQ1 und PDQ2

Der Porta-Davit Quantum ist in zwei Größen erhältlich. Der Unterschied zwischen den beiden Modellen besteht in der Weite ihrer Ausladung und der Höhe ihres Anschlagpunktes. Der PDQ1 bietet eine Ausladung von 1200 mm und eine maximale Bauhöhe von 2111 mm. Der PDQ2 verfügt über einen Arbeitsradius von 1500 mm und eine Bauhöhe von maximal 1957 mm. Bei einer Ausladung von 1500 mm wird die Tragfähigkeit auf 500 kg reduziert. Der Ausleger eines jeden Davits lässt sich dreifach verstellen. Durch Umstecken des Bolzens in ein benachbartes Loch verändert sich die maximale Ausladung um jeweils 100 mm. Wird die Ausladung reduziert, wird der Ausleger steiler und die Hubhöhe nimmt zu. Der Kran lässt sich auf diese Weise flexibel an individuelle Aufgaben und Baustellen anpassen. Mit dem Kugelsperrstift ist die Einstellung der Ausladung schnell und unkompliziert durchzuführen.

Das Modell PDQ-WR

Das Modell PDQ-WR ist speziell für die Nutzung in mobilen Basen ausgelegt. Bei ihm ist die Ausladung auf 800 mm Reichweite begrenzt und nicht wie bei den anderen Davit Quantum Modellen variabel einstellbar. Das Modell PDQ-WR ist auf die tragbaren Zugangslösungen für beengte Räume zugeschnitten.

Die Köcher und Basen

Mit einem 65-Millimeter-Königszapfen ausgestattet, der zwei patentierte Lager enthält, wird es dem Davit ermöglicht, sich unter Last zu drehen. Die Davits können je nach Anwendung in einer Vielzahl von Hülsen und tragbaren Basen eingesetzt werden.

Das Einsatzgebiet des Porta-Davit Quantum

Die Davits werden hier mit der favorisierten Top Mount Hülse dargestellt. Kein Element des Porta Davit Quantum ist verschweißt, wodurch die Gefahr einer Werkstoffermüdung und eines Versagens der Hebevorrichtung ausgeschlossen ist.

Kleinstes Packmaß

Der Porta-Davit Quantum lässt sich zusammenfalten, einfahren und auf kleinstem Raum verstauen. Für den Auf- und Abbau des Porta-Davit Quantum wird kein Werkzeug benötigt. Die Montage erfolgt mit Druckknopf-Kugelsperrstiften. Eine praktische Aufbewahrungstasche ist schon standardmäßig im Lieferumfang enthalten.
Säule, Ausleger und Verstrebung sind mit Profilierungen und Rippen versehen. Sie erhöhen nicht nur die Festigkeit und Steifigkeit der Holme, sondern ermöglichen auch die Anbringung einer Reihe von Zubehörteilen am Produkt, wie zum Beispiel Absturzsicherungen oder einen Hebel, der das Drehen des Quantums unterstützt.

Außerordentlich gute Verarbeitung

Die hochwertige Verarbeitung des Davit Quantums beginnt bei der Wahl des Werkstoffs. Der Davit besteht aus einem seewassertauglichen Aluminium, das sowohl eloxiert als auch pulverbeschichtet ist. Der Korrosionsschutz ist mit hoher Beständigkeit für raueste Umgebungen ausgelegt. Zudem eignet sich das Produkt zur Nutzung in Reinräumen und explosionsgefährdeten Atex-Umgebungen. Die Vorgaben der Atex-Zone 2 werden standardmäßig erfüllt, die der Zone 1 mit nur einem einfachen Upgrade.

Aufbau und Features

Ein Drehgriff kann an der Säule des Quantums angebracht werden, um die Drehung der Konstruktion unter Last zu unterstützen.

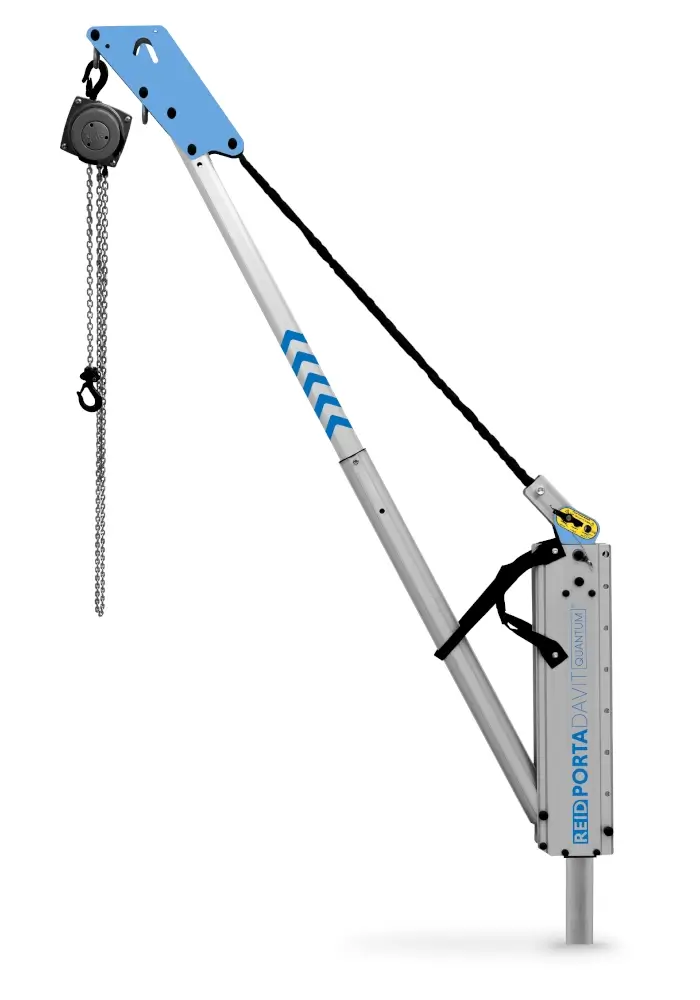

Die Riemenversion PDQS

Die Riemenversion des Porta-Davit Quantum ist in zwei Größen erhältlich. Der stoßdämpfende Riemen bringt zusätzliche Sicherheit, da er Vibrationen von Hebezeugen bei der Arbeit schluckt und die Konstruktion vor Schlägen schützt. Bei Verwendung eines Kettenzuges ist der PDQS ideal zum Heben von Lasten einsetzbar, er kann aber auch mit einem elektrischen Hebezeug verwendet werden. Zwei Schäkel am Ende des Auslegers ermöglichen die Befestigung eines primären Gerätes sowie eines Sekundären. Beispielsweise lässt sich neben dem Hebezeug auch eine Absturzsicherung einrichten. Dieser Mast kann mit seinen 18 kg Eigengewicht Güter von bis zu 600 kg bewegen oder Personen mit einem Gesamtgewicht von 300 kg retten.

Die Schäkel am Kopf des Davits lassen sich auch als Überkopf-Anschlagpunkte für die Schutzausrüstung für eine PSA oder zum Abspannen von Seilen für eine Seilzuganwendung verwenden. Der PDQS ist international zertifiziert, um den strengen Sicherheitsanforderungen zu genügen.

Die Windenversion PDQW

Die Windenversion PDQW des Porta-Davit Quantums ist auch in zwei Größen erhältlich und hat eine starre hintere Verstrebung, auf der eine Handseilwinde montiert werden kann. Zudem verfügt diese Version über eine Seilrolle am Kopf des Auslegers, über die das Lastseil umgelenkt werden kann. Dieses Modell kann zum Heben von Gütern oder als Teil einer persönlichen Schutzausrüstung für einen Benutzer verwendet werden. Der Quantum PDQW kann mit seinen 23,5 kg Eigengewicht 600 kg an Material und 300 kg eine Person mit einer Gesamtlast von 300 kg heben. Zusätzlich kann an der Säule eine komplette Rettungseinrichtung montiert werden, sowie eine zusätzliche Seilrolle zum Führen des Seils. Reid bietet eine Reihe von Halterungen an, die auf der Säule oder der Verstrebung angebracht werden können. Sie dienen zur Adaption von Winden oder Höhensicherungsgeräten. So lässt sich eine Kombination aus Hebezeug und Fangvorrichtung installieren. Ideal, um in beengte Räume ein- oder auszusteigen. Alternativ lassen sich auch Elektrokettenzüge oder Durchlaufwinden am Kopf des Davits einhängen, um so das volle Leistungsspektrum nutzen zu können. Der PDQW ist international zertifiziert, um den strengen Sicherheitsanforderungen zu genügen.

Folglich ist der Porta-Davit Quantum ein vielseitig einsetzbarer Kleinkran zum Heben und Senken von Gütern und Personen. Als tragbarer Anschlagpunkt, als Teil der Schutzausrüstung bedient er viele Anforderungen, die an Prüf-, Montage- und Reparaturarbeiten gestellt werden. Er eignet sich zur Montage an Klärbecken, Hafenmolen, Kaimauern oder bietet sich für den mobilen Einsatz in Abwasserverbänden an, um Brunnen, Schächte oder Silos zu inspizieren. Er bietet eine hohe Stabilität und Sicherheit, erleichtert die Installation von Anschlagpunkten, ist an jede spezielle Aufgaben schnell angepasst und bietet beispiellose Flexibilität unter den leichten tragbaren Hebe- und Sicherheitsgeräten.

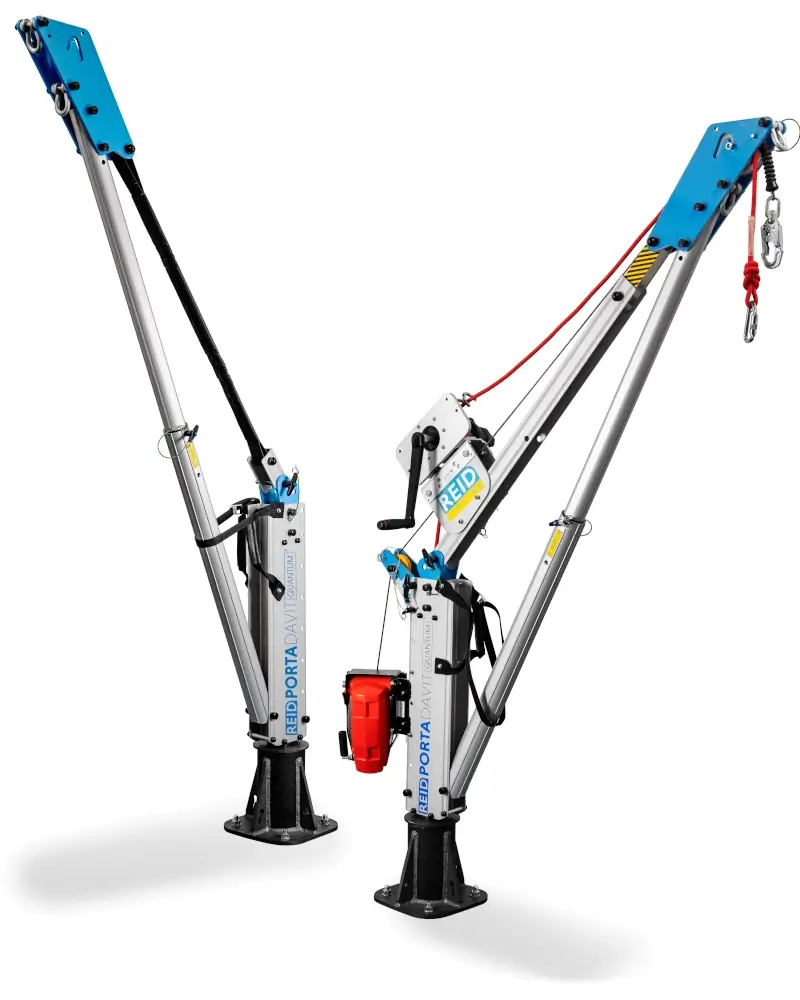

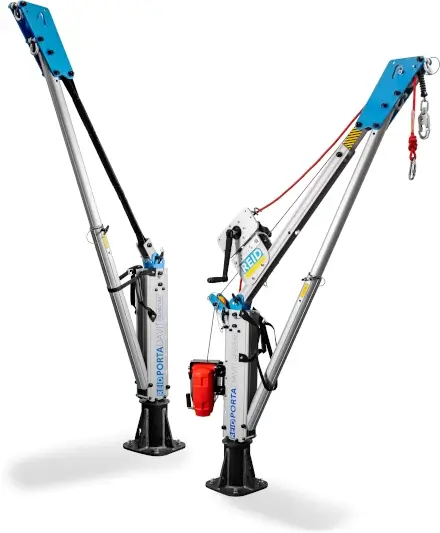

Abbildung des PDQS und PDQW

Der PDQS hat einen Riemen als Verstrebung, während der Ausleger beim PDQW von einem Aluminiumprofil gehalten wird. Der PDQW bietet die Möglichkeit eine Handwinde auf der Verstrebung und ein HSG an der Säule zu befestigen.

Reid Quantum PDQ

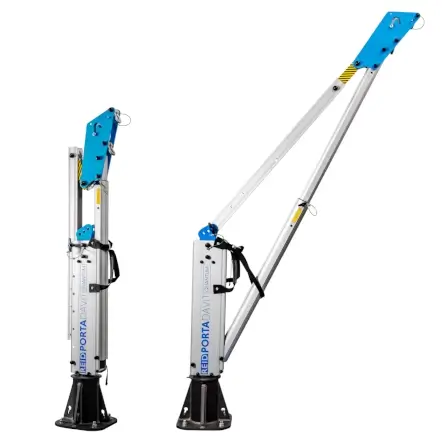

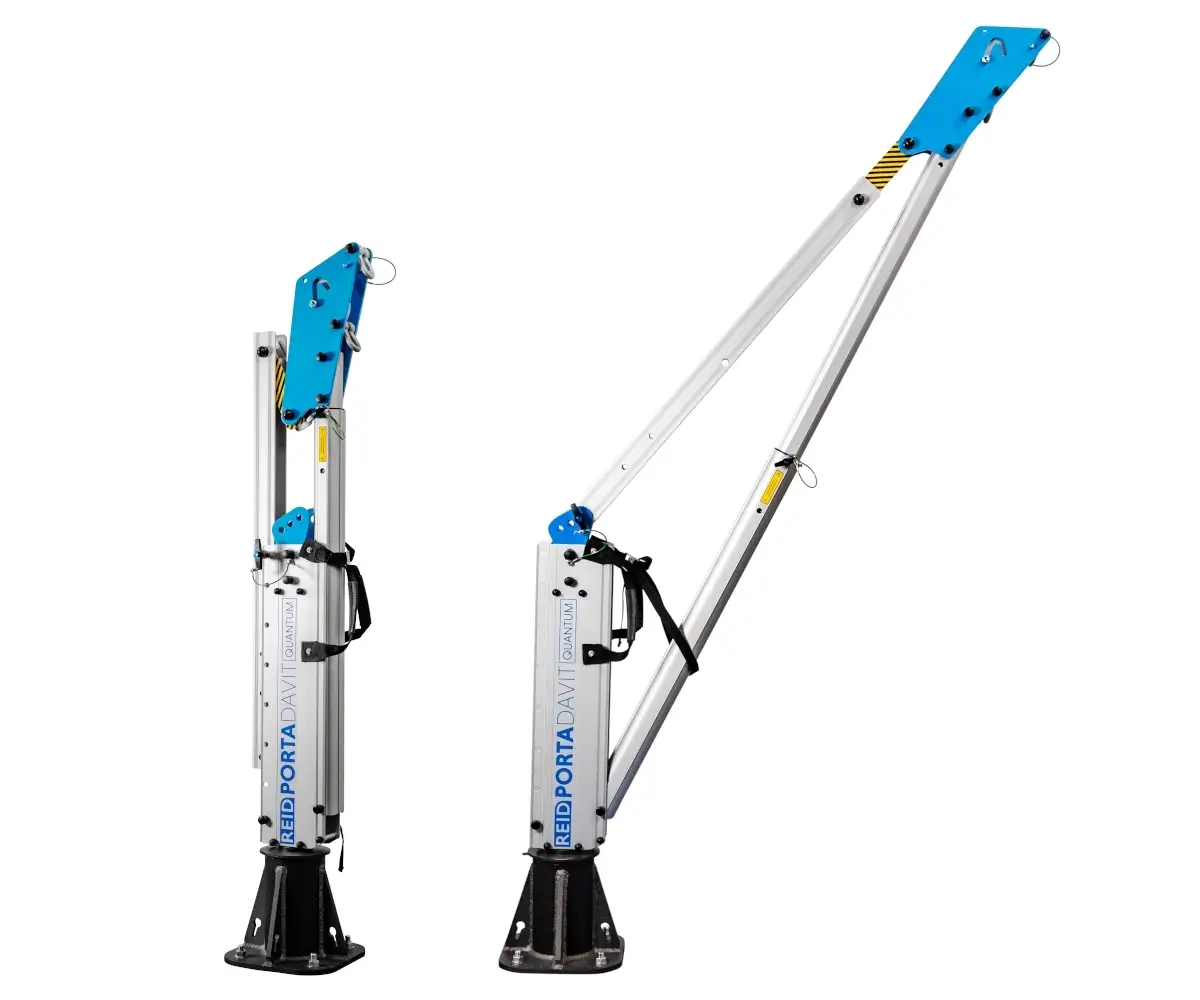

Packmaß des Porta-Davit Quantum

Zusammengeklappt schrumpft der Davit auf ein kleines Packmaß. Eine Tragetasche ist im Lieferumfang enthalten.

Reid Quantum PDQW Packmass

Die Hülsen aus unserem Zubehör mit Ø 65 mm

Reid stellt eine Vielzahl unterschiedlicher Hülsen zur Auswahl.

Reid Bodenhülse zum Aufschrauben
Bodenhülse Top Mount
AluminiumNr. STMA0500
EdelstahlNr. STMS0500V2
verz. StahlNr. STMG0500V2
Reid Wandhülse zum seitlichen Aufschrauben
Wandhülse Side Mount
AluminiumNr. SSMA0500
EdelstahlNr. SSMS0500V2
verz. StahlNr. SSMG0500V2
Reid Bodenhülse zum Einlassen in Beton
Ebenerdige Flush Mount
EdelstahlNr. SFMS0500
verz. StahlNr. SFMG0500
Masszeichnung von Reid Porta-Davit Quantum

Abmessungen Porta-Davit Quantum:


Porta-Davit QuantumTragkraft
(kg)
Ausleger - Stufe 1
()
AGesamthöhe
(mm)
BHöhe bis Außenschäkel
(mm)
CHöhe bis Innenschäkel
(mm)
DRadius zum äußeren Schäkel
(mm)
ERadius zum inneren Schäkel
(mm)
Ausleger - Stufe 2
()
AGesamthöhe
(mm)
BHöhe bis Außenschäkel
(mm)
CHöhe bis Innenschäkel
(mm)
DRadius zum äußeren Schäkel
(mm)
ERadius zum inneren Schäkel
(mm)
Ausleger - Stufe 3
()
AGesamthöhe
(mm)
BHöhe bis Außenschäkel
(mm)
CHöhe bis Innenschäkel
(mm)
DRadius zum äußeren Schäkel
(mm)
ERadius zum inneren Schäkel
(mm)
PDQ 1S600-20071935179912011100-20611989184811001000-2111203918921000900
PDQ 2S500-18371766164715001400-18991827170314001300-19571885175513001200
PDQ 1W600-20071935179912001100-20611989184811001000-2111203918921000900
PDQ 2W500-18371766164715001400-18991827170314001300-19571885175513001200
PDQ RW600-215020781928800700
