Yale Hohlkolbenzylinder YCH  33
%

Yale Hohlkolbenzylinder YCH

Doppeltwirkend mit hydraulischem Kolbenrückzug
Druckkraft 33 bis 140 t

Diese doppeltwirkenden Zylinder werden eingesetzt, wenn der Rückzug des Kolbens mit hydraulischer Kraft oder in sehr kurzer Zeit erfolgen soll (wie z.B. beim Takt-Zugverfahren).

Ausstattung und Verarbeitung
  • Yale ChroMo-Design.
  • Max. Betriebsdruck 700 bar.
  • Doppeltwirkend mit hydraul. Kolbenrückzug.
  • Große durchgehende Mittelbohrung.
  • Gehäuse und Kolben aus massivem. Chrom-Molybdänstahl gefertigt und vergütet.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.
Zu den Abmessungen
6 Artikel Hohlkolbenzylinder YCH
Hohlkolbenzylinder YCH
Druckkraft
Zugkraft
Durchgangsbohrung Ø
Hub
Bauhöhe eingefahren
Ölvolumen max.
Betriebsdruck
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Doppeltwirkend mit hydraulischem Kolbenrückzug
Druckkraft 33 bis 140 t

Diese doppeltwirkenden Zylinder werden eingesetzt, wenn der Rückzug des Kolbens mit hydraulischer Kraft oder in sehr kurzer Zeit erfolgen soll (wie z.B. beim Takt-Zugverfahren).

Ausstattung und Verarbeitung
  • Yale ChroMo-Design.
  • Max. Betriebsdruck 700 bar.
  • Doppeltwirkend mit hydraul. Kolbenrückzug.
  • Große durchgehende Mittelbohrung.
  • Gehäuse und Kolben aus massivem. Chrom-Molybdänstahl gefertigt und vergütet.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.

Informationen: Hohlkolbenzylinder YCH

Weitere Merkmale

  • Mit metrischen Befestigungsgewinden am Zylindergehäuse und in der Kolbenstange.
  • Vollbelastbarer Kolben-Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer innen und außen.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich 2 Kupplungsmuffen CFY - 1.
  • Alle Zylinder mit Tragegriff, ab YCH - 62/250 mit 2 Trageringen.

INFO - Sonderanfertigungen bis zu einer Zugkraft von 600 t liefern wir auf Anfrage.

Der Yale Hohlkolbenzylinder YCH ist ein hochleistungsfähiges hydraulisches Werkzeug, das speziell für Anwendungen entwickelt wurde, bei denen ein schneller Rückzug des Kolbens mit hydraulischer Kraft erforderlich ist, wie beispielsweise beim Takt-Zugverfahren. Mit einer beeindruckenden Druckkraft von 33 bis 140 Tonnen ist dieses doppeltwirkende Gerät eine unverzichtbare Ressource für professionelle Anwendungen, bei denen Präzision und Leistung entscheidend sind.

Ausstattung und Verarbeitung

Das Yale Hohlkolbenzylinder YCH besticht durch sein ChroMo-Design, welches für Chrom-Molybdänstahl steht, einem Material bekannt für seine außergewöhnliche Stärke und Haltbarkeit. Das Gehäuse und der Kolben sind aus massivem Chrom-Molybdänstahl gefertigt und vergütet, um maximale Belastbarkeit und Langlebigkeit zu gewährleisten.

Der maximal zulässige Betriebsdruck von 700 bar ermöglicht eine enorme Leistungsfähigkeit, während die doppeltwirkende Funktion mit hydraulischem Kolbenrückzug eine schnelle und effiziente Rückführung des Kolbens ermöglicht. Dies ist besonders wichtig für Anwendungen, bei denen eine schnelle Zylinder-Rückstellung erforderlich ist.

Ein weiteres herausragendes Merkmal ist die große durchgehende Mittelbohrung, die zusätzliche Flexibilität bei der Anwendung bietet und die Möglichkeit eröffnet, das Gerät in verschiedenen Konfigurationen einzusetzen.

Zudem ist die hartverchromte Kolbenstange von einer doppelten Bronzeführung umgeben, die eine gleichmäßige Lastverteilung gewährleistet und die Lebensdauer des Zylinders verlängert.

Der Yale Hohlkolbenzylinder YCH ist ein leistungsstarkes, vielseitiges und robustes Werkzeug, das für professionelle Anwendungen mit hohen Anforderungen an Präzision und Leistung entwickelt wurde. Mit seiner beeindruckenden Druckkraft, dem maximalen Betriebsdruck von 700 bar und der hochwertigen Verarbeitung aus Chrom-Molybdänstahl ist dieser Zylinder die ideale Wahl für anspruchsvolle hydraulische Anwendungen.

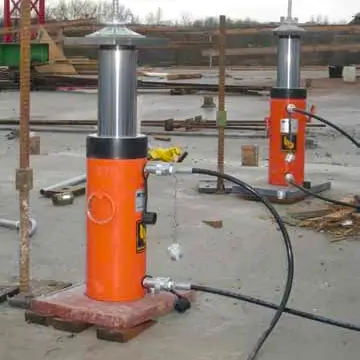

Yale doppeltwirkender Hohlkolbenzylinder YCH im Einsatz
Masszeichnung von Yale Hohlkolbenzylinder YCH

Abmessungen Hohlkolbenzylinder YCH:


Hohlkolbenzylinder YCHDruckkraft
(t)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
J
(mm)
K
(mm)
M
(mm)
O
(mm)
P
(mm)
R
(mm)
S
(mm)
T
(mm)
U
(mm)
V
(mm)
W
(mm)
X
(mm)
Y
(mm)
33 / 15033300450331149067623120M48x1,530551-924xM1040M110x210
33 / 25033405655331149067623120M48x1,530551-924xM1040M110x210
62 / 2506244069055163130105965-M78x2405242901354xM1250M160x312
93 / 25093450700551931501201105-M85x2455302901604xM1665M190x315
100 / 40100175215552001551251105-M85x245-241151654xM16--15
140 / 200140365565802531951601455-M115x250-302402104xM16--18
