Kleinsorge Kauschen DIN 65457
Galv. verzinkt
Ehemals DIN 6899 Form A
- Werkstoff: Stahlblech
- Anwendungsbereich: In Verbindung mit Drahtseilen anzuwenden
Zu den Abmessungen
15 Artikel → Kauschen DIN 65457
Galv. verzinkt
Ehemals DIN 6899 Form A
- Werkstoff: Stahlblech
- Anwendungsbereich: In Verbindung mit Drahtseilen anzuwenden

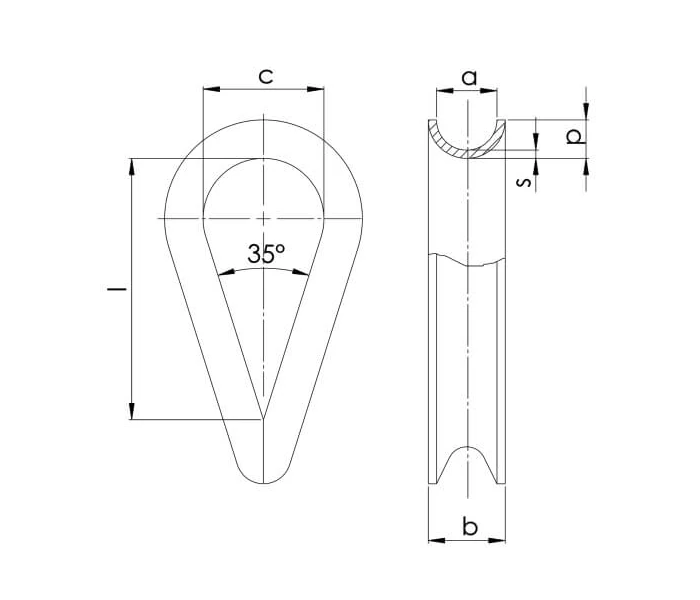

Abmessungen Kauschen DIN 65457:
| Kauschen DIN 65457 | Nenngröße (mm) | Seil-Ø (mm) | a (mm) | b (mm) | c (mm) | l (mm) | p (mm) | s (mm) |
|---|---|---|---|---|---|---|---|---|
| 2.5 | 2.5 | 2.5 | 3 | 4.0 | 10 | 21.5 | 2.0 | 0.5 |
| 3.0 | 3.0 | 3.0 | 4 | 5.5 | 11 | 23.5 | 2.8 | 1.0 |
| 3.5 | 3.5 | 3.5 | 4 | 5.5 | 12 | 26.5 | 3.0 | 1.0 |
| 4.0 | 4.0 | 4.0 | 5 | 6.5 | 13 | 28.5 | 3.5 | 1.0 |
| 5.0 | 5.0 | 5.0 | 6 | 8.0 | 14 | 30.0 | 4.0 | 1.0 |
| 6.0 | 6.0 | 6.0 | 7 | 9.0 | 15 | 33.0 | 4.5 | 1.0 |
| 7.0 | 7.0 | 7.0 | 8 | 10.0 | 16 | 35.0 | 5.2 | 1.2 |
| 8.0 | 8.0 | 8.0 | 9 | 11.5 | 18 | 39.0 | 5.7 | 1.2 |
| 9.0 | 9.0 | 9.0 | 10 | 12.5 | 20 | 43.0 | 6.5 | 1.5 |
| 10.0 | 10.0 | 10.0 | 11 | 14.0 | 22 | 47.5 | 7.0 | 1.5 |
| 11.0 | 11.0 | 11.0 | 12.0 | 15.0 | 24 | 51.0 | 7.5 | 1.5 |
| 12.0 | 12.0 | 12.0 | 13.0 | 16.6 | 26 | 56.0 | 8.3 | 1.8 |
| 13.0 | 13.0 | 13.0 | 14.0 | 19.0 | 28 | 61.0 | 9.8 | 2.5 |
| 15.0 | 15.0 | 15.0 | 16.0 | 22.0 | 32 | 69.0 | 11.2 | 3.0 |
| 16.0 | 16.0 | 16.0 | 19.0 | 25.0 | 35 | 78.0 | 12.9 | 3.0 |
