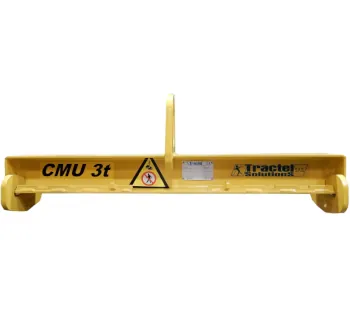

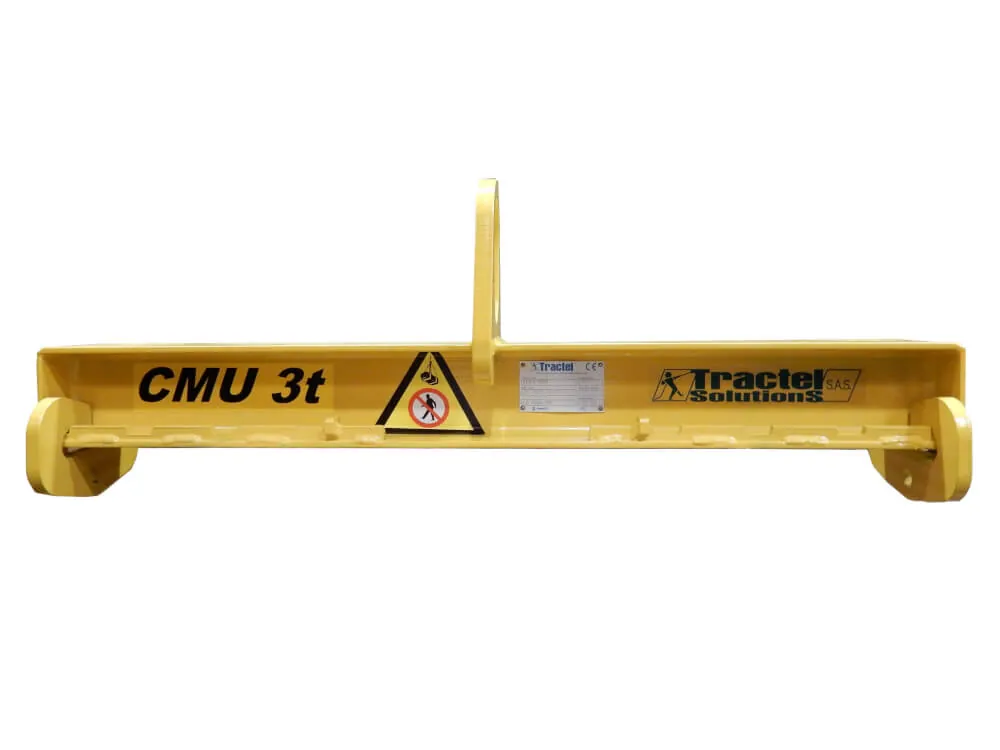

Tractel Krantraverse verstellbar PEM
Die Krantraverse PEM verfügt über 2 verstellbare Anschlag-Ösen, die in einem Raster von 100 mm befestigt werden können. An den Anschlag-Ösen können Schäkel zur Aufnahme von Haken oder anderen Anschlagmitteln, angebracht werden.
Das Verstellen der Anschlagösen gestaltet sich einfach und sicher. Die Einstellung erfolgt, indem die Stahlbügel entlang des Hauptträgers bewegt und zwischen den aufgeschweißten Nocken platziert werden.
Mit den einstellbaren Lastaufnahmeösen an der Krantraverse PEM, lässt sich die Last gleichmäßig ausbalancieren. Die Lastpunkte an der Traverse lassen sich so einstellen, das der Hauptträger selbst beim Anheben unsymmetrischer Lasten immer in waage ausgerichtet ist.
Die Krantraverse PEM verfügt über 2 verstellbare Anschlag-Ösen, die in einem Raster von 100 mm befestigt werden können. An den Anschlag-Ösen können Schäkel zur Aufnahme von Haken oder anderen Anschlagmitteln, angebracht werden.
Das Verstellen der Anschlagösen gestaltet sich einfach und sicher. Die Einstellung erfolgt, indem die Stahlbügel entlang des Hauptträgers bewegt und zwischen den aufgeschweißten Nocken platziert werden.
Mit den einstellbaren Lastaufnahmeösen an der Krantraverse PEM, lässt sich die Last gleichmäßig ausbalancieren. Die Lastpunkte an der Traverse lassen sich so einstellen, das der Hauptträger selbst beim Anheben unsymmetrischer Lasten immer in waage ausgerichtet ist.

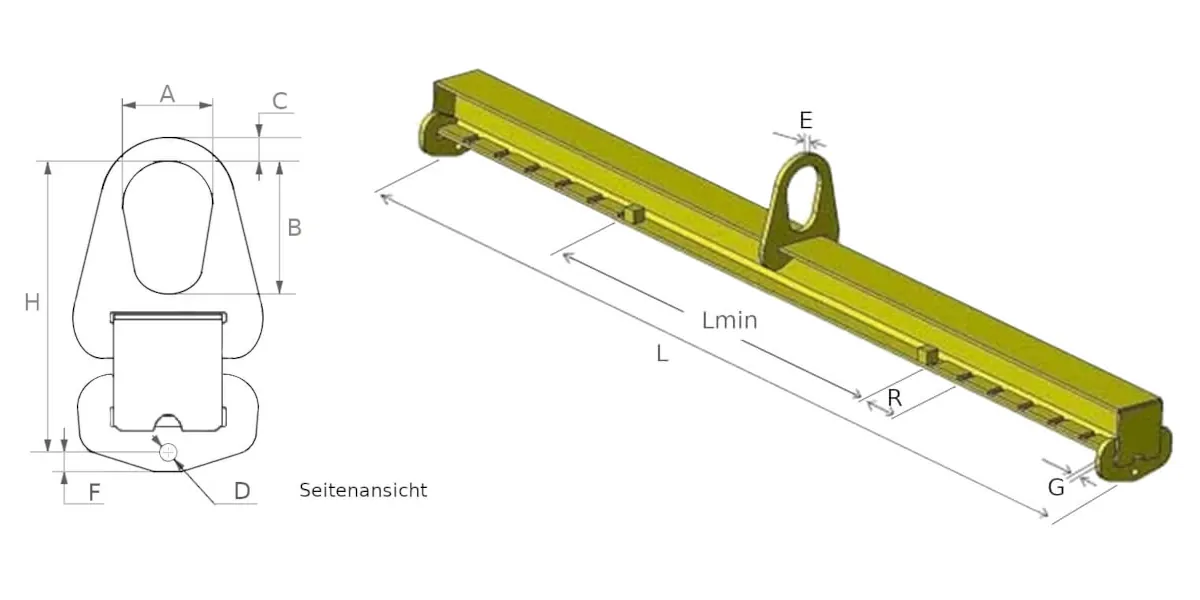

Abmessungen Krantraverse verstellbar PEM:
| Krantraverse verstellbar PEM | Tragfähigkeit (kg) | L (mm) | Lmin (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | R (mm) | Gesamt H x B x L (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1-1000 | 1000 | 1000 | 400 | 100 | 150 | 20 | 15 | 15 | 20 | 15 | 310 | 100 | 360 x 180 x 1050 |
| 1-2000 | 1000 | 2000 | 1000 | 100 | 150 | 20 | 15 | 15 | 20 | 15 | 310 | 100 | 360 x 180 x 2050 |
| 1-3000 | 1000 | 3000 | 1000 | 100 | 150 | 20 | 15 | 15 | 20 | 15 | 310 | 100 | 360 x 180 x 3050 |
| 1-4000 | 1000 | 4000 | 2000 | 100 | 150 | 20 | 21 | 20 | 27 | 15 | 320 | 100 | 380 x 200 x 4050 |
| 1-5000 | 1000 | 5000 | 2000 | 100 | 150 | 20 | 15 | 15 | 20 | 15 | 370 | 100 | 420 x 240 x 5050 |
| 2-1000 | 2000 | 1000 | 400 | 100 | 150 | 20 | 15 | 15 | 20 | 15 | 310 | 100 | 360 x 180 x 1050 |
| 2-2000 | 2000 | 2000 | 1000 | 100 | 150 | 20 | 21 | 20 | 27 | 15 | 320 | 100 | 380 x 200 x 2050 |
| 2-3000 | 2000 | 3000 | 1000 | 100 | 150 | 20 | 15 | 15 | 20 | 15 | 370 | 100 | 420 x 240 x 3050 |
| 2-4000 | 2000 | 4000 | 2000 | 100 | 150 | 20 | 15 | 15 | 20 | 15 | 370 | 100 | 420 x 240 x 4050 |
| 2-5000 | 2000 | 5000 | 2000 | 100 | 150 | 20 | 21 | 20 | 27 | 15 | 390 | 100 | 450 x 260 x 5050 |
| 3-1000 | 3000 | 1000 | 400 | 100 | 150 | 20 | 21 | 20 | 27 | 15 | 320 | 100 | 380 x 200 x 1050 |
| 3-2000 | 3000 | 2000 | 1000 | 100 | 165 | 20 | 21 | 20 | 27 | 20 | 380 | 100 | 370 x 240 x 2060 |
| 3-3000 | 3000 | 3000 | 1000 | 100 | 165 | 20 | 21 | 20 | 27 | 20 | 380 | 100 | 370 x 240 x 3060 |
| 3-4000 | 3000 | 4000 | 2000 | 100 | 150 | 20 | 21 | 20 | 27 | 15 | 390 | 100 | 450 x 260 x 4050 |
| 3-5000 | 3000 | 5000 | 2000 | 100 | 165 | 20 | 21 | 20 | 27 | 20 | 400 | 100 | 470 x 280 x 5060 |
| 4-1000 | 4000 | 1000 | 400 | 100 | 165 | 20 | 21 | 20 | 27 | 20 | 380 | 100 | 370 x 240 x 1060 |
| 4-2000 | 4000 | 2000 | 1000 | 100 | 165 | 20 | 21 | 20 | 27 | 20 | 380 | 100 | 370 x 240 x 2060 |
| 4-3000 | 4000 | 3000 | 1000 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 450 | 100 | 510 x 260 x 3070 |
| 4-4000 | 4000 | 4000 | 2000 | 100 | 165 | 20 | 21 | 20 | 27 | 20 | 400 | 100 | 470 x 280 x 4060 |
| 4-5000 | 4000 | 5000 | 2000 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 480 | 100 | 540 x 300 x 5070 |
| 5-1000 | 5000 | 1000 | 400 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 450 | 100 | 510 x 260 x 1070 |
| 5-2000 | 5000 | 2000 | 1000 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 450 | 100 | 510 x 260 x 2070 |
| 5-3000 | 5000 | 5000 | 1000 | 120 | 200 | 25 | 25 | 25 | 32 | 25 | 450 | 100 | 520 x 280 x 3070 |
| 5-4000 | 5000 | 4000 | 2000 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 480 | 100 | 540 x 320 x 5070 |
| 5-5000 | 5000 | 5000 | 2000 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 500 | 100 | 570 x 320 x 5070 |
| 6-1000 | 6000 | 1000 | 400 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 450 | 100 | 510 x 260 x 1070 |
| 6-2000 | 6000 | 2000 | 1000 | 120 | 200 | 25 | 25 | 25 | 32 | 25 | 450 | 100 | 520 x 280 x 2070 |
| 6-3000 | 6000 | 3000 | 1000 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 480 | 100 | 540 x 300 x 3070 |
| 6-4000 | 6000 | 4000 | 2000 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 500 | 100 | 570 x 320 x 4070 |
| 6-5000 | 6000 | 5000 | 2000 | 120 | 200 | 20 | 25 | 25 | 32 | 25 | 530 | 100 | 600 x 340 x 5070 |
