Auslegerarm ASS 3

Davit-System ASS-3 nach EN 795 Typ B

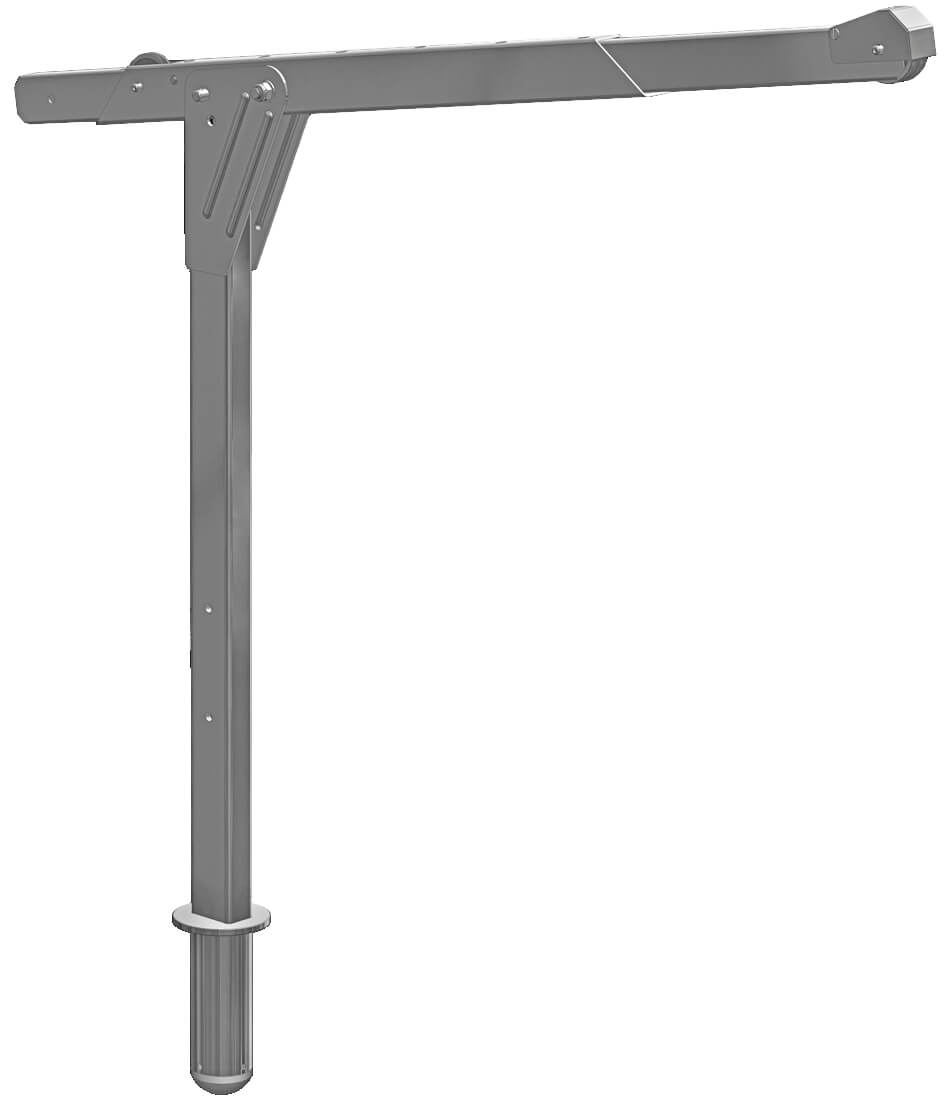

Das Davit-System ASS-3 von Ikar ist ein leicht zu installierender Auslegerarm, der schnell und einfach auf- und abgebaut werden kann. Er ist durch seine solide Konstruktion stabil gefertigt und besteht aus hochwertigem witterungsbeständigen Edelstahl V4A. Zusammengeklappt nimmt er beim Transport oder der Lagerung kaum Platz in Anspruch.

Für das Davit-System ASS-3 sind unterschiedliche Boden- und Wandhülsen verfügbar, die bei uns im Zubehör des Artikels zu finden sind. Sie werden beispielsweise einbetonniert oder auf Betonfundamente oder Eisenkonstruktionen aufgeschraubt. Es ist auch eine Wandhalterung erhältlich, die sich beispielsweise in Schächten verbauen lässt. So muss der Auslegerarm einfach vor Ort in die Hülse gesteckt, ausgeklappt und mit dem nötigen Zubehör bestückt werden.

Wahlweise lässt sich das System mit einem oder zwei Höhensicherungsgeräten bestücken, einer Lastwinde und Höhensicherungsgerät, einem Höhensicherungsgerät und einer Personen-/Lastwinde oder anderen Kombinationen aus Abseilern und Winden.

Für den Sicherheitsposten, der im Notfall die Rettung einleiten muss, befindet sich ein Anschlagpunkt auf Höhe der Kragarmaufnahme.

Zubehör

Die Personen- und Lastwinde PLW

Die Personen- und Lastwinde PLW verfügt über ein 30 m langes Seil. Die Winde ermöglicht ein leichtes ruckfreies Heben und Senken von Personen und Gütern mit einer maximalen Traglast von 300 kg. Das Edelstahlseil mit einem Durchmesser von 6 mm bringt die nötigen Sicherheiten mit sich um Personen befördern zu dürfen. Die Lastdruckbremse hält in jeder Lage und greift automatisch ein sobald der Kurbeldruck nachlässt. Die Winde wiegt ca. 18.5 kg und wird mittels Adapter auf dem Auslegerarm befestigt.

Halterung für Personen- und Lastwinde PLW

Die Personen- und Lastwinde PLW wird mittels Halterung Artikel-Nr. ART-3412 auf dem Ausleger befestigt. Vor der Montage wird der Halter mit drei Bolzen an das Windenblech geschraubt. Die Lastwinde mit montierter Halterung wird auf den hinteren Teil des Oberarms geschoben und mittels Steckbolzen gesichert. Das Seil wird durch Betätigen der Handkurbel von der Trommel abgerollt und bei geöffneter Seilabdeckung über die Umlenkrolle geleget. Nach dem Schließen der Seilabdeckung ist die Winde betriebsbereit.

Höhensicherungsgeräte HRA

Ikar Höhensicherungsgeräte HRA arbeiten ausgesprochen verlässlich. Das Seil der Höhensicherungsgeräte mit Rettungshub (HRA) zieht automatisch ein, solange die Rettungshubfunktion nicht aktiviert ist. Es ist immer leicht auf Zug. Die Fangvorrichtung im Innern ist aktiv und wacht über die Auszugsgeschwindigkeit des Seils. Kommt es zum Sturz fällt die Bremse ein und stoppt den Stürzenden schon zu Beginn der Fallbewegung. Zur Montage des Höhensicherungsgerätes ist ein Adapter von nöten.

Halterung des Höhensicherungsgeräts HRA

Das Höhensicherungsgerät HRA wird vornehmlich am senkrechten Holmen befestigt. Zunächst werden die 2 Haltebleche am Auslegerunterarm montiert. Das HRA Gerät von oben eingesetzt und mittels Steckbolzen gesichert. Dann wird der Auslegeroberarm durch herausziehen des Steckbolzens nach unten geklappt. Durch Demontage und Montage der Seilrolle wird das Seil mit Karabinerhaken in die Seilrolle eingelegt. Die Seilabdeckung am Ende des Auslegers wird geöffnet und auch hier das Seil auf die Seilrolle gelegt. Danach Abdeckblech schließen und mit dem Steckbolzen sichern.

Lastwinde 300 kg einschließlich Halterung

Die Lastwinde zum Ablassen und Anheben von Materialien wird einschließlich Halterung ausgeliefert. Die Winde hat eine Tragkraft von 300 kg und ist nur für den Transport von Waren vorgesehen. Sie ist aus Stahl verzinkt und damit korrosions- und witterungsbeständig ausgeführt. Das verzinkte Seil Durchmesser 6 mm hat eine Länge von 20 m. Die Handkurbel ermöglicht ein leichtes und ruckfreies Heben und Senken diverser Lasten. Die Lastdruckbremse hält die Last in jeder Lage.

Bodenhülse aus V4A

Die Bodenhülse aus V4A wird stationär auf einer Betonsohle oder einer Metallkonstruktion aufgeschraubt. Für die Montage auf Beton empfiehlt der Hesteller Injektionsankersysteme. Bei Stahlkonstruktionen eignen sich Maschienenschrauben M16. Die Bodenhülse, das Befestigungsmaterial und der Untergrund müssen die im Falle eines Sturzes auftretenden Kräften aufnehmen können. Dieser Nachweis ist Bauseits zu führen. Die Hülse ist Bestandteil der Anschlageinrichtung vom Typ Auslegerarme ASS-1 und ASS-3 nach EN 795 Typ A. Sie besteht aus hochwertigem Edelstahl 1.4571 (V4A) und ist damit witterungsbeständig. Ihre Drehlagerung ist aus widerstandsfähigem Polyamid (PA) gefertigt. Zur Fixierung der Auslegerarmstellung dient ein Rastbolzen (V4A). Eine klemmbare, staub- und spritzwasserdichte Schutzabdeckung aus Polyamid ist optional erhältlich.

Wandhülse aus V4A

Der fest mit dem Untergrund verbundene Einzelanschlagpunkt dient dem Auslegerarm ASS als Wandhülse nach EN 795 Typ A. Die Hülse ist aus korrosions- und witterungsbeständigem Edelstahl 1.4571 (V4A) gefertigt und wird stationär auf einer Betonwandung oder einer Metallkonstruktion aufgeschraubt. Montierbar an vorhandene Bauteile aus Beton (Wände, Mauern) mittels Injektionsankern oder Stahlkonstruktionen mit Verschraubungen der Gewindestärke M16. Das vorhandene Bauteil muss den im Falle eines Sturzes auftretenden Kräften Standhalten. Dieser statische Nachweis ist Bauseits zu führen. Eine Drehlagerung aus widerstandsfähigem Polyamid (PA) ermöglicht ein Schwenken des Auslegerarms um beispielsweise verunfallte aus dem Gefahrenbereich zu drehen. Ein Fixieren der Position des Auslegerarm über dem Einstiegsloch oder der Brüstung lässt sich durch einen Rasterbolzen (V4A) bewerkstelligen.

Versenkbare Bodenhülse aus V4A

Die versenkbare Bodenhülse, wird in Betonböden eingelassen. Für das nachträgliche Montieren in vorhandene Böden verwendet man eine spezielle Betonvergussmasse. Bei Montagen in neuen Betonfundamenten werden Monierungskörbe eingesetzt. Die Betonqualität muss mindestens ein B25 Beton sein. Ein vormontiertes Entwässerungsrohr sorgt für den Abfluss von Freuchtigkeit. Die Hülse ist aus Edelstahl 1.4571 (V4A) und verfügt über eine widerstandsfähige Drehlagerung aus Polyamid (PA). In Ihr lässt sich der Auslegerarm ASS unbeschadet drehen. Das vorhandene Bauteil muss den im Falle eines Sturzes auftretenden Kräften standhalten. Ein statischer Nachweis ist Bauseits zu führen. Optional ist die Bodenhülse mit einer klemmbaren, staub- und spritzwasserdichten Schutzabdeckung aus PA (Polyamid) zu verschließen.

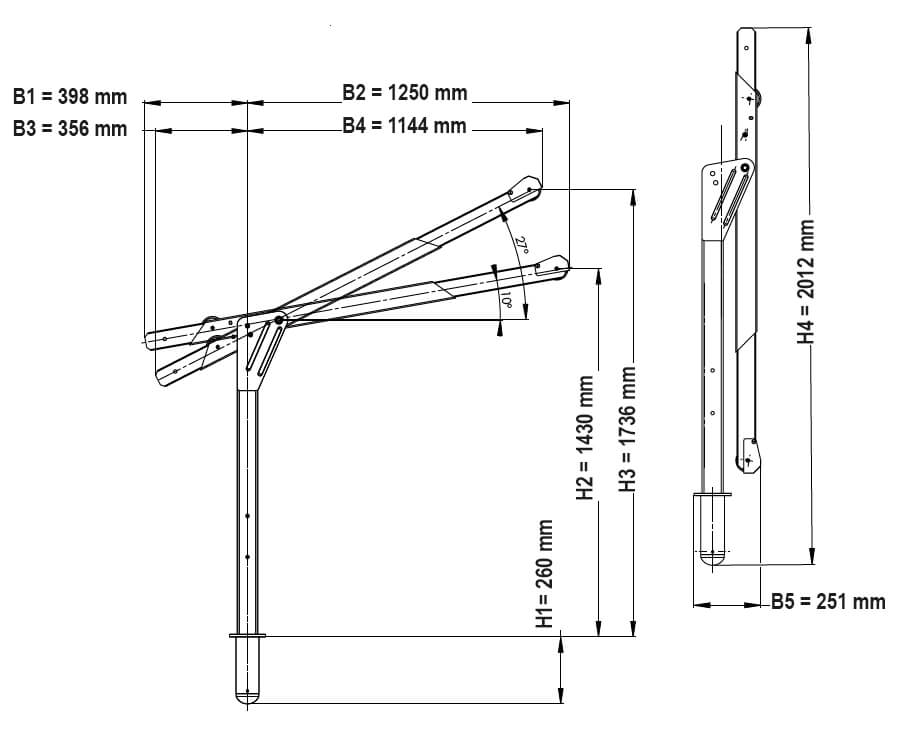

Abmessungen
