Schienenverbinder für Vierkantschienen verzinkt

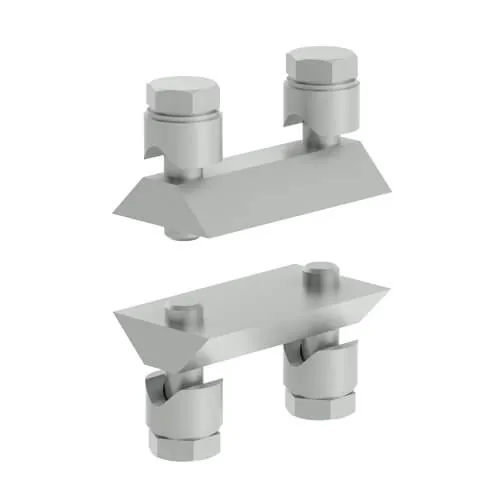

Schienenverbinder bestehen aus zwei Verbindungsstücken und vier Feststellschrauben. Vor der Montage der 4kt-Schienen werden die Schienenstücke und eventuellen Schienenbögen entsprechend des Fahrbahnverlaufs auf Maß gebracht. An jedem Schienenstoß ist ein Schienenverbinder vorzusehen.

Die Schienenverbinder werden an den Enden der Schienenstücke befestigt. Es ist darauf zu achten, dass bei der Montage kein Schienenversatz entsteht und beide Schienen bündig stehen.

Zur Montage der Schienenverbinder sind die Vierkant-Schienen mit Löchern zu versehen. Beim Aufbohren der Bohrlöcher im Vierkantprofil dient eine Bohrvorrichtung als Positionierhilfe. Für die Bohrungen der Schienenverbinder wird die Schiene so in die Bohrvorrichtung eingelegt, dass Schienenende und Bohrvorrichtungsaußenkante übereinstimmen. Danach wird die von der Außenkante entfernte 1. Bohrung gebohrt.
