Abbildung kann abweichen vom Original
Dehnelement 5P 1M 60A
| Länge | 1 m |
| Polanzahl | 5 |
| Nennstrom | 60 A |
| Programm | 842 |
| Gewicht ca. | 5.17 kg |
| Artikel-Nr.: | 084263-5x53 |
Qualitätsmerkmale
- Schienenhalter werden mitgeliefert
- mit 100 mm Dehnung
2.048,88 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
mehr als 8 Wochen
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Länge | Polanzahl | Nennstrom | Programm | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Weitere Modelle mit:
Länge 1 m
Beschreibung: Wampfler Dehnelement 5P 1M 60A
Änderungen der Umgebungstemperatur und Erwärmung der Schleifleitung bewirken eine Längenausdehnung. Zur Aufnahme der Dehnung werden Dehnelemente verwendet. Die Anzahl der benötigten Dehnelemente ergibt sich aus der Temperaturdifferenz und der Anlagen- bzw. Segmentlänge.
Zusätzliche Einspeisung beim Einsatz von Dehnelementen sind nicht notwendig. Das System wird elektrisch nicht unterbrochen.

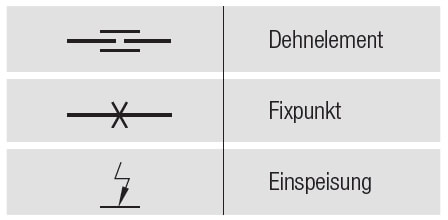

| max. Länge System AN | ||
 Gerader Bahnverlauf mit Endeinspeisung |
 zwischen zwei Fixpunkten z.B. Fixpunkthalter oder Bögen |
|
| Temperatur- Differenz [°K] |
max. Anlagenlänge ohne Dehnelement LE [m] |
Abschnittslänge mit einem Dehnelement a [m] |
| 15 | 225 | 120 |
| 20 | 170 | 101 |
| 25 | 135 | 85 |
| 30 | 110 | 69 |
| 40 | 85 | 49 |
| 50 | 70 | 41 |
| 60 | 60 | 33 |
| 70 | - | 29 |
| 80 | - | 25 |
Es gilt: Lmax = 2 x LE
Längere Anlagen sind durch Aneinanderreihung von Abschnitten mit Dehnelement möglich.
Dehnfugen im Verlauf der Tragkonstruktion können Anzahl und den Einbauort der Dehnelemente beeinflussen.
