Kastenschleifleitung 0842

Dehnelement

5P 1M 35A

Dehnelement

Abbildung kann abweichen vom Original

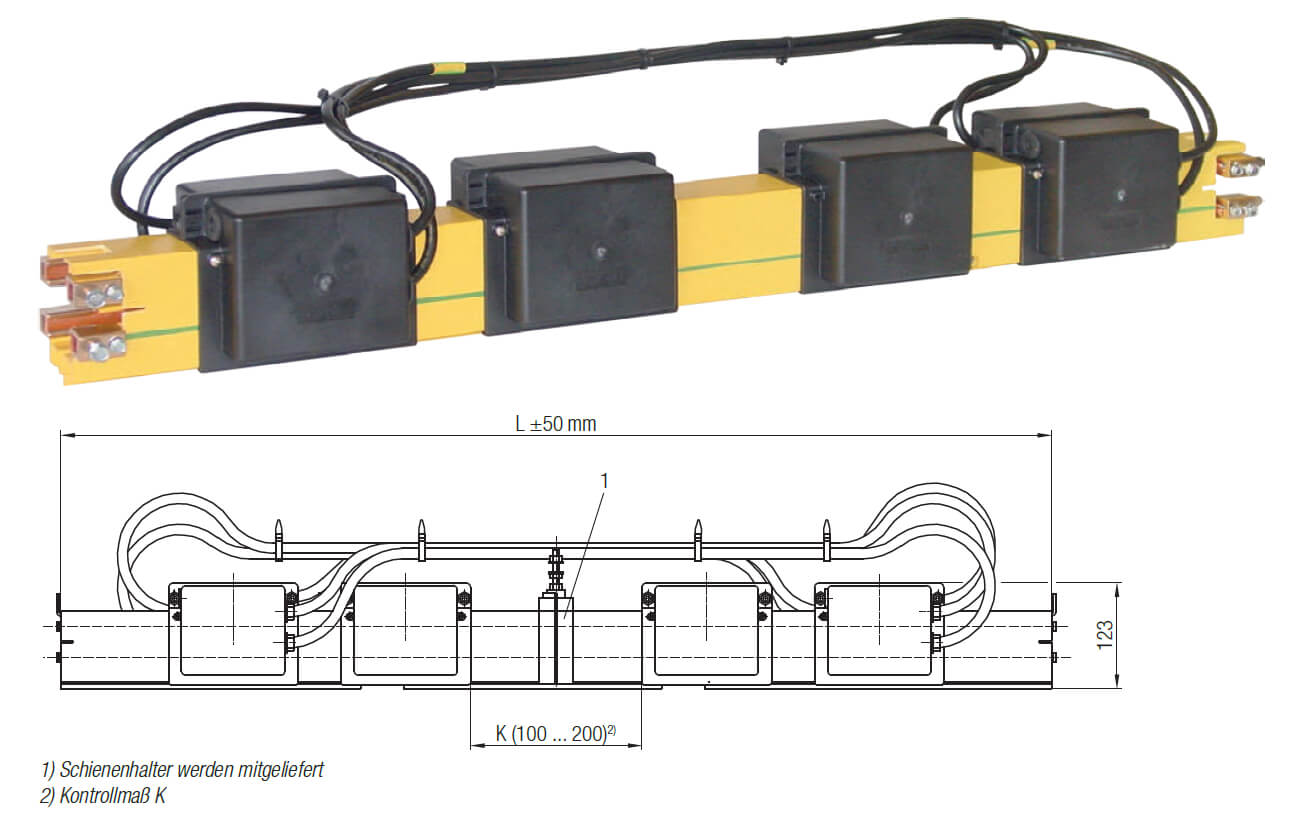

Dehnelement 5P 1M 35A

Länge	1 m
Polanzahl	5
Nennstrom	35 A
Programm	842
Gewicht ca.	5.04 kg
Artikel-Nr.:	084263-5x33

Qualitätsmerkmale

Schienenhalter werden mitgeliefert
mit 100 mm Dehnung

Preis auf Anfrage

( exkl. MwSt |

+ Versandkosten

Lieferzeit: mehr als 8 Wochen
Zwischenverkauf vorbehalten!

Anzahl

Typ	Länge	Polanzahl	Nennstrom	Programm	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
Dehnelement 4P 1M 35A	1 m	4	35 A	842	084263-4x32	auf Anfrage.
Dehnelement 5P 1M 35A	1 m	5	35 A	842	084263-5x33	auf Anfrage.
Dehnelement 4P 1M 60A	1 m	4	60 A	842	084263-4x52	auf Anfrage.
Dehnelement 5P 1M 60A	1 m	5	60 A	842	084263-5x53	2.048,88 €
Dehnelement 7P 2M 35A	2 m	7	35 A	842	084263-7x35	4.393,70 €
Dehnelement 7P 2M 60A	2 m	7	60 A	842	084263-7x55	4.677,92 €

Weitere Modelle mit: Länge 1 m

Weitere Modelle mit:Länge 1 m

Beschreibung: Wampfler Dehnelement 5P 1M 35A

Änderungen der Umgebungstemperatur und Erwärmung der Schleifleitung bewirken eine Längenausdehnung. Zur Aufnahme der Dehnung werden Dehnelemente verwendet. Die Anzahl der benötigten Dehnelemente ergibt sich aus der Temperaturdifferenz und der Anlagen- bzw. Segmentlänge.

Zusätzliche Einspeisung beim Einsatz von Dehnelementen sind nicht notwendig. Das System wird elektrisch nicht unterbrochen.

	max. Länge System AN

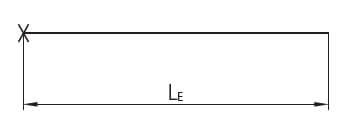

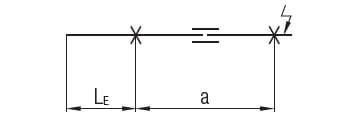

	Gerader Bahnverlauf mit Endeinspeisung	zwischen zwei Fixpunkten z.B. Fixpunkthalter oder Bögen
Temperatur- Differenz [°K]	max. Anlagenlänge ohne Dehnelement LE [m]	Abschnittslänge mit einem Dehnelement a [m]
15	225	120
20	170	101
25	135	85
30	110	69
40	85	49
50	70	41
60	60	33
70	-	29
80	-	25

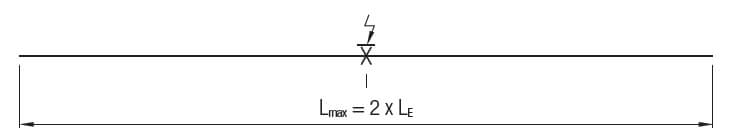

Bei geradem Bahnverlauf und Mitteneinspeisung verdoppelt sich die max. Anlagenlänge.

Es gilt: L_max = 2 x L_E
Anlagen mit Dehnelementen

Längere Anlagen sind durch Aneinanderreihung von Abschnitten mit Dehnelement möglich.
Dehnfugen im Verlauf der Tragkonstruktion können Anzahl und den Einbauort der Dehnelemente beeinflussen.
