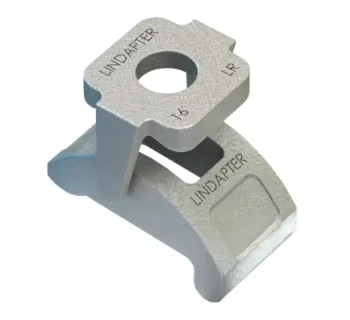

Lindapter Trägerklemme Typ LR
Vielseitige, zweiteilige Klemme mit stufenlosem Klemmbereich für unterschiedliche Flanschdicken.
- Flexible zweiteilige Klemme mit stufenlosem Klemmbereich.
- Hohe Sicherheit durch Verdrehsicherung am Trägerflansch.
- Flanschneigungen bis zu 15° möglich.
- Geeignet auch bei Langlöchern.
- Größere Flanschdicken können mit Unterlegstücken P1 lang und P2 lang.
- Material: Temperguss
- Oberflächen: feuerverzinkt
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Vielseitige, zweiteilige Klemme mit stufenlosem Klemmbereich für unterschiedliche Flanschdicken.
- Flexible zweiteilige Klemme mit stufenlosem Klemmbereich.
- Hohe Sicherheit durch Verdrehsicherung am Trägerflansch.
- Flanschneigungen bis zu 15° möglich.
- Geeignet auch bei Langlöchern.
- Größere Flanschdicken können mit Unterlegstücken P1 lang und P2 lang.
- Material: Temperguss
- Oberflächen: feuerverzinkt
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Informationen: Trägerklemme Typ LR
Die Trägerklemme Typ LR ist die ideale Klemme, um Profile auf leichte Weise miteinander zu verbinden. Sie lässt sich über einen großen Flanschbereich einsetzen und gleicht Höhenunterschiede konstruktivbedingt aus. Beispielsweise eignet sich die Trägerklemme LR24 für einen Klemmbereich von 3-24 mm. Bei der Montage wird die geriffelte Nase der Klemme auf den zu befestigenden Trägerflansch gelegt. Der Sattel wird von oben aufgelegt und zwar so, dass die geraden Seiten der Sattelarme am Flansch anliegen. Beim Verschrauben dient der Anschlag des Sattels als Verdrehsicherung. Größere Flanschdicken können mit Unterlegstücken P1 lang und P2 lang geklemmt werden. Für Angaben zur Nockenhöhe, Klemmenhöhe, Klemmkombinationen, Zwischenplatte und Belastungswerten verweisen wir auf die Flyer weiter unten.
Mit der Trägerklemme LR lassen sich Maßtoleranzen unproblematisch ausgleichen. Höchst flexibel einsetzbar, klemmt sie sowohl parallele als auch bis zu 15° geneigte Flansche. Selbst bei Langlöchern darf sie verwendet werden.
|
|
|
Lindapter-Produktvideo
Abmessungen
| Zulässige Belastung (5:1 Sicherheitsfaktor) | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube 8.8 Z | Zug / 1 Schraube | Schub / 2 Schrauben | Anziehmoment* | Klemmbereich V | Y | X | T | Breite mit Sattel |
| kN | kN | Nm | mm | mm | mm | mm | mm | ||
| LR101) | M10 | 1,5 | - | 20 | 3 - 10 | 21 - 24 | 24 - 26 | 21 - 24 | 33 |
| LR12 | M12 | 5,8 | 0,9 | 69 | 3 - 12 | 26 - 29 | 25 - 31 | 25 - 29 | 39 |
| LR16 | M16 | 8,5 | 1,7 | 147 | 3 - 16 | 30 - 35 | 34 - 37 | 30 - 36 | 46 |
| LR20 | M20 | 14,7 | 3,0 | 285 | 3 - 20 | 42 - 49 | 46 - 51 | 41 - 48 | 57 |
| LR24 | M24 | 19,7 | 4,5 | 491 | 3 - 24 | 47 - 57 | 52 - 58 | 44 - 54 | 76 |
1) Typ LR M10 ist nur in feuerverzinkt erhältlich.
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Zur Bemessung nach Eurocode 3 (ETA 20/0921, DoP 006) gelten die charakteristischen Tragfähigkeiten.
Abmessungen Trägerklemme Typ LR:
| Trägerklemme Typ LR | Schraube | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|
| 10 HDG | M10 | ||||||
| 12 HDG | M12 | ||||||
| 16 HDG | M16 | ||||||
| 20 HDG | M20 | ||||||
| 24 HDG | M24 |
