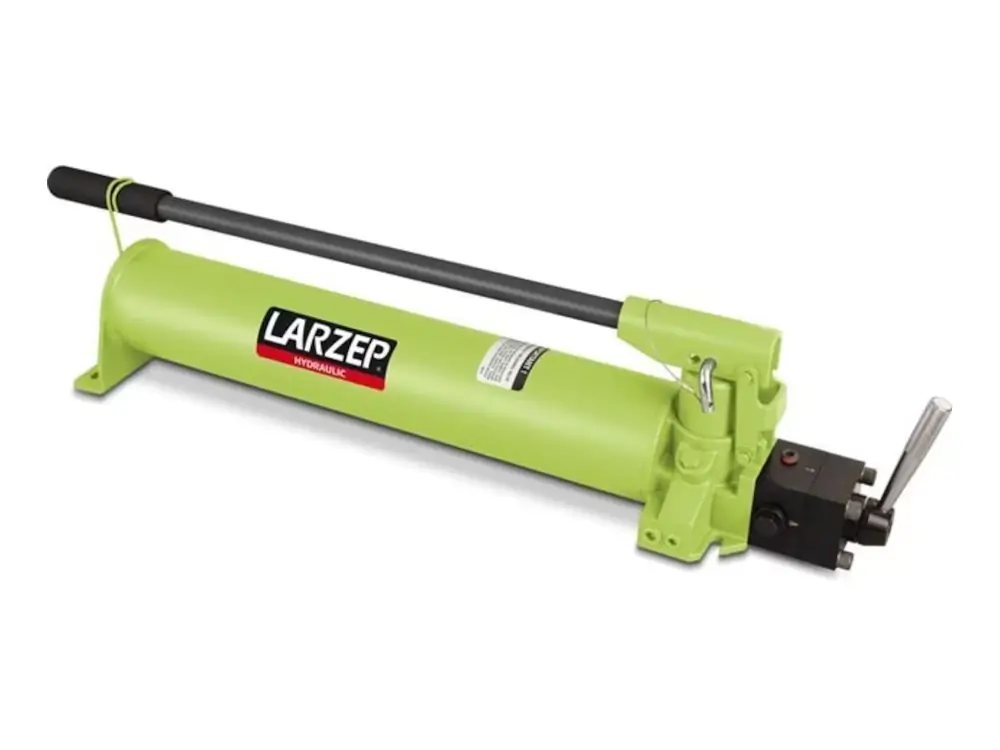

Larzep Handpumpen X für doppeltw. Zyl.
Die Larzep X-Serie sind zweistufige Hydraulik-Handpumpen mit 4/3-Wegeventil zur Steuerung von doppeltwirkenden Zylindern und arbeiten bis 700 bar. Die Varianten unterscheiden sich hauptsächlich durch das Tankvolumen (z. B. 2600 cm³ bei X22607 und 4200 cm³ bei X24507) für unterschiedliche Zylinder- und Schlauchvolumina. Für den sicheren Betrieb sind ein internes Überdruckventil, klare Ventilstellungen (Ausfahren/Halten/Einfahren) und die konsequente Verwendung von 700 bar Systemkomponenten (Schlauch, Kupplung, Manometer, Verteiler, Ventile) entscheidend.
- Doppeltwirkend steuerbar durch 4/3-Wegeventil (Ausfahren/Halten/Einfahren).
- 700 bar für anspruchsvolle Montage-, Richt- und Pressarbeiten.
- 2-stufig: schneller Vorschub + kontrollierter Kraftaufbau.
- Tankvolumen-Varianten (z. B. 2600 cm³ / 4200 cm³) für bessere Auslegung zum Zylindervolumen.
- Integrierter Überdruckschutz durch internes Sicherheitsventil.
Betriebsdruck
Förderstufen
für Zylinder-Typen
Artikel-Nr.:
Die Larzep X-Serie sind zweistufige Hydraulik-Handpumpen mit 4/3-Wegeventil zur Steuerung von doppeltwirkenden Zylindern und arbeiten bis 700 bar. Die Varianten unterscheiden sich hauptsächlich durch das Tankvolumen (z. B. 2600 cm³ bei X22607 und 4200 cm³ bei X24507) für unterschiedliche Zylinder- und Schlauchvolumina. Für den sicheren Betrieb sind ein internes Überdruckventil, klare Ventilstellungen (Ausfahren/Halten/Einfahren) und die konsequente Verwendung von 700 bar Systemkomponenten (Schlauch, Kupplung, Manometer, Verteiler, Ventile) entscheidend.
- Doppeltwirkend steuerbar durch 4/3-Wegeventil (Ausfahren/Halten/Einfahren).
- 700 bar für anspruchsvolle Montage-, Richt- und Pressarbeiten.
- 2-stufig: schneller Vorschub + kontrollierter Kraftaufbau.
- Tankvolumen-Varianten (z. B. 2600 cm³ / 4200 cm³) für bessere Auslegung zum Zylindervolumen.
- Integrierter Überdruckschutz durch internes Sicherheitsventil.
Informationen: Handpumpen X für doppeltw. Zyl.
Die X-Serie sind zweistufige Hydraulik-Handpumpen mit integriertem 4/3-Wegeventil, um doppeltwirkende Zylinder kontrolliert ein- und auszufahren (Fördern, Halten/Blockieren, Rücklauf). Die Pumpen arbeiten mit 700 bar, besitzen ein internes Sicherheits-/Überdruckventil und einen 3/8"-NPTF-Hydraulikanschluss (Innengewinde). Je nach benötigtem Ölvolumen stehen Varianten mit 2.600 cm³ und 4.200 cm³ Tankvolumen zur Auswahl.
Einsatzbereiche
- Montage und Instandhaltung: präzises Positionieren, Spannen, Ausrichten mit doppeltwirkenden Zylindern.
- Werkstatt & Stahlbau: kontrollierter Vor-/Rückhub, z. B. bei Richt- und Pressvorgängen.
- Mobile Einsätze ohne Strom/Druckluft: hydraulische Leistung „on demand“ mit manueller Bedienung.
Varianten & Unterschiede
Beide Modelle sind zweistufig (schneller Volumenhub in Stufe 1, Kraft-/Druckaufbau in Stufe 2) und für doppeltwirkende Anwendungen ausgelegt. Der entscheidende Unterschied ist das Tankvolumen – je größer das Ölvolumen des angeschlossenen Zylinders und je länger die Schläuche, desto sinnvoller ist die größere Tankvariante.
| Modell | Tankvolumen | Betriebsdruck | Förderstufen | Ventil |
|---|---|---|---|---|
| X22607 | 2600 cm³ | 700 bar | zweistufig | 4/3-Wegeventil |
| X24507 | 4200 cm³ | 700 bar | zweistufig | 4/3-Wegeventil |
Häufige Fehler (und wie man sie vermeidet)
- Schläuche vertauscht (A/B): Der Zylinder fährt „andersherum“ oder reagiert unerwartet – Anschlüsse sauber markieren und vor Lastbetrieb testen.
- Falsche Ventilstellung: In Mittelstellung (Halten) bleibt der Kolben stehen – vor dem Pumpen die gewünschte Schaltstellung wählen.
- Lufteintrag im System: schwammiges Verhalten – Verschraubungen prüfen, System entlüften und Ölstand kontrollieren.
- Beschädigte/abgeknickte Schläuche: erhöhtes Risiko von Ausfällen – Schläuche ohne enge Biegeradien verlegen und vor jeder Nutzung prüfen.
Sicherheitsaspekte & Normen (Praxis & Compliance)
Hydrauliksysteme mit 700 bar erfordern konsequente Sicherheitsdisziplin: Abstand zu bewegten Teilen halten, PSA tragen und niemals an druckbeaufschlagten Schläuchen arbeiten – austretendes Öl kann die Haut durchdringen (sofortige medizinische Behandlung erforderlich). Doppeltwirkende Zylinder nur als gekoppeltes System betreiben und niemals mit gelösten Anschlüssen unter Druck setzen.
Für die Auslegung/Integration hydraulischer Anlagen in Maschinen gilt in der Praxis häufig EN ISO 4413 (Sicherheitsanforderungen an Hydrauliksysteme) in Verbindung mit der Risikobeurteilung nach EN ISO 12100. Je nach Gesamtsystem und Druck-/Volumenbereich kann außerdem die Druckgeräterichtlinie 2014/68/EU (PED) relevant sein (Konformitätsbewertung/CE im Kontext von Druckgeräten).
Zubehör (Larzep) & passende Typenseiten bei TOMANRO
Für ein sauberes, sicheres System gehören Hydraulikschläuche, Schnellkupplungen und Mess-/Kontrollkomponenten zur Grundausstattung. Larzep setzt typischerweise auf Kupplungen wie AZ3120/AZ3140 (Pumpe/Zylinder-Seite), und bei Handpumpen ist ein Schlauch mit 6.4 mm Innendurchmesser üblich; in Pumpen-Zylinder-Sets ist häufig bereits ein Schlauch, Kupplungsstecker sowie Manometer samt Adapter enthalten.
- Handpumpen X für doppeltwirkende Zylinder (Typen)
- Larzep Hydraulikschläuche (Typen)
- Larzep Kupplungen AZ (Typen)
- Larzep Pumpen-Zylinder-Sets (inkl. Schlauch/Kupplung/Manometer – je nach Set)
- Larzep Zugzylinder (Typen)
- Larzep Aluminium-Hydraulikzylinder DDA (doppeltwirkend, Typen)
- Larzep Hydraulik-Spreizer (Werkzeug, Typen)
- Larzep Universal-Abzieher-Set FU (Werkzeug-Set, Typen)

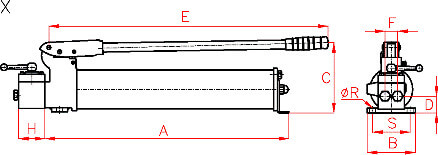

Abmessungen Handpumpen X für doppeltw. Zyl.
| Handpumpen X für doppeltw. Zyl. | Tankvolumen (cm³) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | R (mm) | S (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
