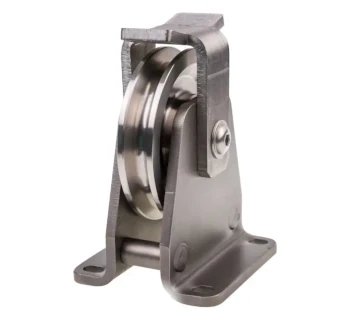

Frank Rollenbock VBN aus Edelstahl
Der Rollenbock VBN ist für hand- und kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine extrem steife Bockbauweise ist aus gebogenen Edelstahlplatten gefertigt, die durch 2 Bolzen starr miteinander verbunden sind. Die ebenfalls aus Edelstahl gedrehte Seilrolle rollt mit der Lagerung auf einer geschliffenen Achse ab.
Der zusätzliche Bügel oberhalb der Rolle verhindert ein Herausspringen des Seils. Je nach Seilabgang kann er kundenseitig in die gewünschte Richtung gedreht werden.
Die Verbindungsbolzen stehen so dich zu einander, dass ein um 180° über die Rolle gelegtes Seil nicht mit den Bolzen in Berührung kommen würde. Auch ein waagerecht unter der Rolle abgehendes Seil würde nicht mit den Stegen in Konflikt geraten.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Bock und Seilrolle sind aus Werkstoff 1.4301 hergestellt. Das Rillenprofil ist gedreht und entspricht DIN 15061.
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
Der Rollenbock VBN ist für hand- und kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine extrem steife Bockbauweise ist aus gebogenen Edelstahlplatten gefertigt, die durch 2 Bolzen starr miteinander verbunden sind. Die ebenfalls aus Edelstahl gedrehte Seilrolle rollt mit der Lagerung auf einer geschliffenen Achse ab.
Der zusätzliche Bügel oberhalb der Rolle verhindert ein Herausspringen des Seils. Je nach Seilabgang kann er kundenseitig in die gewünschte Richtung gedreht werden.
Die Verbindungsbolzen stehen so dich zu einander, dass ein um 180° über die Rolle gelegtes Seil nicht mit den Bolzen in Berührung kommen würde. Auch ein waagerecht unter der Rolle abgehendes Seil würde nicht mit den Stegen in Konflikt geraten.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Bock und Seilrolle sind aus Werkstoff 1.4301 hergestellt. Das Rillenprofil ist gedreht und entspricht DIN 15061.
Abmessungen Rollenbock VBN aus Edelstahl:
| Rollenbock VBN aus Edelstahl | max. Seil-Ø (mm) | ØD1 (mm) | ØD2 (mm) | R (mm) | A (mm) | B (mm) | E (mm) | F (mm) | H (mm) | H1 (mm) | ØL (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01G VA mit Gleitlager | 6 | 50 | 38 | 3.2 | 65 | 68 | 50 | 50 | 45 | 33 | 7 |
| 02G VA mit Gleitlager | 8 | 75 | - | 4.2 | 75 | 86 | 50 | 60 | 67 | 48.7 | 9 |
| 03G VA mit Gleitlager | 9 | 100 | 80 | 4.8 | 100 | 89 | 80 | 65 | 76 | 63 | 9 |
| 04G VA mit Gleitlager | 10 | 125 | 103 | 5.3 | 120 | 104 | 90 | 74 | 95 | 76.5 | 14 |
| 05G VA mit Gleitlager | 12 | 150 | 126 | 6.5 | 146 | 119 | 120 | 89 | 115 | 93 | 14 |
| 01K VA mit Kugellager | 6 | 50 | 38 | 3.2 | 65 | 68 | 50 | 50 | 45 | 33 | 7 |
| 02K VA mit Kugellager | 8 | 75 | - | 4.2 | 75 | 86 | 60 | 50 | 67 | 48.7 | 9 |
| 03K VA mit Kugellager | 9 | 100 | 80 | 4.8 | 100 | 89 | 80 | 65 | 76 | 63 | 9 |
| 04K VA mit Kugellager | 10 | 125 | 103 | 5.3 | 120 | 104 | 90 | 74 | 95 | 76.5 | 14 |
| 05K VA mit Kugellager | 12 | 150 | 126 | 6.5 | 146 | 119 | 120 | 89 | 115 | 93 | 14 |
