Rollenbock SZ 05G mit Gleitlager Ansicht 2
Abbildung kann abweichen vom Original

Frank
Rollenbock SZ 05G mit Gleitlager

max. Seil-Ø16 mm
max. Seilzugkraft bei 90° Umlenkung2000 kg
Rollenaußen-Ø300 mm
Rolleninnen-Ø257 mm
Empfohlene Seildurchmesser12-16 mm
Gewicht ca.62 kg
Artikel-Nr.: FRA-1.410.05


Qualitätsmerkmale

  • Für hand- und kraftbetriebene Anlagen geeignet
  • Mit Trockengleitlagerung mit innenliegender Bronzebuchse
  • Rollenbock aus Stahl Werkstoff S355J2 galvanisch verzinkt
  • Rillenprofil entspricht DIN 15061

Preis auf Anfrage
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 3 Wochen
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Seil-Ømax. Seilzugkraft bei 180° Umlenkungmax. Seilzugkraft bei 90° UmlenkungRollenaußen-ØArtikel-Nr. Preis (zzgl. ges. MwSt.)
Frank Rollenbock SZ 01G mit GleitlagerRollenbock SZ 01G mit Gleitlager6 mm150 kg100 mmFRA-1.410.01405,01 €
Frank Rollenbock SZ 01K mit KugellagerRollenbock SZ 01K mit Kugellager6 mm150 kg100 mmFRA-1.410.01K493,84 €
Frank Rollenbock SZ 02G mit GleitlagerRollenbock SZ 02G mit Gleitlager8 mm500 kg150 mmFRA-1.410.02578,10 €
Frank Rollenbock SZ 02K mit KugellagerRollenbock SZ 02K mit Kugellager8 mm500 kg150 mmFRA-1.410.02K634,91 €
Frank Rollenbock SZ 03G mit GleitlagerRollenbock SZ 03G mit Gleitlager10 mm1000 kg200 mmFRA-1.410.03827,29 €
Frank Rollenbock SZ 03K mit KugellagerRollenbock SZ 03K mit Kugellager10 mm1000 kg200 mmFRA-1.410.03K870,04 €
Frank Rollenbock SZ 04G mit GleitlagerRollenbock SZ 04G mit Gleitlager12 mm1500 kg250 mmFRA-1.410.041.240,25 €
Frank Rollenbock SZ 04K mit KugellagerRollenbock SZ 04K mit Kugellager12 mm1500 kg250 mmFRA-1.410.04K1.264,48 €
Frank Rollenbock SZ 05G mit GleitlagerRollenbock SZ 05G mit Gleitlager16 mm2000 kg300 mmFRA-1.410.05auf Anfrage.
Frank Rollenbock SZ 05K mit KugellagerRollenbock SZ 05K mit Kugellager16 mm2000 kg300 mmFRA-1.410.05Kauf Anfrage.
Weitere Modelle mit: max. Seil-Ø 16 mm
Weitere Modelle mit:max. Seil-Ø 16 mm

Beschreibung: Frank Rollenbock SZ 05G mit Gleitlager

Seilrollenbock SZ

Der schwenkbare Zwillings-Rollenbock SZ ist sowohl für handbetriebene Hubvorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten, geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrollen sind über Scharniere schwenkbar gelagert und können somit Seilwanderungen ausgleichen. Die aus Stahl gedrehten Seilscheiben rollen auf geschliffenen Stahlachsen ab.

Im Handbetrieb haben die Seilrollen eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Die Rollenböcke sind aus dem Werkstoff S355J2 gefertigt und die Oberflächen sind galvanisch verzinkt. Das Rillenprofil entspricht der DIN 15061.


Download: CAD techn. Details

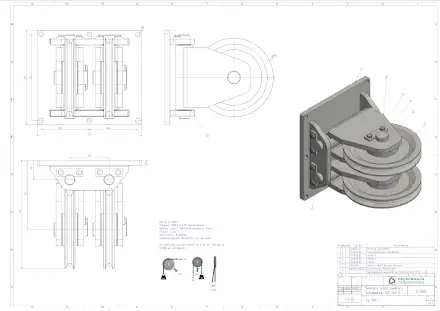

Masszeichnung von Frank Rollenbock SZ 05G mit Gleitlager

Abmessungen

Rollenbock SZ 16 mm

ØD1300mm
ØD2257mm
R8.5mm
A360mm
B400mm
E330mm
F185mm
H265mm
J75mm
G20mm
ØL18mm
