Länge 1520 mm
Spannarm ungelocht Länge 1520 mm Ansicht 2
Abbildung kann abweichen vom Original

Wampfler
Spannarm ungelocht Länge 1520 mm

Programm230 & 240
Gewicht ca.3.90 kg
Artikel-Nr.: 020276-1520


Qualitätsmerkmale

  • Material: Stahl, sendzimir-verzinkt
  • Spannarme 40 x 40 x 2.5 - ungelocht
  • Maximale Belastung: 27.0 kg bei 2.50 cm Durchbiegung
  • Hohe Steifigkeit durch Profilierung

65,28 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ Programm Leitung Länge Artikel-Nr. Preis (zzgl. ges. MwSt.)
Weitere Modelle mit: Programm 230 & 240
Weitere Modelle mit:Programm 230 & 240
Dazu passende Produkte
Dazu passende Produkte:

Beschreibung: Wampfler Spannarm ungelocht Länge 1520 mm

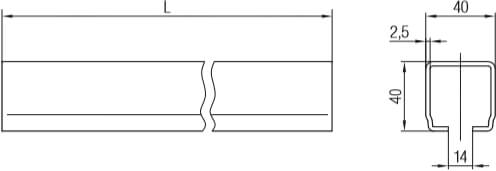

Abmessungen der Conductix-Wampfler C-Spannarme aus dem Programm 230
L = 1520 mm

Die Belastbarkeit des Spannarms hängt vom Abstand der Last zum Festpunkt ab. Je größer die Entfernung desto geringer die zulässige Belastung.
Belastungsschaubild
Spannarm 40 x 40 x 2,5 mm
Länge l 1,52 m
Zul. Belastung P 27,0 kg
Durchbiegung f 2,50 cm

Montage von C-Schienen

Für die Montage der C-Schienen an bauseits vorhandenen Decken- und Wandkonstruktionen sind dafür geeignete Schienenhalter zu verwenden. C-Schienen lassen sich nicht nur parallel an einem Doppel-T-Träger anbringen. Die Firma Conductix-Wampfler hat viele unterschiedliche Halter und Adapter für jegliche Montagen der C-Schiene im Sortiment und ermöglicht so eine Adaptierung an fast jeder Struktur.
Die übliche Montage einer C-Schiene erfolgt am Ober- oder Untergurt eines Doppel-T-Trägers. Siehe hierzu folgende Beispiele:
Conductix-Wampfler C-Schienen-Montage mittels Spannarmen am Untergurt eines I-Trägers Conductix-Wampfler C-Schienen-Montage mittels Spannarmen am Obergurt eines I-Trägers
Pos. Benennung
1 Spannarm
2 Spannpratze
3 Schienenhalter
4 C-Schiene

Zudem stehen Anschweißhalter zur Verfügung, die mit dem Stahlträger fest verschweißt werden. Danach werden die Spannarme mit den Anschweißhaltern und die Schienenhalter mit den Spannarmen verschraubt. Siehe hierzu folgende Beispiele:
Conductix-Wampfler C-Schienen-Montage mittels Anschweisshaltern an Trägerkonstruktion Conductix-Wampfler C-Schienen-Montage mittels Anschweisshaltern an Trägerkonstruktion
Pos. Benennung
1 Anschweißhalter
2 Spannarm
3 Schienenhalter
4 C-Schiene
