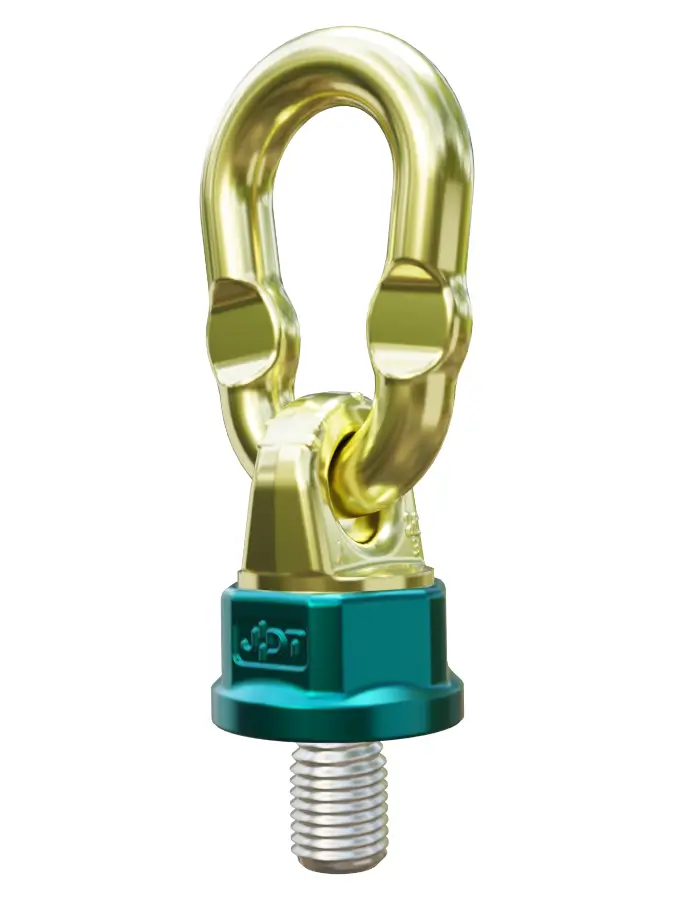

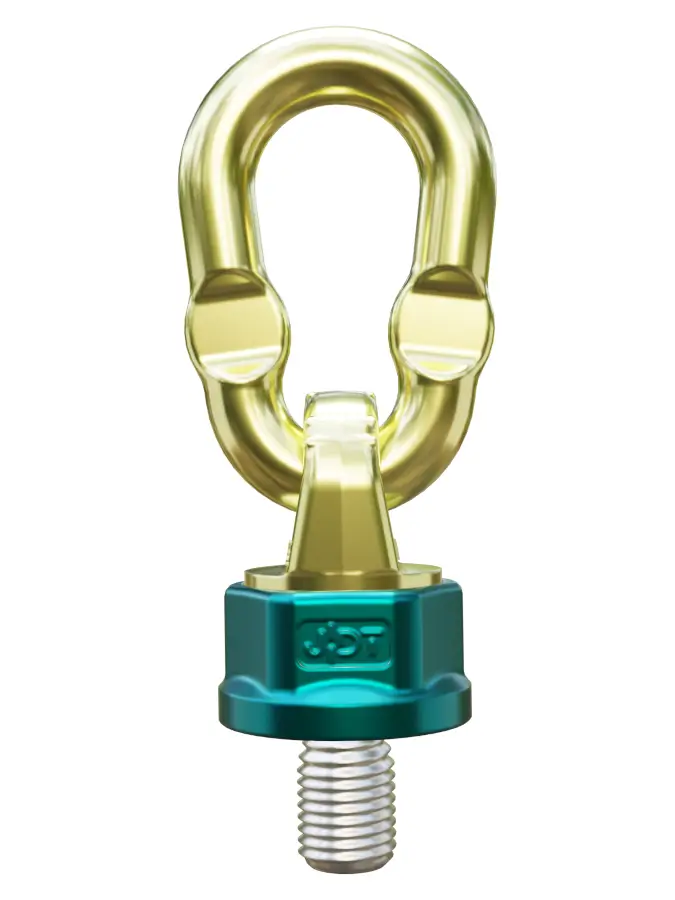

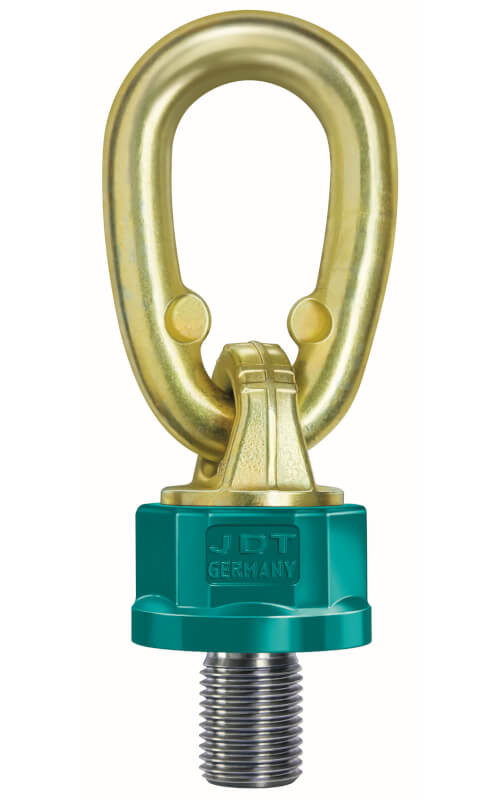

Anschlagwirbel THEIPA Point TP 0,7 M10x18 Ansicht 2
Abbildung kann abweichen vom Original

JDT
Anschlagwirbel THEIPA Point TP 0,7 M10x18

max. Belastung bei 90° 500 kg
GewindeM 10
Gewindelänge18 mm
Güteklasse10
Anziehdrehmoment10 - 40 Nm
Steigung DIN 131.5
Gewicht ca.0.42 kg
Artikel-Nr.: JDT0381400001VE


Qualitätsmerkmale

  • Güteklasse 10 ENORM
  • Korrosionsschutz durch galvanischen Überzug
  • Unter Last drehbar

166,11 € (3 Stk / VE)
55.37 € / Stück
( exkl. MwSt
+ Versandkosten
Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Belastung bei 90° GewindeGewindelängeGüteklasseArtikel-Nr. Preis (zzgl. ges. MwSt.)
JDT Anschlagwirbel THEIPA Point TP 0,7 M10x18Anschlagwirbel THEIPA Point TP
0,7 M10x18
500 kgM 10 18 mm10 JDT0381400001VE166,11 €
JDT Anschlagwirbel THEIPA Point TP 0,7 M12x18Anschlagwirbel THEIPA Point TP
0,7 M12x18
700 kgM 12 18 mm10 JDT0381400000VE173,53 €
JDT Anschlagwirbel THEIPA Point TP 0,7 M12x25Anschlagwirbel THEIPA Point TP
0,7 M12x25
700 kgM 12 25 mm10 JDT0381400002VE121,47 €
JDT Anschlagwirbel THEIPA Point TP 0,7 M14x20Anschlagwirbel THEIPA Point TP
0,7 M14x20
1000 kgM 14 20 mm10 JDT0381400003VE136,21 €
JDT Anschlagwirbel THEIPA Point TP 1,4 M16x20Anschlagwirbel THEIPA Point TP
1,4 M16x20
1400 kgM 16 20 mm10 JDT0381401000VE120,53 €
JDT Anschlagwirbel THEIPA Point TP 1,4 M16x30Anschlagwirbel THEIPA Point TP
1,4 M16x30
1400 kgM 16 30 mm10 JDT0381401001VE124,63 €
JDT Anschlagwirbel THEIPA Point TP 1,4 M20x30Anschlagwirbel THEIPA Point TP
1,4 M20x30
1700 kgM 20 30 mm10 JDT0381401002VE140,63 €
JDT Anschlagwirbel THEIPA Point TP 1,4 M24x30Anschlagwirbel THEIPA Point TP
1,4 M24x30
1700 kgM 24 30 mm10 JDT0381401003VE146,11 €
JDT Anschlagwirbel THEIPA Point TP 2,5 M20x30Anschlagwirbel THEIPA Point TP
2,5 M20x30
2500 kgM 20 30 mm10 JDT0381402000VE142,95 €
JDT Anschlagwirbel THEIPA Point TP 2,5 M20x40Anschlagwirbel THEIPA Point TP
2,5 M20x40
2500 kgM 20 40 mm10 JDT0381402001VE171,37 €
JDT Anschlagwirbel THEIPA Point TP 2,5 M20x50Anschlagwirbel THEIPA Point TP
2,5 M20x50
2500 kgM 20 50 mm10 JDT0381402002VE176,42 €
JDT Anschlagwirbel THEIPA Point TP 2,5 M20x70Anschlagwirbel THEIPA Point TP
2,5 M20x70
2500 kgM 20 70 mm10 JDT0381402003VE177,47 €
JDT Anschlagwirbel THEIPA Point TP 4 M24x30Anschlagwirbel THEIPA Point TP 4
M24x30
4000 kgM 24 30 mm10 JDT0381404000VE190,53 €
JDT Anschlagwirbel THEIPA Point TP 4 M24x45Anschlagwirbel THEIPA Point TP 4
M24x45
4000 kgM 24 45 mm10 JDT0381404001VE215,37 €
JDT Anschlagwirbel THEIPA Point TP 4 M24x50Anschlagwirbel THEIPA Point TP 4
M24x50
4000 kgM 24 50 mm10 JDT0381404002VE231,58 €
JDT Anschlagwirbel THEIPA Point TP 4 M30x35Anschlagwirbel THEIPA Point TP 4
M30x35
4000 kgM 30 35 mm10 JDT0381404003VE275,37 €
JDT Anschlagwirbel THEIPA Point TP 6,7 M30x35Anschlagwirbel THEIPA Point TP
6,7 M30x35
6700 kgM 30 35 mm10 JDT0381406000VE224,63 €
JDT Anschlagwirbel THEIPA Point TP 6,7 M30x45Anschlagwirbel THEIPA Point TP
6,7 M30x45
6700 kgM 30 45 mm10 JDT0381406001VE241,26 €
JDT Anschlagwirbel THEIPA Point TP 6,7 M30x50Anschlagwirbel THEIPA Point TP
6,7 M30x50
6700 kgM 30 50 mm10 JDT0381406002VE252,63 €
JDT Anschlagwirbel THEIPA Point TP 6,7 M30x60Anschlagwirbel THEIPA Point TP
6,7 M30x60
6700 kgM 30 60 mm10 JDT0381406003182,00 €
JDT Anschlagwirbel THEIPA Point TP 8 M30x35Anschlagwirbel THEIPA Point TP 8
M30x35
8000 kgM 30 35 mm10 JDT0381408000162,84 €
JDT Anschlagwirbel THEIPA Point TP 8 M30x45Anschlagwirbel THEIPA Point TP 8
M30x45
8000 kgM 30 45 mm10 JDT0381408001163,89 €
JDT Anschlagwirbel THEIPA Point TP 10 M36x50Anschlagwirbel THEIPA Point TP 10
M36x50
10000 kgM 36 50 mm10 JDT0381410000164,00 €
JDT Anschlagwirbel THEIPA Point TP 10 M36x54Anschlagwirbel THEIPA Point TP 10
M36x54
10000 kgM 36 54 mm10 JDT0381410001167,16 €
JDT Anschlagwirbel THEIPA Point TP 12,5 M42x50Anschlagwirbel THEIPA Point TP
12,5 M42x50
12500 kgM 42 50 mm10 JDT0381412003243,47 €
JDT Anschlagwirbel THEIPA Point TP 12,5 M42x60Anschlagwirbel THEIPA Point TP
12,5 M42x60
12500 kgM 42 60 mm10 JDT0381412002245,11 €
JDT Anschlagwirbel THEIPA Point TP 12,5 M42x63Anschlagwirbel THEIPA Point TP
12,5 M42x63
12500 kgM 42 63 mm10 JDT0381412000248,63 €
JDT Anschlagwirbel THEIPA Point TP 12,5 M45x60Anschlagwirbel THEIPA Point TP
12,5 M45x60
12500 kgM 45 60 mm10 JDT0381412013334,95 €
JDT Anschlagwirbel THEIPA Point TP 12,5 M48x72Anschlagwirbel THEIPA Point TP
12,5 M48x72
12500 kgM 48 72 mm10 JDT0381412001290,74 €
JDT Anschlagwirbel THEIPA Point TP 17 M42x60Anschlagwirbel THEIPA Point TP 17
M42x60
13000 kgM 42 60 mm10 JDT0381417003411,16 €
JDT Anschlagwirbel THEIPA Point TP 17 M45x60Anschlagwirbel THEIPA Point TP 17
M45x60
17000 kgM 45 60 mm10 JDT0381417000452,11 €
JDT Anschlagwirbel THEIPA Point TP 17 M48x60Anschlagwirbel THEIPA Point TP 17
M48x60
17000 kgM 48 60 mm10 JDT0381417001531,79 €
JDT Anschlagwirbel THEIPA Point TP 17 M56x78Anschlagwirbel THEIPA Point TP 17
M56x78
18000 kgM 56 78 mm10 JDT0381417002544,32 €
JDT Anschlagwirbel THEIPA Point TP 20 M64x96Anschlagwirbel THEIPA Point TP 20
M64x96
20000 kgM 64 96 mm10 JDT0381420000640,95 €
JDT Anschlagwirbel THEIPA Point TP 20 M64x110Anschlagwirbel THEIPA Point TP 20
M64x110
20000 kgM 64 110 mm10 JDT0381420001662,84 €
JDT Anschlagwirbel THEIPA Point TP 28 M64x96Anschlagwirbel THEIPA Point TP 28
M64x96
28000 kgM 64 96 mm10 JDT0381428000768,32 €
JDT Anschlagwirbel THEIPA Point TP 28 M72x120Anschlagwirbel THEIPA Point TP 28
M72x120
28000 kgM 72 120 mm10 JDT03814280011.487,47 €
JDT Anschlagwirbel THEIPA Point TP 28 M80x150Anschlagwirbel THEIPA Point TP 28
M80x150
28000 kgM 80 150 mm10 JDT03814280021.636,11 €
JDT Anschlagwirbel THEIPA Point TP 40 M90x115Anschlagwirbel THEIPA Point TP 40
M90x115
40000 kgM 90 115 mm10 JDT03814400002.835,79 €
Weitere Modelle mit: max. Belastung bei 90° 500 kg
Weitere Modelle mit:max. Belastung bei 90° 500 kg

Beschreibung: JDT Anschlagwirbel THEIPA Point TP 0,7 M10x18

Mit den besonderen Eigenschaften des ENORM-Werkstoffs lassen sich die Anschlagpunkte kompakter bauen. Die Theipa Points sind dadurch leichter und besser zu handeln. Der TheipaPoint ist konstruktiv und designtechnisch durchgestylt und bietet viele hilfreiche Features, die seine Verwendung erleichtern und eine Fehlbedienung ausschließen. Auch an Indikatoren wurde gedacht um dem Prüfer alterungs- oder verschleißbedingte Merkmale vorzeitig und eindeutig anzuzeigen.
Der Theipa Point ist mit dem galvanischen Überzug CHROM 6 frei. JDT erfüllt hiermit die EG Richtlinie 2000/53/EG.

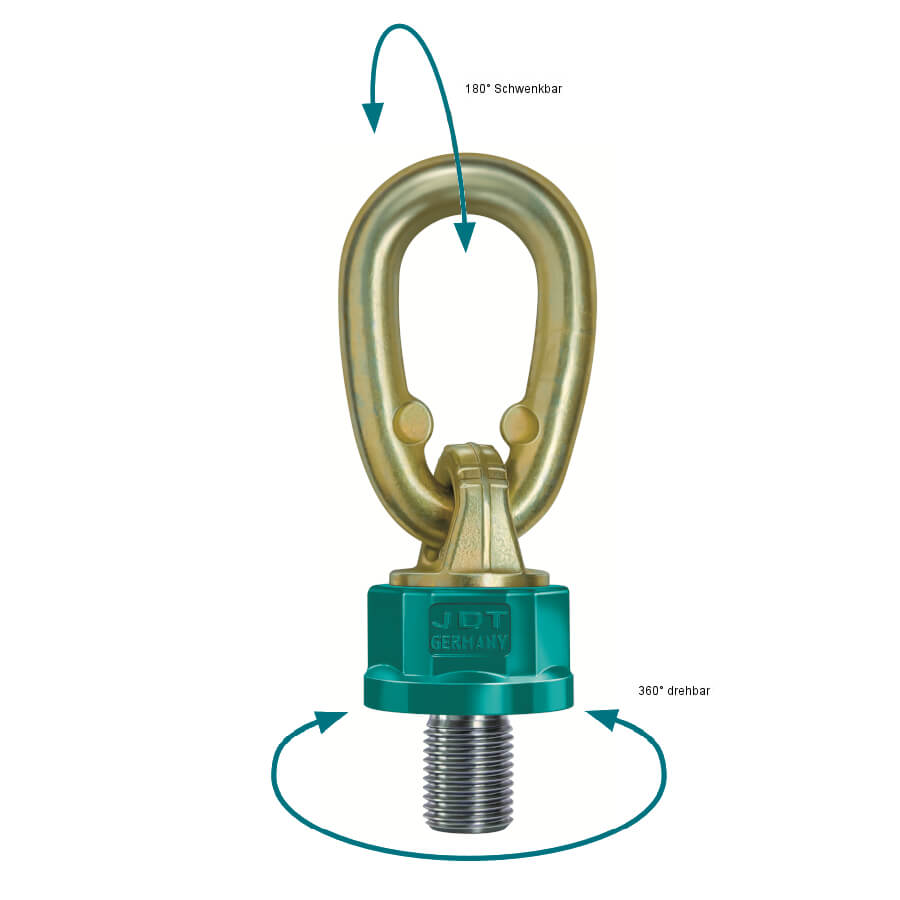

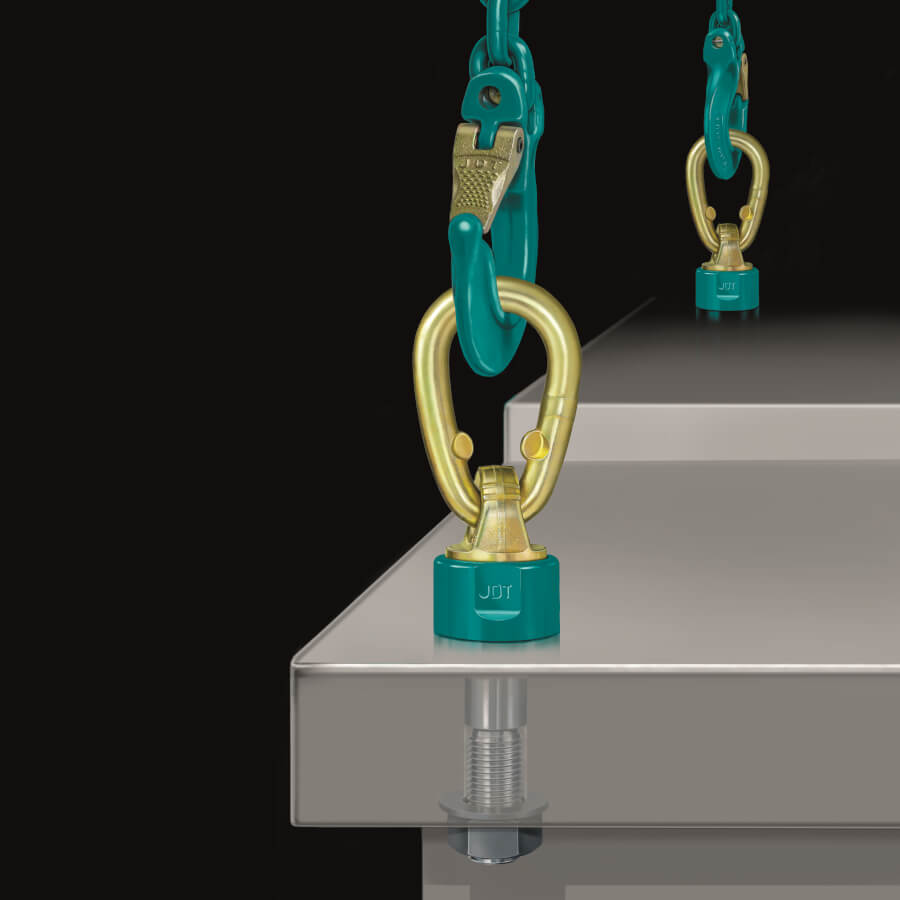

Die Montage bzw. Demontage gestaltet sich besonders leicht, da der Theipa Point mittels eines geschmiedeten Sechskant am Wirbelkörper sicher gepackt und angezogen werden kann. Quetschmarken an der Anschlagöse verhindern das Verklanken des Gliedes und vermeiden so ein unbeabsichtigtes fehlerhaftes Anschlagen. Der Korrosionsschutz durch galvanischen Überzug wurde auch im Innenbereich des Anschlagwirbels angewendet und macht ihn gegen Nässe resistenter. Die Einsatzbereiche sind durch die Beweglichkeit der Öse äußerst vielfältig. So lässt sich die Anschlagöse um 180° seitlich schwenken und um 360° um ihre eigene Achse drehen und dies unter Volllast.


Belastungstabelle in t
Anschlagart 1-Strang 2-Strang* 3 oder 4-Strang*
Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze
Typ Gewinde 90° 90° 0°-45° 45°-60° 0°-45° 45°-60°
TP 0,7 M10 1 0,5 2 1 0,7 0,5 1 0,75
* Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.

Hinweise zur Montage und Lieferung: Alle handelsüblichen Gewindeausführungen von Zoll- bis Rundgewinde oder auch abweichende Gewinde sowohl im Durchmesser als auch in der Länge sind lieferbar. Ebenfalls sind alle Gewindeausführungen wie beim alten Anschlagwirbel TAWGK lieferbar. Das Anziehen mit Maulschlüssel nach DIN 895 bzw. 894 ist ohne Zuhilfenahme einer Verlängerung in diesen angegebenen Spannen praktikabel und ausreichend.

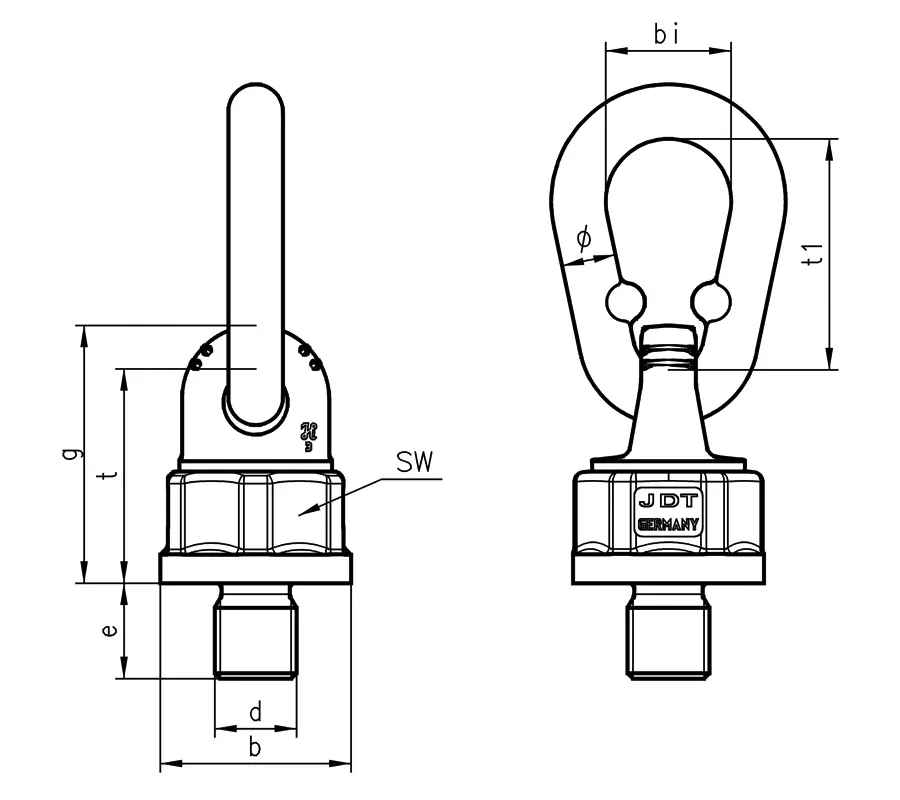

Masszeichnung von JDT Anschlagwirbel THEIPA Point TP 0,7 M10x18

Abmessungen

Anschlagwirbel THEIPA Point 500 kg

Gewinde dM 10
Gewinde e18mm
Øb36.5mm
g48mm
SW34mm
t41mm
Glied Ø13mm
Glied t155mm
Glied bi32mm
