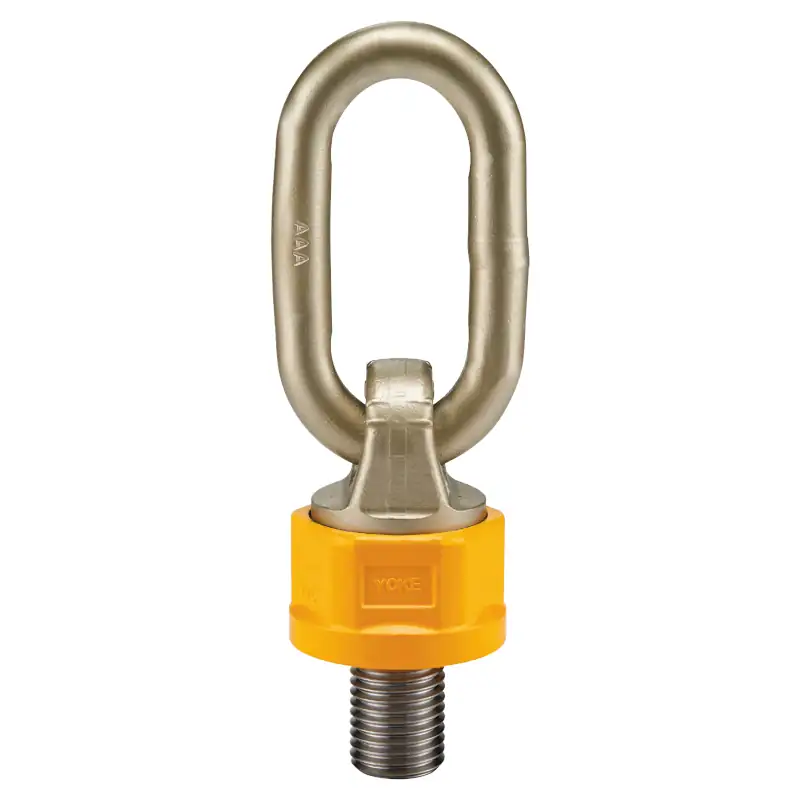

Superpoint SPO M10 Ansicht 2
Abbildung kann abweichen vom Original
Superpoint SPO M10 Ansicht 2

YOKE
Superpoint SPO M10

max. Belastung bei 90° 500 kg
GewindeM10
Gewindelänge18 mm
Güteklasse10
Anziehdrehmoment10-40 Nm
Steigung DIN 131.5
Gewicht ca.0.4 kg
Artikel-Nr.: YOK-5100701


Qualitätsmerkmale

  • Die Öse ist um 360° drehbar und 230° schwenkbar.
  • Der kugelgelagerte Superpoint ist unter Last drehbar.
  • Sicherheitsfaktor 4:1
  • 100% Magnaflux-Riss geprüft
  • Geringeres Stückgewicht aufgrund kompakter Konstruktion

67,98 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Belastung bei 90° GewindeGewindelängeGüteklasseArtikel-Nr. Preis (zzgl. ges. MwSt.)
YOKE Superpoint SPO M10Superpoint SPO M10500 kgM10 18 mm10 YOK-510070167,98 €
YOKE Superpoint SPO M12Superpoint SPO M12700 kgM12 18 mm10 YOK-510070271,01 €
YOKE Superpoint SPO M12Superpoint SPO M12700 kgM12 25 mm10 YOK-510070374,75 €
YOKE Superpoint SPO M14Superpoint SPO M141000 kgM14 20 mm10 YOK-510070483,74 €
YOKE Superpoint SPO M16Superpoint SPO M161400 kgM16 20 mm10 YOK-510140174,24 €
YOKE Superpoint SPO M16Superpoint SPO M161400 kgM16 24 mm10 YOK-510140275,76 €
YOKE Superpoint SPO M16Superpoint SPO M161400 kgM16 30 mm10 YOK-510140376,57 €
YOKE Superpoint SPO M20Superpoint SPO M201700 kgM20 30 mm10 YOK-510140486,57 €
YOKE Superpoint SPO M24Superpoint SPO M241700 kgM24 30 mm10 YOK-510140589,90 €
YOKE Superpoint SPO M20Superpoint SPO M202500 kgM20 30 mm10 YOK-510250187,17 €
YOKE Superpoint SPO M20Superpoint SPO M202500 kgM20 40 mm10 YOK-5102502104,75 €
YOKE Superpoint SPO M20Superpoint SPO M202500 kgM20 50 mm10 YOK-5102503107,68 €
YOKE Superpoint SPO M20Superpoint SPO M202500 kgM20 70 mm10 YOK-5102504108,48 €
YOKE Superpoint SPO M24Superpoint SPO M244000 kgM24 30 mm10 YOK-5104001115,96 €
YOKE Superpoint SPO M30Superpoint SPO M304000 kgM30 35 mm10 YOK-5104005178,28 €
YOKE Superpoint SPO M30Superpoint SPO M306700 kgM30 50 mm10 YOK-5106703161,52 €
YOKE Superpoint SPO M30Superpoint SPO M306700 kgM30 35 mm10 YOK-5106701143,94 €
YOKE Superpoint SPO M30Superpoint SPO M308000 kgM30 35 mm10 YOK-5108001208,18 €
YOKE Superpoint SPO M36Superpoint SPO M3610000 kgM36 50 mm10 YOK-5110001210,40 €
YOKE Superpoint SPO M42Superpoint SPO M4212500 kgM42 50 mm10 YOK-5112501314,44 €
YOKE Superpoint SPO M45Superpoint SPO M4512500 kgM45 60 mm10 YOK-5112504434,55 €
YOKE Superpoint SPO M45Superpoint SPO M4517000 kgM45 60 mm10 YOK-511702auf Anfrage.
YOKE Superpoint SPO M48Superpoint SPO M4817000 kgM48 60 mm10 YOK-511703auf Anfrage.
YOKE Superpoint SPO M64Superpoint SPO M6420000 kgM64 96 mm10 YOK-512001auf Anfrage.
YOKE Superpoint SPO M64Superpoint SPO M6428000 kgM64 96 mm10 YOK-51280011.007,17 €
Weitere Modelle mit: max. Belastung bei 90° 500 kg
Weitere Modelle mit:max. Belastung bei 90° 500 kg

Beschreibung: YOKE Superpoint SPO M10

Die Technik von YOKE hat einen extrem kompakten, leistungsstarken Super Point mit einer Kapazität von bis zu 50 t WLL (M100) entwickelt. Auch in UNC bis 3 ½ ”erhältlich. Bietet dem Benutzer die Möglichkeit, seine Betriebsabläufe mit einer einzigen Konstruktion zu maximieren. Verbessern Sie Ihre Sicherheit.
  • Die Öse ist um 360° drehbar und 230° schwenkbar.
  • Der kugelgelagerte Superpoint ist unter Last drehbar.
  • Hergestellt gemäß EN1677-1 und gemäß den Anforderungen der ASME B30 .26
  • Zertifiziert durch DGUV GS-OA-15-04
  • Geschmiedeter legierter Stahl, vergütet
  • Aus hochfestem legierten Stahl der Güteklasse 100 wird die WLL im Vergleich zu anderen Yellow Point-Modellen erhöht, ohne die Größe des Drehgelenks zu vergrößern.
  • Sicherheitsfaktor 4:1
  • 100% Magnaflux-Riss geprüft
  • Prüflast bei 2,5-facher WLL
  • Belastbar bis zu 20.000 Zyklen bei 1,5-facher WLL
  • 3D-CAD-Dateien
  • Geringeres Stückgewicht aufgrund kompakter Konstruktion
  • Sowohl die inneren als auch die äußeren Oberflächen sind durch hochwertige Verchromungen gegen Korrosion geschützt. Diese Beschichtung entspricht den Anforderungen der Richtlinie 2000/53 / EG und der Richtlinie 2011/65 / EU. Das Abhalten von Schmutz und Feuchtigkeit verlängert somit die Lebensdauer.
  • Markierungen auf dem Wirbel geben einen deutlichen Hinweis auf den Neigungswinkel.
  • Einfach zu messende Toleranzhaltigkeit durch Verwendung der neuen Maßtabellen.
  • Leicht zu befestigen oder zu zerlegen durch den geschmiedeten Sechskant-Formkörper des Super Point.
Der Super Point bietet einen vielseitigen Anschlagpunkt, der in 48 Größen verfügbar ist (M10 bis M100 - auch mit UNC-Gewinde erhältlich ist), sodass Sie ein kompaktes Design für alle Ihre Hebeanforderungen auswählen können. Ein einziger SuperPoint kann bis zu 50 t heben und ist aus geschmiedetem legiertem Stahl leicht zu handhaben.

Belastungstabelle in t
Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze
Anzahl Laststränge 1 2 1 2 2 2 2 3 oder 4 3 oder 4 3 oder 4
Neigungswinkel 90° 90° 0°-45° 45°-60° unsymm. 0°-45° 45°-60° unsymm.
Super Point M10 1.0 t 2.0 t 0.5 t 1.0 t 0.7 t 0.5 t 0.5 t 1.0 t 0.75 t 0.75 t

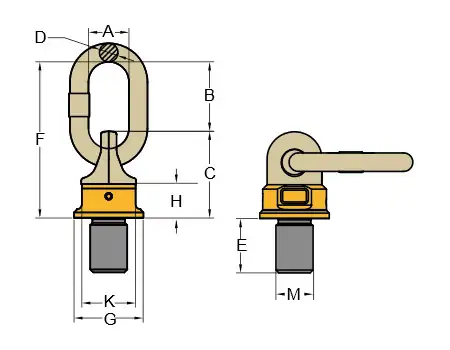

Masszeichnung von YOKE Superpoint SPO M10

Abmessungen

Superpoint SPO 500 kg

A35mm
B53mm
C48mm
D13mm
E12mm
F101mm
G36.5mm
H20.5mm
K34mm
MM10mm
