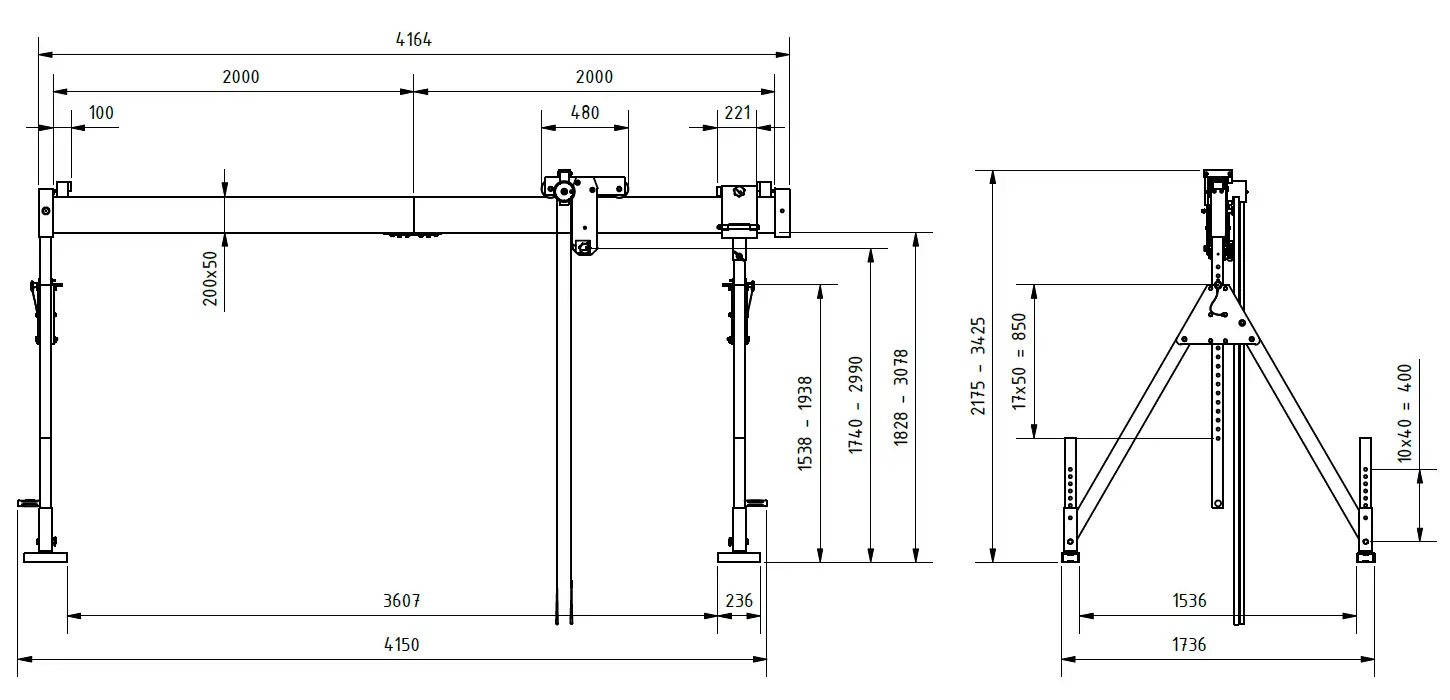

Tragfähigkeit | 1000 kg |
Baugröße | mittel |
Träger steckbar | ja |
lichte Trägerlänge | 4000 mm |
Einhängepunkt an Laufkatze | 1730 - 2980 mm |
Gesamthöhe | 2175 - 3425 mm |
Trägerlänge gesamt | 4164 mm |
Breite des Seitengestells | 1736 mm |
Unterkante Alu-Träger | 1828 - 3078 mm |
Gewicht ca. | 120.1 kg |
Artikel-Nr.: | 1321040-10 |
Bild | Typ | Tragfähigkeit | Baugröße | Träger steckbar | lichte Trägerlänge | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
Alu-Portalkran Standard 500 kg klein 4 m teilbar | 500 kg | klein | ja | 4000 mm | 1310540-10 | 2.850,00 € | |
Alu-Portalkran Standard 500 kg hoch 4 m teilbar | 500 kg | hoch | ja | 4000 mm | 1330540-10 | 4.450,00 € | |
Alu-Portalkran Standard 500 kg mittel 4 m teilbar | 500 kg | mittel | ja | 4000 mm | 1320540-10 | 3.200,00 € | |
Alu-Portalkran Standard 1000 kg klein 4 m teilbar | 1000 kg | klein | ja | 4000 mm | 1311040-10 | 3.150,00 € | |
Alu-Portalkran Standard 1000 kg klein 5 m teilbar | 1000 kg | klein | ja | 5000 mm | 1311050-10 | 3.650,00 € | |
Alu-Portalkran Standard 1000 kg klein 6 m teilbar | 1000 kg | klein | ja | 6000 mm | 1311060-10 | 4.150,00 € | |
Alu-Portalkran Standard 1000 kg hoch 4 m teilbar | 1000 kg | hoch | ja | 4000 mm | 1331040-10 | 4.750,00 € | |
Alu-Portalkran Standard 1000 kg klein 7 m teilbar | 1000 kg | klein | ja | 7000 mm | 1311070-10 | 4.650,00 € | |
Alu-Portalkran Standard 1000 kg hoch 5 m teilbar | 1000 kg | hoch | ja | 5000 mm | 1331050-10 | 5.250,00 € | |
Alu-Portalkran Standard 1000 kg klein 8 m teilbar | 1000 kg | klein | ja | 8000 mm | 1311080-10 | 5.150,00 € | |
Alu-Portalkran Standard 1000 kg hoch 6 m teilbar | 1000 kg | hoch | ja | 6000 mm | 1331060-10 | 5.750,00 € | |
Alu-Portalkran Standard 1000 kg hoch 7 m teilbar | 1000 kg | hoch | ja | 7000 mm | 1331070-10 | 6.250,00 € | |
Alu-Portalkran Standard 1000 kg hoch 8 m teilbar | 1000 kg | hoch | ja | 8000 mm | 1331080-10 | 6.750,00 € | |
Alu-Portalkran Standard 1000 kg mittel 4 m teilbar | 1000 kg | mittel | ja | 4000 mm | 1321040-10 | 3.500,00 € | |
Alu-Portalkran Standard 1000 kg mittel 5 m teilbar | 1000 kg | mittel | ja | 5000 mm | 1321050-10 | 4.000,00 € | |
Alu-Portalkran Standard 1000 kg mittel 6 m teilbar | 1000 kg | mittel | ja | 6000 mm | 1321060-10 | 4.500,00 € | |
Alu-Portalkran Standard 1000 kg mittel 7 m teilbar | 1000 kg | mittel | ja | 7000 mm | 1321070-10 | 5.000,00 € | |
Alu-Portalkran Standard 1000 kg mittel 8 m teilbar | 1000 kg | mittel | ja | 8000 mm | 1321080-10 | 5.500,00 € | |
Alu-Portalkran Standard 1500 kg mittel 5 m teilbar | 1500 kg | mittel | ja | 5000 mm | 1321550-10 | 4.500,00 € | |
Alu-Portalkran Standard 1500 kg mittel 6 m teilbar | 1500 kg | mittel | ja | 6000 mm | 1321560-10 | 5.000,00 € | |
Alu-Portalkran Standard 1500 kg klein 4 m teilbar | 1500 kg | klein | ja | 4000 mm | 1311540-10 | 3.650,00 € | |
Alu-Portalkran Standard 1500 kg klein 5 m teilbar | 1500 kg | klein | ja | 5000 mm | 1311550-10 | 4.150,00 € | |
Alu-Portalkran Standard 1500 kg klein 6 m teilbar | 1500 kg | klein | ja | 6000 mm | 1311560-10 | 4.650,00 € | |
Alu-Portalkran Standard 1500 kg hoch 4 m teillbar | 1500 kg | hoch | ja | 4000 mm | 1331540-10 | 5.250,00 € | |
Alu-Portalkran Standard 1500 kg hoch 5 m teillbar | 1500 kg | hoch | ja | 5000 mm | 1331550-10 | 5.750,00 € | |
Alu-Portalkran Standard 1500 kg hoch 6 m teillbar | 1500 kg | hoch | ja | 6000 mm | 1331560-10 | 6.250,00 € | |
Alu-Portalkran Standard 1500 kg mittel 4 m teilbar | 1500 kg | mittel | ja | 4000 mm | 1321540-10 | 4.000,00 € |
Der SCHILLING Alu-Portalkran Standard in mittlerer Ausführung lässt sich einfach in seine Einzelkomponenten zerlegen und ohne zusätzliches Werkzeug wieder aufbauen. Perfekt geeignet für den mobilen Einsatz, ob in der Werkstatt oder der Wildnis. Seine Einzelteile sind im Nu zu einem Kran montiert. Die meisten Teile sind über Steckverbindungen und Bolzen gesichert.
In voller Größe stellt der Kran eine imposante Konstruktion dar. Seine Füße ragen weit auseinander, um einen guten und sicheren Stand zu gewährleisten. Sein Portal ist in Höhe und Breite verstellbar und lässt sich schnell an vorhandene Gegebenheiten anpassen. Eines seiner Seitengestelle ist entlang des Portalträgers verschiebbar und bietet die Möglichkeit, die Durchfahrbreite zu verjüngen. So lassen sich die Stützen auf einen minimalen Abstand von 2,0 m zusammenschieben. Eine feine Rasterung im Holmen des Seitengestells, erlaubt die Höhenverstellung des Portalträgers.
Der Aluminiumwerkstoff und die verbauten Kunststoffteile sind für den rauen Betrieb auf Baustellen, die aggressive Umgebung in Kläranlagen und die feuchte Brise im Hafen ausgelegt. Das Konzept ist bis in seine Einzelheiten durchdacht. Leichtes, widerstandsfähiges Aluminium sorgt, selbst unter harten Bedingungen, für eine hohe Standzeit.
Auch wenn sein Gesamtgewicht aufgrund seiner robusten Bauweise schwer erscheint, lässt er sich in Einzelteilen zerlegt gut und handlich transportieren.
Der Portalträger lässt sich in zwei Teile zerlegen. Hierdruch kann er platzsparend transportiert und auf kleinstem Raum verstaut werden. Zudem findet er in Transportern oder auf Pritschen Platz. Beispielsweise lässt er sich mit folgenden Trägerlängen eingesetzen:
Eine leichtläufige Laufkatze ist im Lieferumfang schon enthalten. Serienmäßig ist das Rollfahrwerk mit einer Feststellvorrichtung ausgestattet. Durch Zug an den rot und grün farbigen Bändern wird sie ausgelöst, wodurch sie am Träger blockiert. Im Außeneinsatz oder auf Schiffen, lässt sich der Portalträger nicht immer hundertprozentig waagerecht ausrichten. Hier bedient man sich des Feststellers, um ein ungewolltes Wegrollen der belasteten Katze zu verhindern.
