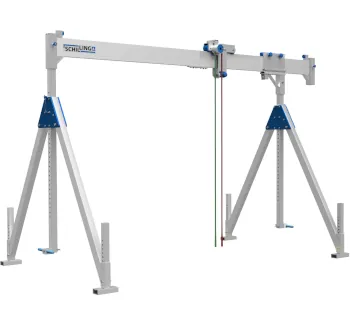

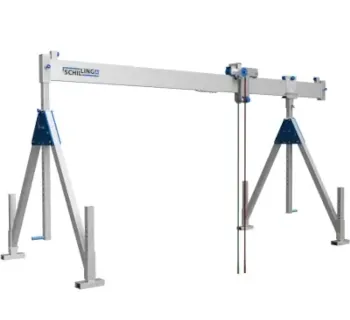

Schilling Alu-Portalkran Standard

Schilling Laufkatze für Einzelträger

Eine Laufkatze ist im Lieferprogramm des Schilling Portalkrans serienmäßig enthalten. Über einen Steckbolzen lassen sich die Hebezeuge wie Elektrokettenzüge oder Flaschenzüge befestigen und entlang des Aluträgers verfahren. Die Rollen des Rollfahrwerks sind gelagert und ermöglichen ein extrem leichtgängiges verschieben selbst unter Nennbelastung.

Die Laufkatze wird von oben auf den Portalträgerg geschoben und lässt sich auch im Nachhinein installiert. Sie passt auf Einzelträger mit einem Profil von 220 x 60 mm und hat eine Tragkraft von 1 bis 1,5 Tonnen.

Eine Feststellvorrichtung erlaubt es die Laufkatze an jeder x-beliebigen Position zu arretieren. Wird am roten Band gezogen setzt sich die Katze am Träger fest. Zieht man am grünen Band löst sich die Arretiertung und die Katze kann verfahren werden. Puffer an den Enden der Laufbahn sorgen für ein geräuschgedämpfes Aufrollen. Auch werden durch die elastischen Endanschläge Stöße absorbiert und die Konstruktion geschützt.

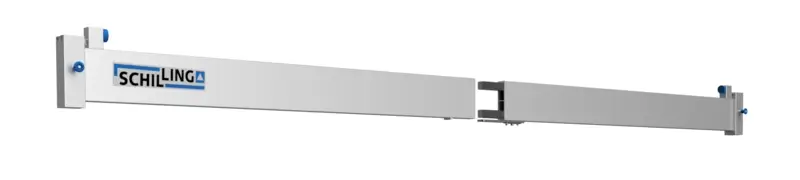

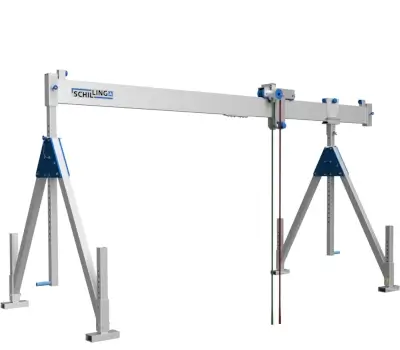

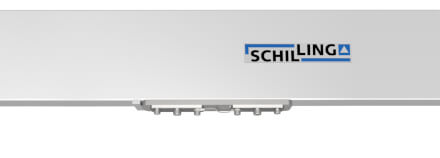

Der teilbare Alu-Träger

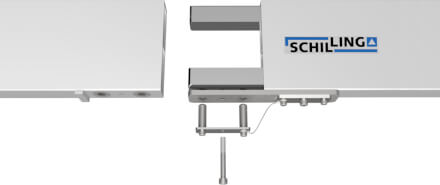

Der Alu-Portalkran wird standardmäßig mit einem teilbaren Träger ausgestattet. Die Teilung des Trägers bringt viele Vorteile mit sich. Statt der vollen Länge sind mit der Teilung nur noch Hälften oder Teilstücke zu bewegen und zu verstauen. Besonders der Transport wird erheblich erleichtert und ist logistisch besser durchzuführen. Teilstücke lassen sich einfacher tragen oder auf Regalen oder im Transporter unterbringen. Die Einlagerung wird zum Kinderspiel. Auch lassen sich die Teilstücke einzeln nutzen, wenn beispielsweise statt der 4 Meter eine Spannweite von 2 m reicht.

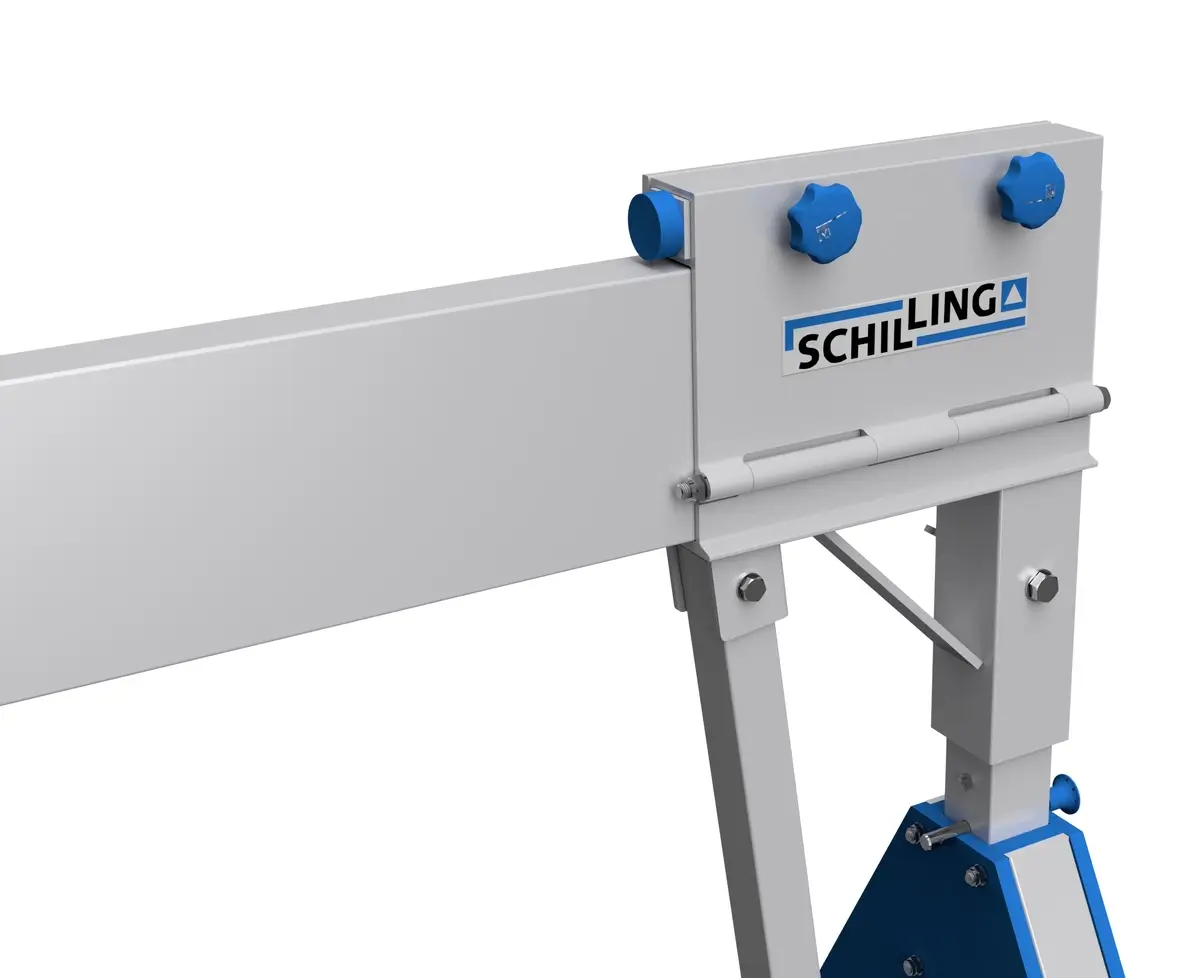

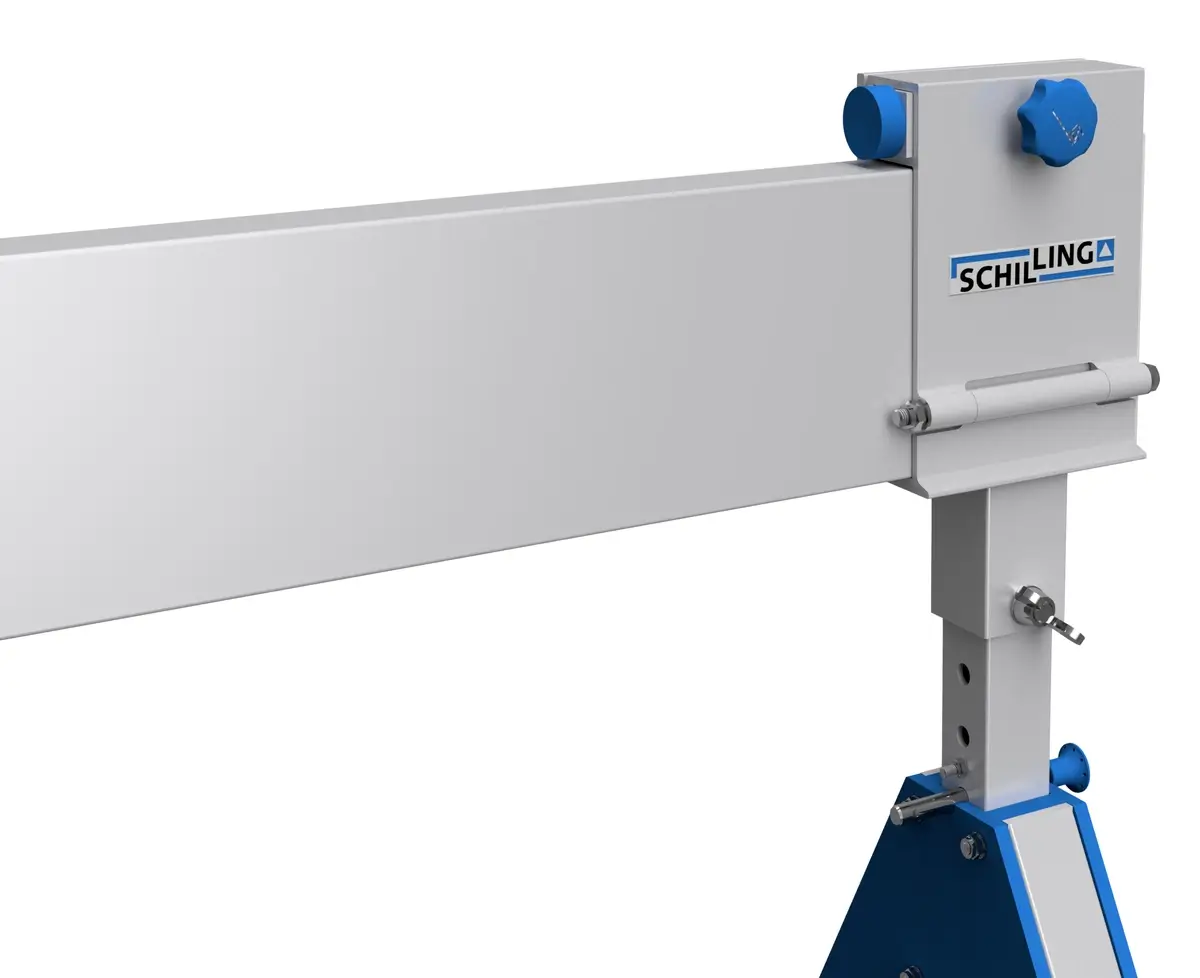

Horizontal-Versteller für Alu-Portalkran

Die Aluminium Portalkrane von Schilling werden einseitig mit einem Horizontalversteller bestückt. Mit diesem ist es möglich den Abstand der Seitengestelle zu variieren und dem jeweils benötigten Maß anzupassen. Für den Alu-Portalkran Standard sind je nach verwendetem Trägerstützenprofil unterschiedliche Horizontalversteller einzusetzen.

Die Montage ist äußerst einfach und werkzeuglos durchzuführen. Der Horizontalversteller wird auf die kürzere Trägerstütze geschoben und mittels Sechskantschraube, Scheibe und Mutter gesichert. Der Anschlagpuffer zeigt Richtung Innenseite. Durch lösen der blauen Sterngriffschraube lässt sich der Deckel aufklappen und der Alu-Träger eingelen. Durch Schließen der Klappe und arretieren der blauen Sterngriffschrauben wird der Aufbau des Krans auf dieser Trägerseite komplettiert.

Umlaufendes Band (als Zubehör erhältlich)

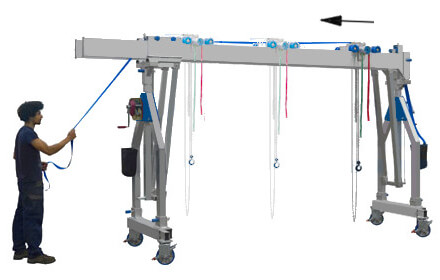

Das Umlaufende Band ermöglicht ein Verfahren der Laufkatze, ohne dabei an der Last oder am Laststrang stehen zu müssen. Ist der Kran beispielsweise über Gruben, Luken, Gefahrenstellen oder Maschinen aufgebaut, ist ein Bewegen der Last entlang des Trägers kaum anders möglich.

Das Umlaufende Band ist oben am Rollfahrwerk montiert. Von hieraus wird es längs des Krans an den Seiten nach unten geführt. Anstelle der Umlenkung sorgen Klemmvorrichtungen für die nötige Spannung. An den Seitengestellen sind Tröge angebracht in denen das lose Band verstaut wird. Aufgrund der unterschiedlichen Kranhöhen ist die Bandlänge von der jeweiligen Höhe des Krans abhängig. Ein Durchhängen des Bandes wird durch Gewichte an beiden Enden verhindert.

Der Anwender steht außerhalb des Gefahrenbereichs, um von dort aus die Laufkatze auf dem Alu-Träger bzw. Alu-Doppelträger bewegen zu können.

Handwinden zur Höhenverstellung (als Zubehör erhältlich)

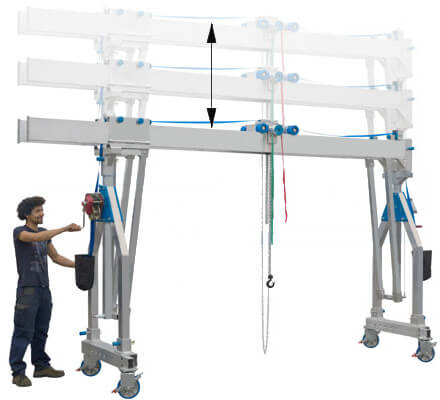

Dieses Feature erleichtert die Höhenverstellung und das Anheben oder Absenken des Portals. Insbesondere wird das Aufstellen des Alu-Portalkrans deutlich vereinfacht. So lässt sich der Kran auf niedrigstem Niveau aufbauen und anschließend erst mit Hilfe der Winden auf die gewünschte Arbeitshöhe einstellen.

Auf Grund der enormen Abmessungen bei mittleren und hohen Baugrößen, bei schweren Varianten mit Doppelträgern, großen Längen der Alu-Träger oder zusätzlichen Gewichten durch eingehängte Flaschenzüge oder Elektrokettenzüge bietet sich die Höhenverstellung mittels Handwinden an.

Die Winden sind werksseitig an den Außenflanken der Seitengestelle befestigt. Ihre Seile werden unterhalb der Trägerstützen umgelenkt und gegenüberliegend auf Höhe der Handwinden wieder angeschlagen. Bei Inbetriebnahme der Winden hebt oder senkt sich das Portal. Der Hub sollte auf beiden Seiten des Krans gleichmäßig erfolgen, damit sich die Trägerstützen in den seitlichen Führungen nicht verkanten.

Platzsparend lassen sich die Kurbelgriffe umklappen. Bei den Seilen handelt es sich um Kernmantelseile mit abriebfestem Mantelgeflecht.

Wir empfehlen die Handwinden zur Höhenverstellung gleich bei Kauf des Alu-Portalkrans mit zu bestellen. Eine nachträgliche Montage kann nur durch den Hersteller erfolgen, wodurch ein Einschicken des Krans zumindest der beiden Seitengestelle erforderlich ist.

Verkabelung und Stromzuführung (als Zubehör erhältlich)

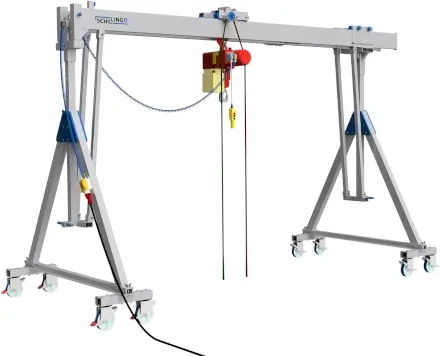

Bei Kombination eines Alu-Portalkrans mit einem Elektrokettenzug bietet Schilling eine werkseitige Verkabelung des Hebezeugs an. Der Alu-Portalkran wird dann anschluss- und betriebsbereit samt Elektrokettenzug ausgeliefert.

Zudem erfolgt eine Abnahme inkl. Ausstellung eines Prüfprotokolls gemäß DIN VDE 0701/0702, BetrSichV, BGV A 3.

Die Verkabelung ist standardmäßig für einen Elektrokettenzug mit Drehstrom-Versorgung 400V/50Hz/16A vorgesehen, kann aber auch für einen Elektrokettenzug mit einer einphasigen Stromversorgung 230V/50Hz/10A ausgeführt werden. Serienmäßig enthält das Paket eine 5-polige PUR-Wendelleitung mit Schalter, Phasenwender und CEE-Anschluss. Der elektrische Anschluss des Elektrokettenzuges erfolgt über eine Steckverbindung mit Schutzart IP 66. Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet.

Beim Doppel-Portalträger wird ein Verbindungsglied benötigt, um den Elektrokettenzug niedriger zu hängen. Elektrokettenzüge passen in aller Regel nicht zwischen die beiden Alu-Träger. Der Abstand bzw. die lichte Weite zwischen den Trägern beträgt 250 mm. Aus diesem Grund wird der Kettenzug mit einem Distanzstück um dieses Maß abgehängt.

Mit der Stromzuführung brauch der Kran nur noch über ein Verlängerungskabel mit einer Stromquelle verbunden werden. Die Wendelleitung sorgt für eine benutzerfreundliche Bedienung des Zuges und ermöglicht einen sicheren Betrieb.

Wandkonsole (als Zubehör erhältlich)

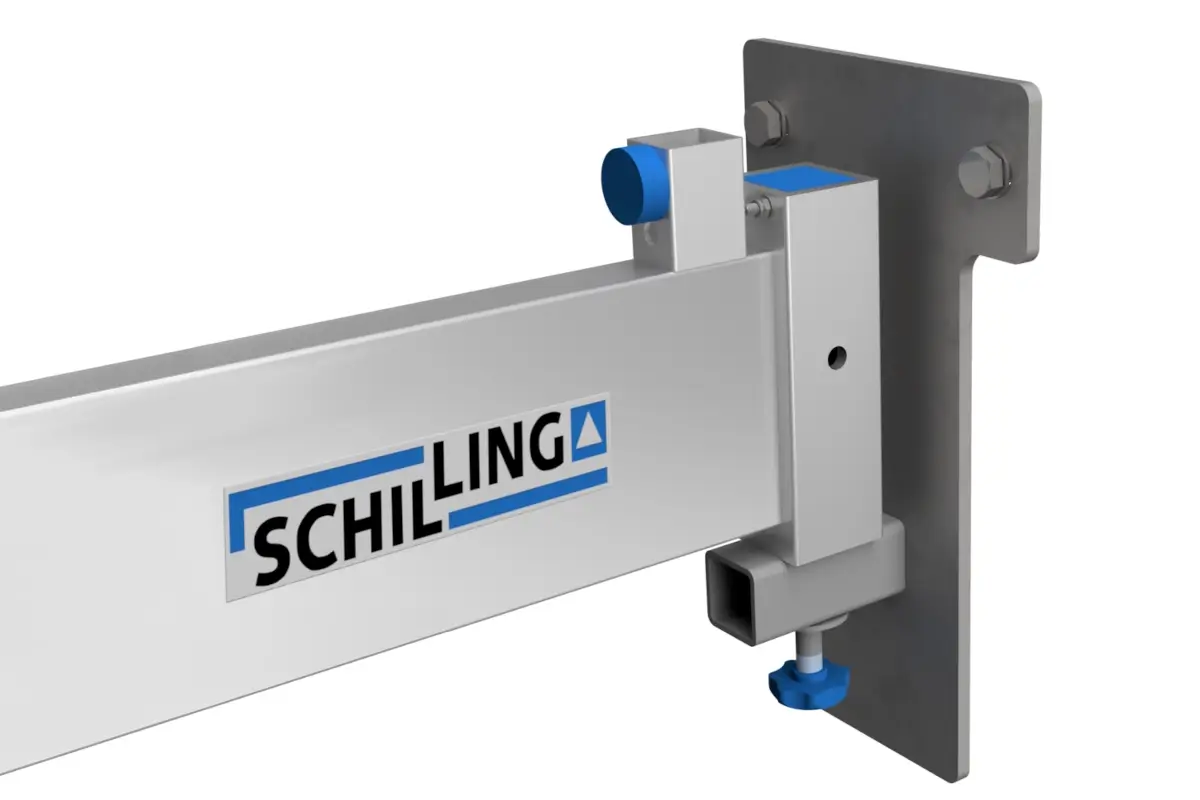

Mit der Wandkonsole kann der Alu-Träger auf einer Seite an der Wand befestigt werden. Insbesondere über Tür- oder Fensteröffnungen wird somit der Einsatzbereich des Alu-Portalkrans erweitert. Der Alu-Träger/Alu-Doppelträger ist auf der Wandkonsole um 180° schwenkbar (im unbelasteten Zustand).

Wandkonsole für Alu-Portalkrane mit Einzelträger

• für Alu-Portalkran stationär: klein, mittel - Artikel-Nr. 23001
• für Alu-Portalkran stationär: hoch und fahrbar: klein, mittel, hoch - Artikel-Nr.: 23002

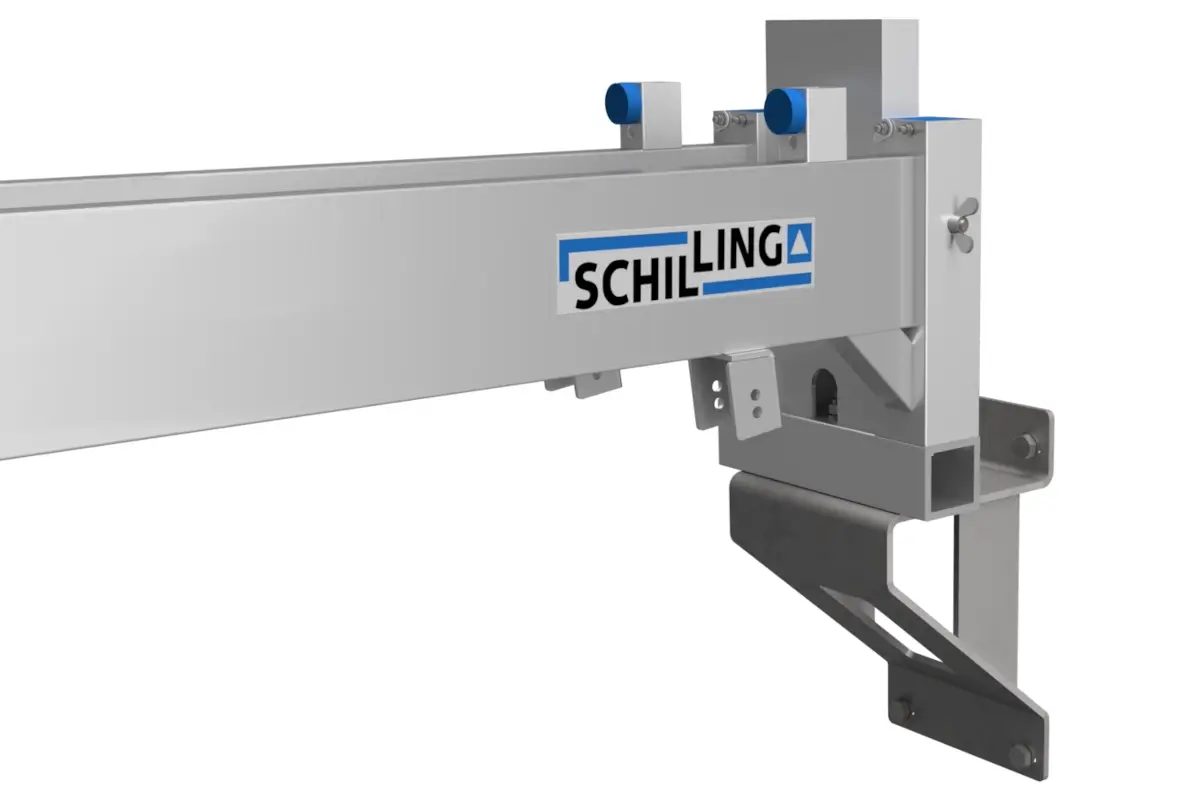

Wandkonsole für Alu-Portalkrane mit Doppelträger

• für Alu-Portalkran mit Doppelträger - Artikel-Nr. 23003

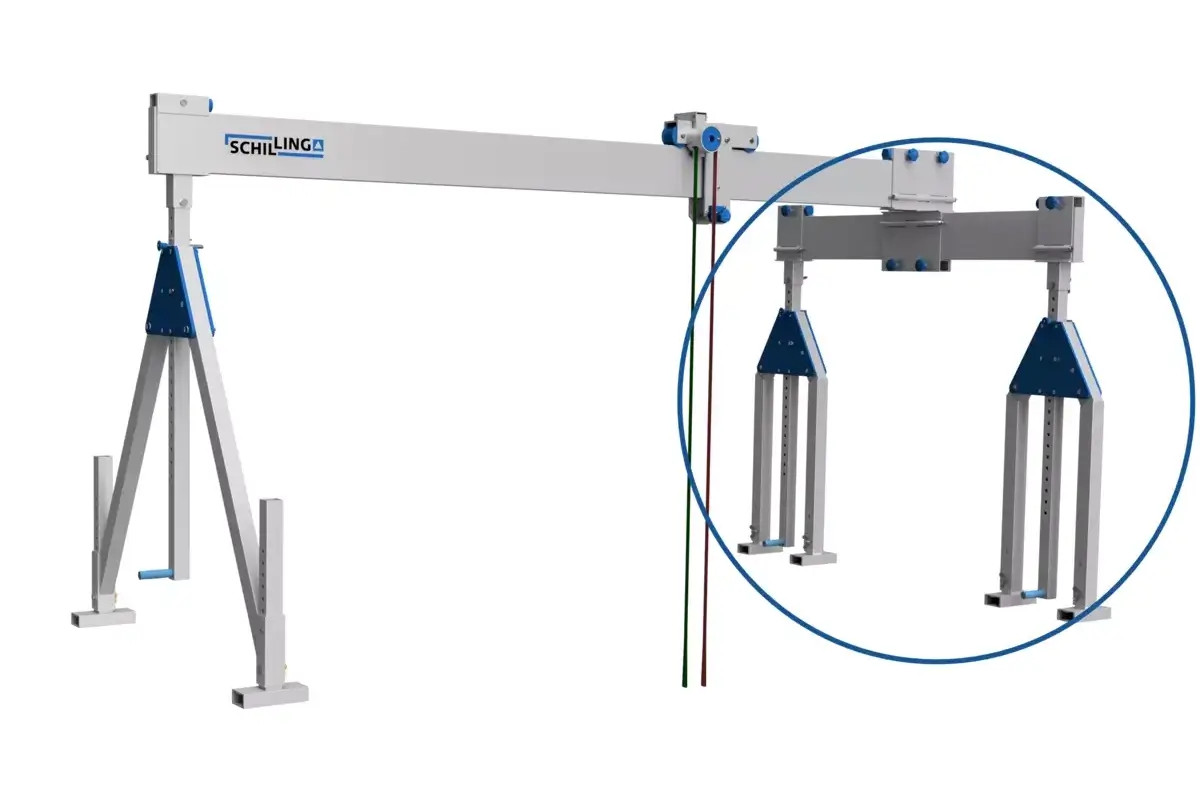

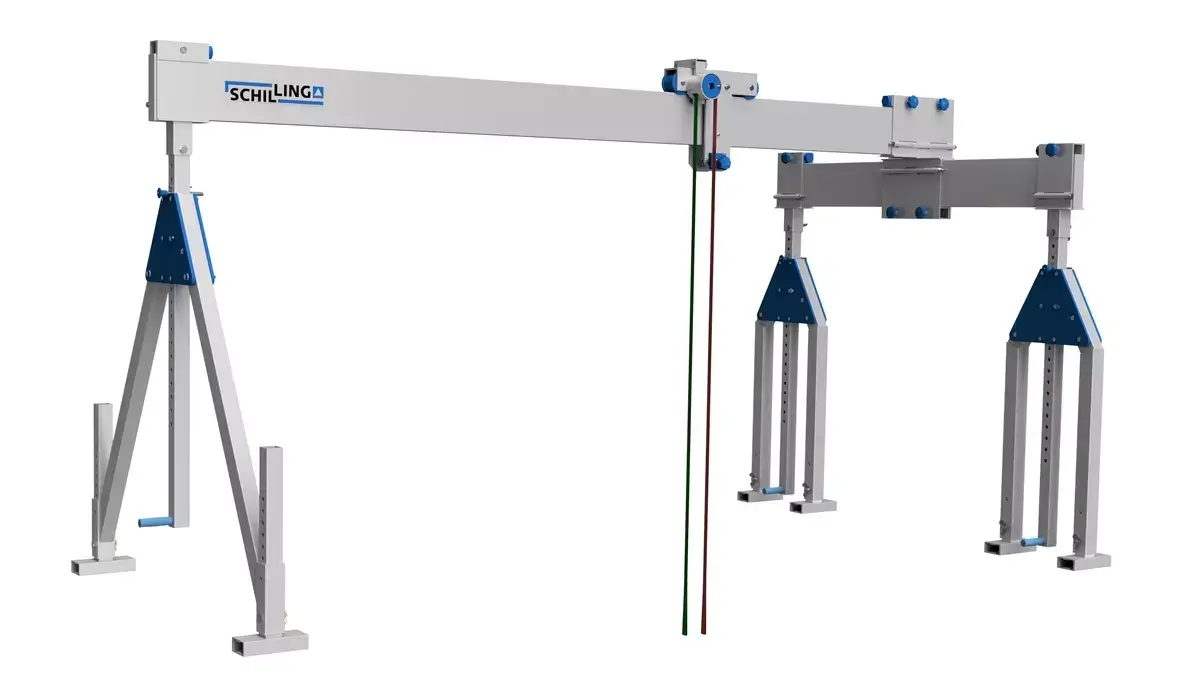

Alu-Portalkran mit Ausleger-Seitengestell (als Zubehör erhältlich)

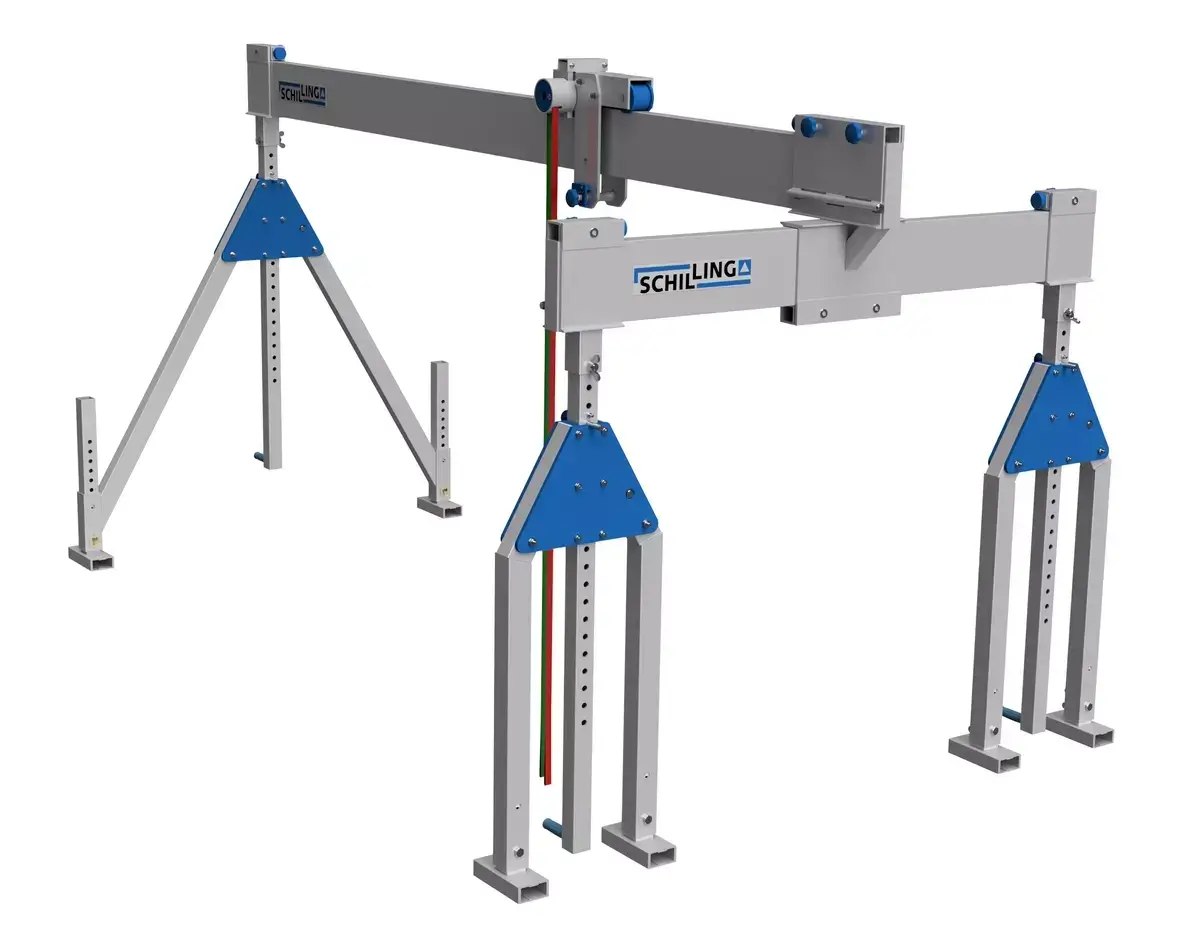

Wenn immer die Stellfläche des Alu-Portalkrans mit Gegenständen blockiert wird lässt sich alternativ ein Ausleger-Seitengestell montieren. Ob Maschinenteile im Weg stehen, Rohre kreuzen oder Gräben überwunden werden müssen, das Ausleger-Seitengestell hilft aus. Auch wenn die Last direkt vor der Wand steht kommt das Seitengestell zum Einsatz.

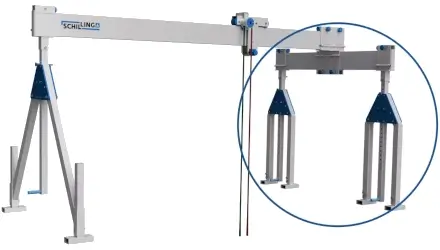

Das Portal schafft Platz für Barrieren aller Art. Zwei senkrechte Ständer sind mit einer Traverse verbunden, auf der der Aluträger des Krans aufliegt. In der Höhe sind die Stützen verstellbar. Seitlich lassen sie sich auf der Traverse verschieben. Auch die Aufnahme des Protalträgers ist horizontal und stufenlos verschiebbar. Auf diese Weise ist der Aufbau des Krans höchst flexibel zu gestalten.

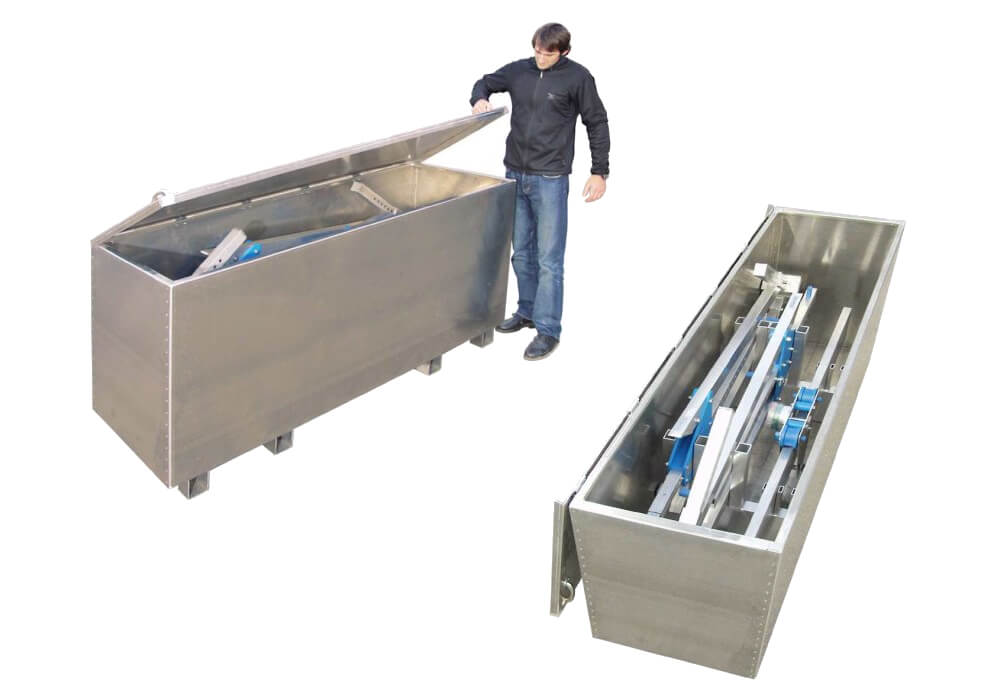

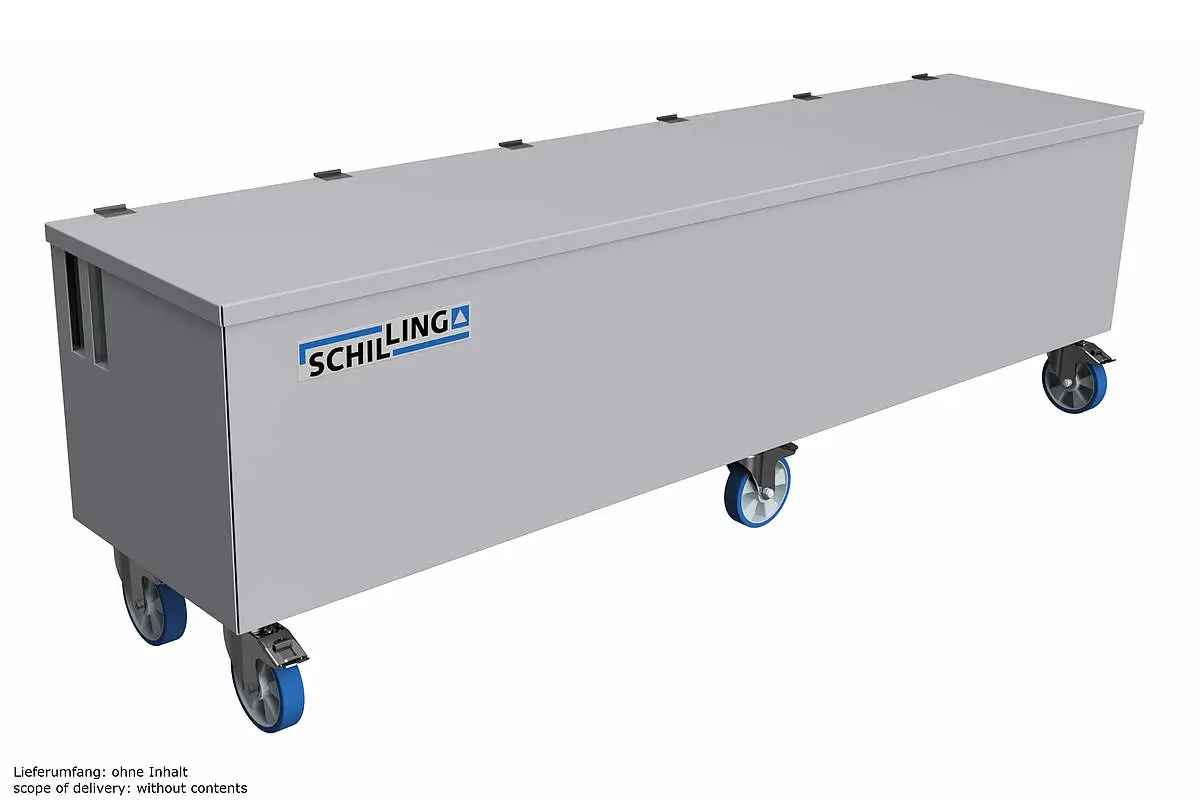

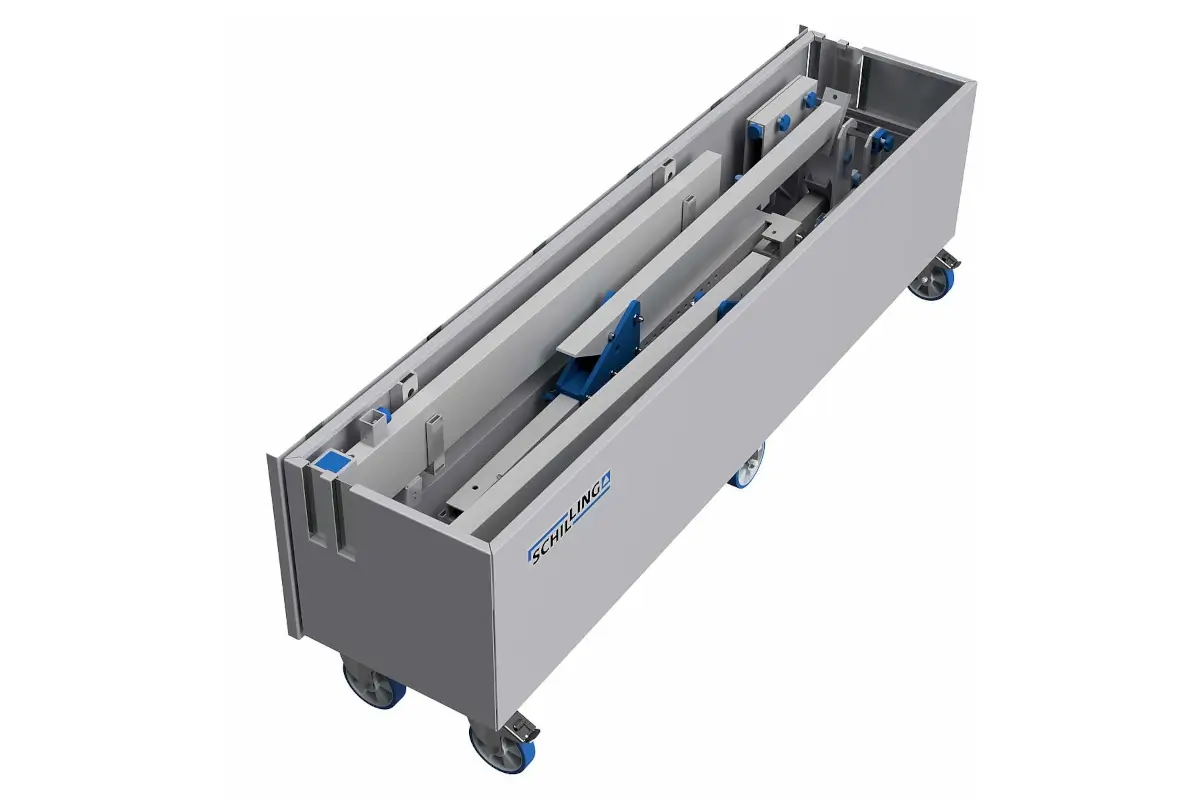

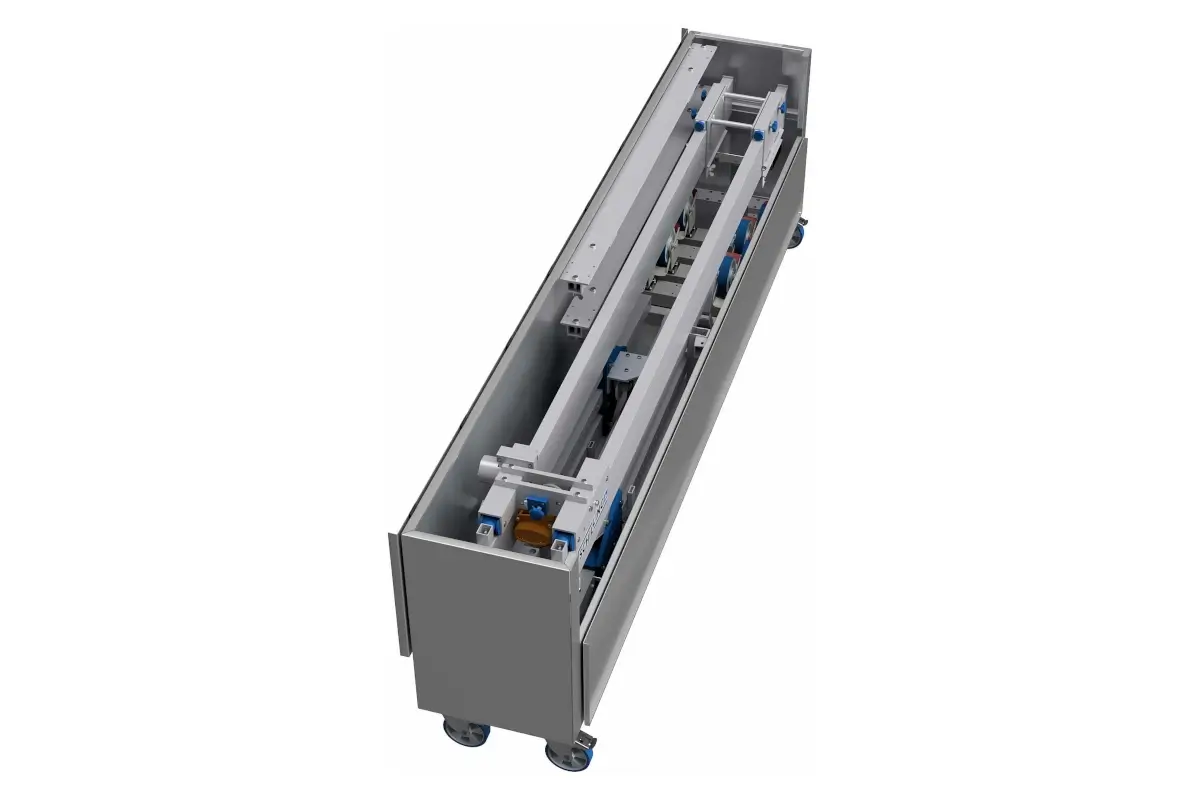

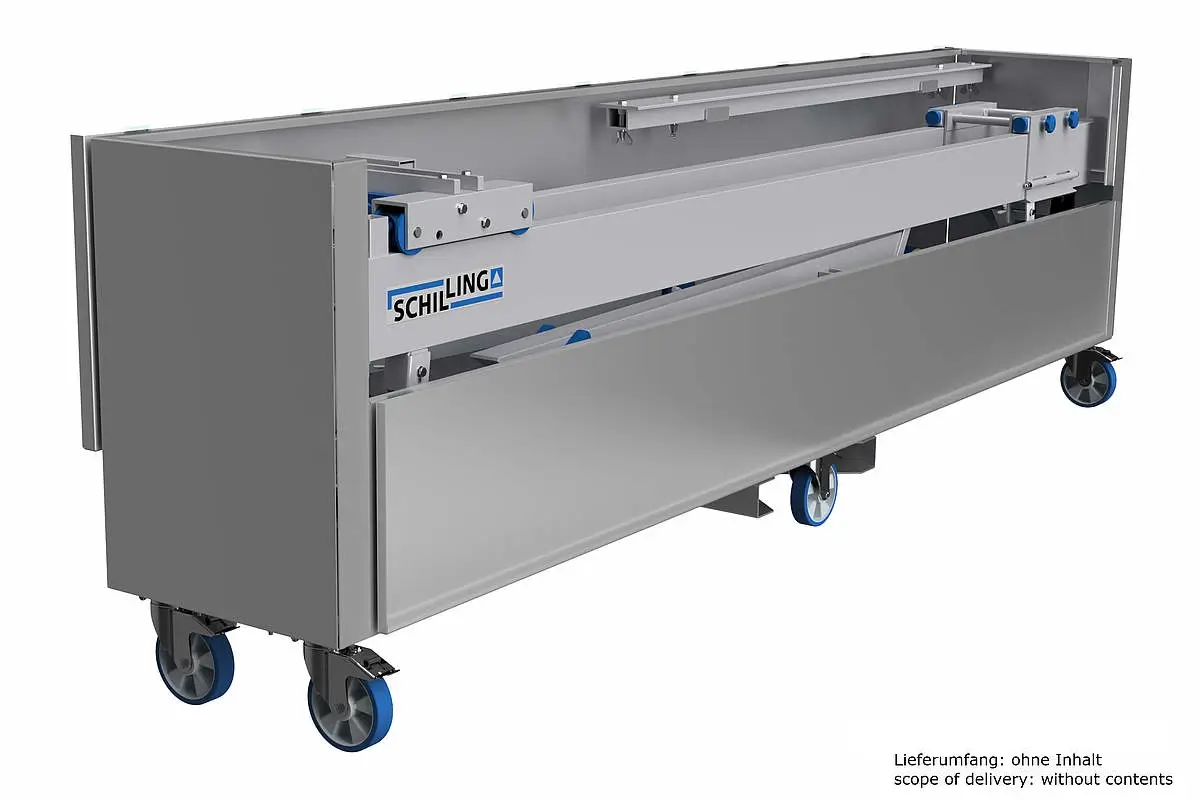

Transportkiste (als Zubehör erhältlich)

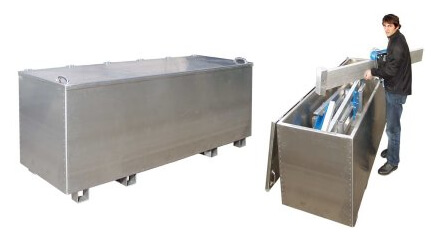

Für einen schonenenden Transport oder eine sichere Aufbewahrung empfiehlt es sich, eine Alukiste für den Alu-Portalkran anfertigen zu lassen. Diese wird von Schilling auf den jeweiligen Alu-Portalkran samt Zubehör angepasst. Auf diese Weise bleiben alle Komponenten beisammen und gehen nicht verloren. Die einzelnen Bauteile des Alu-Portalkrans lassen sich in der Kiste vollständig und systematisch unterbringen. Alles hat seinen Platz. Zudem spart die Kiste Platz.

Die Verarbeitung ist exquisit. Der Deckel ist mit Scharnieren versehen und lässt sich mit einem Vorhängeschloss verschließen. Zwei auf dem Deckel angebrachte Schalenklappgriffe erleichtern das Öffnen. Sechs Räder mit integrierter Rad- und Drehkranzbremse sorgen für Mobilität. Die Alu-Kiste lässt sich ohne weitere Hilfsmittel einfach von Hand bewegen. Alternativ kann die Kiste mittels Gabelstapler aufgenommen und befördert werden. Ein verstärkter Boden ermöglicht den Transport auf Gabelstaplerzinken und vereinfacht das Verladen auf LKWs oder Kleintransporter.

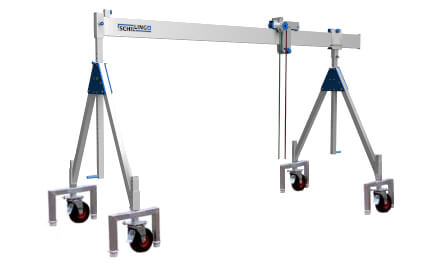

Fahrgestell (als Zubehör erhältlich)

Das Fahrgestell dient zum Verfahren des unbelasteten Alu-Portalkrans. Der Alu-Portalkran kann mit diesen Untersätzern mühelos zum nächsten Einsatzort gefahren werden. Das Fahrgestell erspart häufigen Auf- und Abbau. Unter Belastung werden die federnd gelagerten Rollen eingedrückt, sodass sich der Kran auf seine Füße stellt. Die Gabeln lassen sich in der Höhe einzeln verstellen. Zudem dienen sie beim Aufbau des Krans als Stütze der Seitengestelle. In ihnen bleibt das Seitengestell bei der Montage bzw. Demontage von alleine stehen.

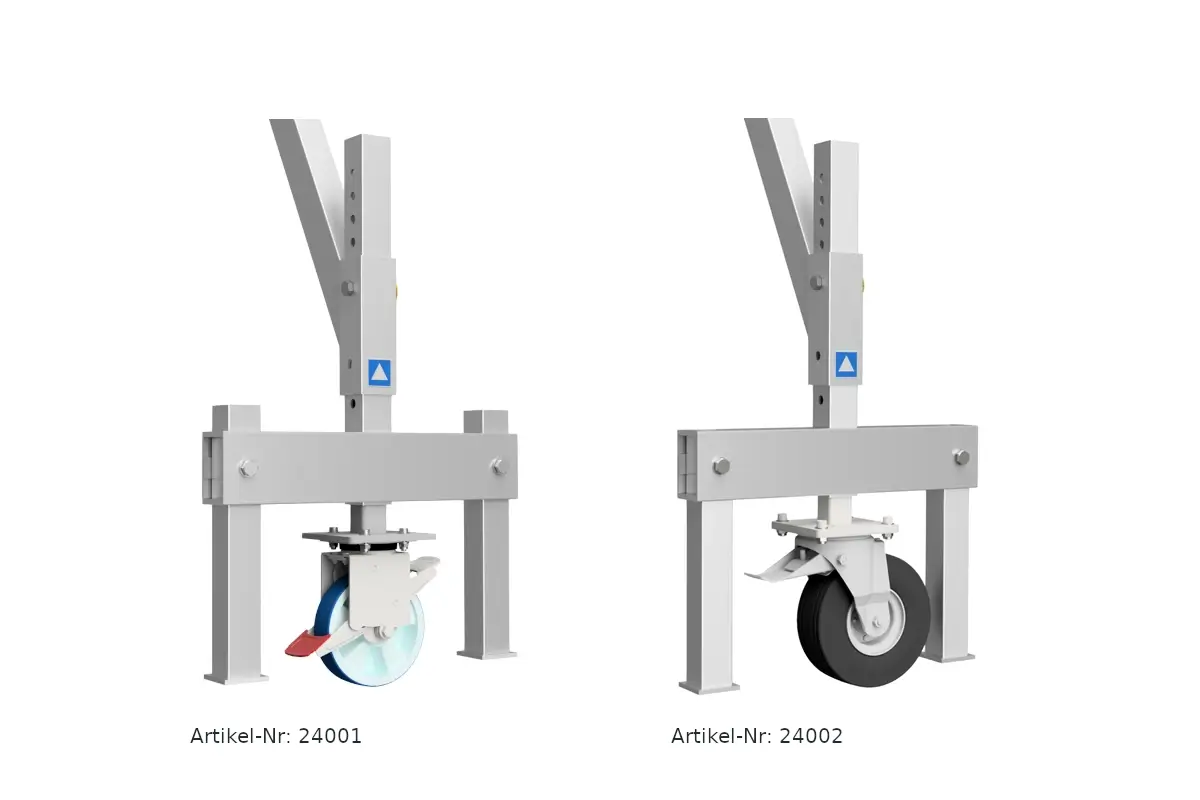

Fahrgestell für den Innenbereich

• 4 Stahlblech-Lenkrollen, mit integrierter Rad- und Drehkranzbremse - Artikel-Nr.: 24001

Fahrgestell für den Innen- und Außenbereich

• 4 Stahlblech-Lenkrollen, mit integrierter Rad- und Drehkranzbremse - Artikel-Nr.: 24002
