Hadef Ratschzug 53/07
Der Ratschzug 53/07 von HADEF ist ein robuster Hebelzug der Premium-Line für Heben, Ziehen und Spannen von Lasten in Industrie, Bau und Montage. Er deckt einen Tragfähigkeitsbereich von 0.8 t bis 9.0 t ab und verfügt über einen leichtgängigen Kettenfreilauf für schnelles Positionieren der unbelasteten Kette. Eine gekapselte Lastdruckbremse und verstärkte Hakensicherungen sorgen für sicheres und kontrolliertes Arbeiten gemäß EN 13157.
- Breites Traglastspektrum von 0.8 t bis 9.0 t
- Leichtgängiger Kettenfreilauf für schnelles Einrichten
- Gekapselte Lastdruckbremse für kontrolliertes Halten der Last
- Verstärkte Hakensicherungen an Trag- und Lasthaken
- Normkonform nach EN 13157
Kettenstrang
Artikel-Nr.:
Der Ratschzug 53/07 von HADEF ist ein robuster Hebelzug der Premium-Line für Heben, Ziehen und Spannen von Lasten in Industrie, Bau und Montage. Er deckt einen Tragfähigkeitsbereich von 0.8 t bis 9.0 t ab und verfügt über einen leichtgängigen Kettenfreilauf für schnelles Positionieren der unbelasteten Kette. Eine gekapselte Lastdruckbremse und verstärkte Hakensicherungen sorgen für sicheres und kontrolliertes Arbeiten gemäß EN 13157.
- Breites Traglastspektrum von 0.8 t bis 9.0 t
- Leichtgängiger Kettenfreilauf für schnelles Einrichten
- Gekapselte Lastdruckbremse für kontrolliertes Halten der Last
- Verstärkte Hakensicherungen an Trag- und Lasthaken
- Normkonform nach EN 13157
Informationen: Ratschzug 53/07
Der Ratschzug 53/07 von Hadef vereint kompakte Bauweise, hohe Bedienfreundlichkeit und kompromisslose Sicherheit. Entwickelt für anspruchsvolle Einsätze in Industrie, Montage und Werftbetrieb überzeugt er durch seine robuste Konstruktion, exzellenten Korrosionsschutz und eine außergewöhnlich langlebige Mechanik. Dank hochwertiger Verarbeitung und innovativer Technik zählt der 53/07 zur Hadef PREMIUM LINE und ist in Traglasten von 0.8 bis 9 Tonnen verfügbar.
Erhöhte Bremsleistung

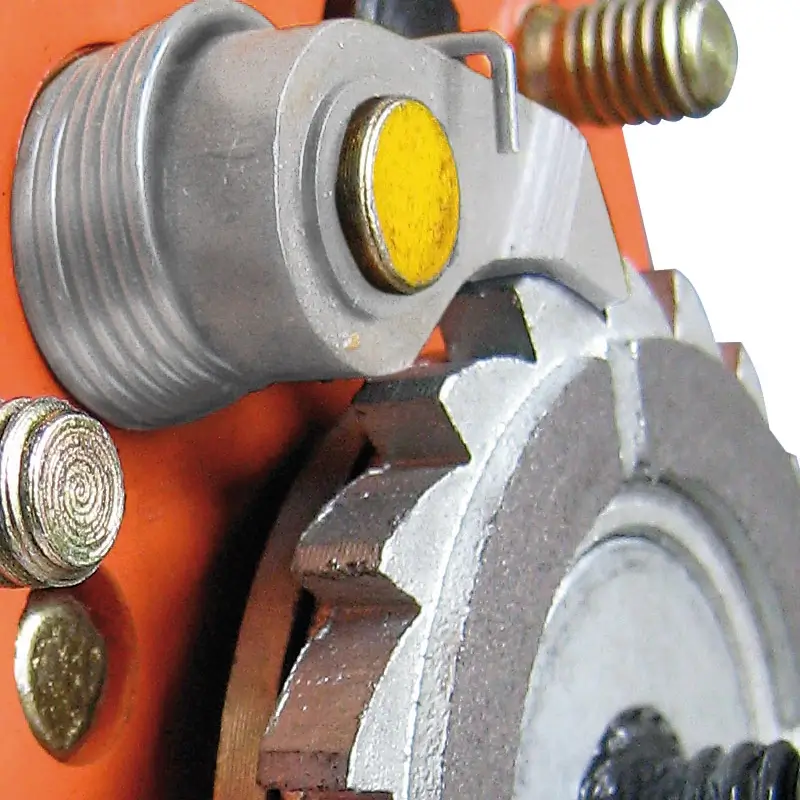

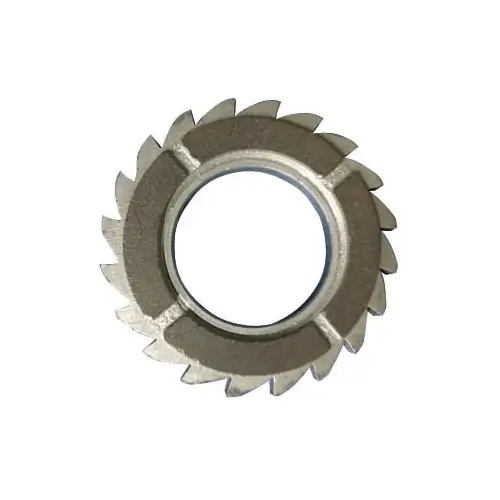

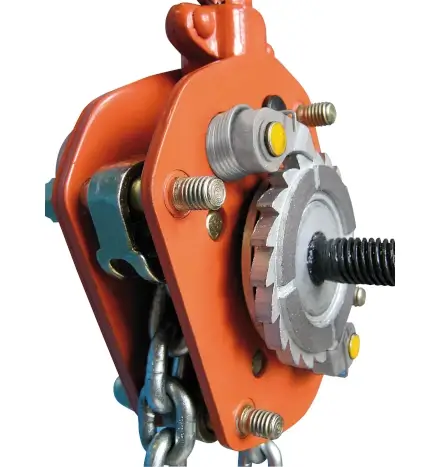

Das präzise gefertigte Ratschenrad mit aufgesintertem Bremsbelag sorgt für eine gleichmäßige, kontrollierte Bremswirkung bei minimalem Verschleiß. Zwei gegenüberliegende Sperrklinken garantieren doppelte Sicherheit und höchste Zuverlässigkeit – selbst bei anspruchsvollen Überkopf-Montagen. Die integrierte Freischaltfunktion ermöglicht das schnelle Durchziehen der unbelasteten Kette und vereinfacht das exakte Positionieren des Lasthakens erheblich.

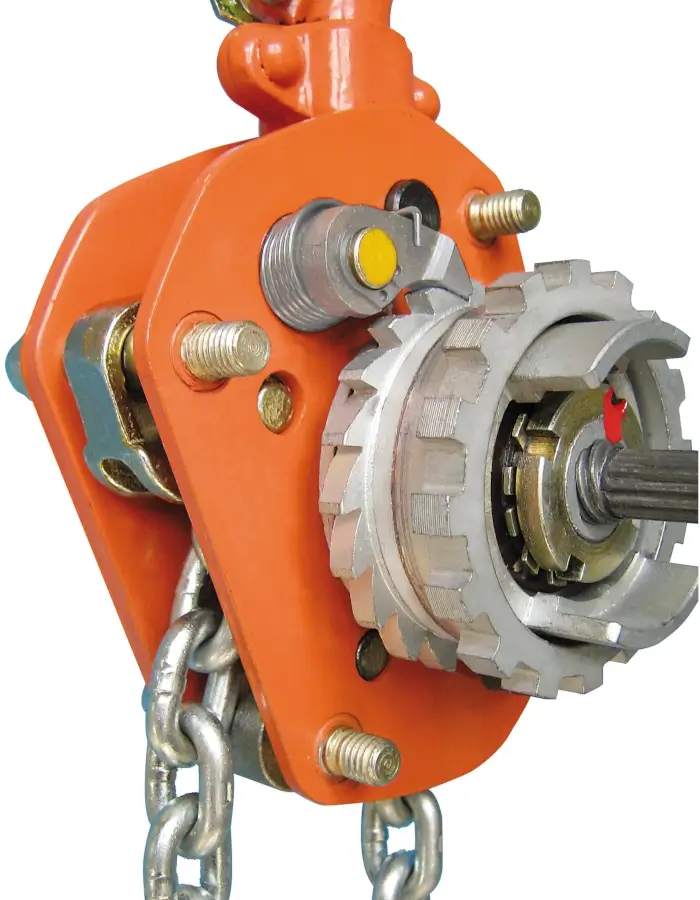

Optional sorgt die Rutschkupplung für zusätzlichen Schutz: Sie verhindert Überlastungen zuverlässig und minimiert das Risiko von Fehlbedienungen – ein entscheidender Sicherheitsvorteil im täglichen Einsatz.

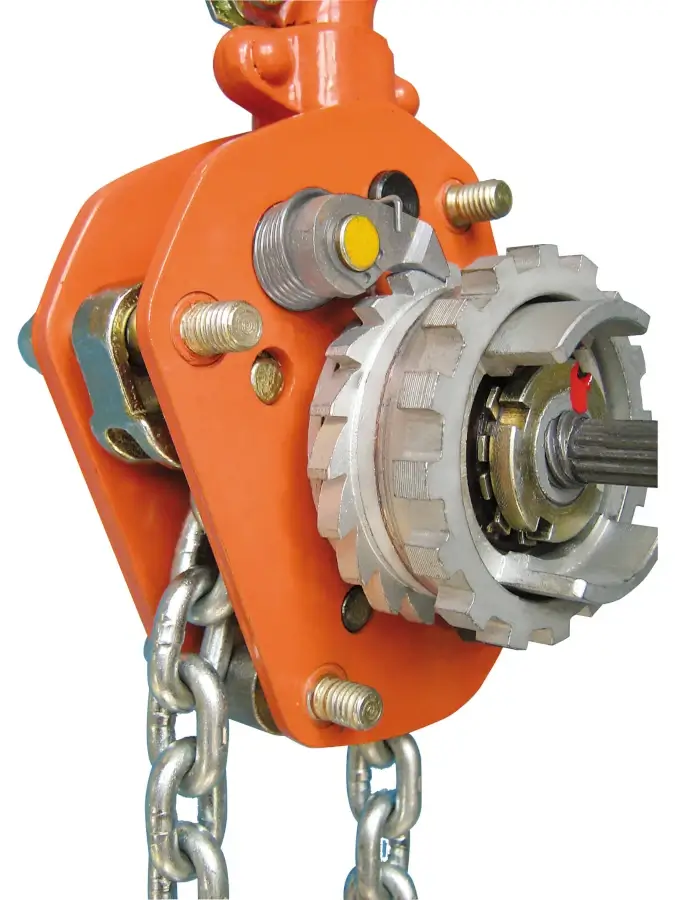

Die optionale Rutschkupplung gewährleistet einen sicheren Betrieb und schließt eine Fehlbedienung weitestgehend aus.
Das robuste Gehäuse
Das präzise gefertigte Ratschenrad mit aufgesintertem Bremsbelag sorgt für eine gleichmäßige, kontrollierte Bremswirkung bei minimalem Verschleiß. Zwei gegenüberliegende Sperrklinken garantieren doppelte Sicherheit und höchste Zuverlässigkeit – selbst bei anspruchsvollen Überkopf-Montagen. Die integrierte Freischaltfunktion ermöglicht das schnelle Durchziehen der unbelasteten Kette und vereinfacht das exakte Positionieren des Lasthakens erheblich.
Optional sorgt die Rutschkupplung für zusätzlichen Schutz: Sie verhindert Überlastungen zuverlässig und minimiert das Risiko von Fehlbedienungen – ein entscheidender Sicherheitsvorteil im täglichen Einsatz.

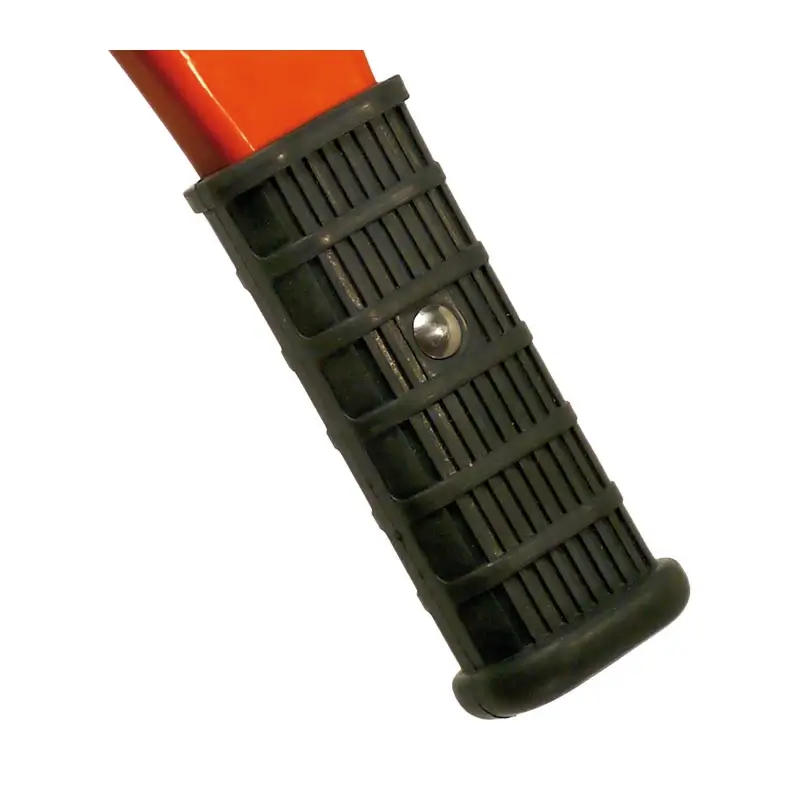

Der ergonomisch geformte Handhebel ist mit einem rutschfesten Griff aus technischem Thermoplast ausgestattet. Die angenehm weiche, taktile Oberfläche ermöglicht kraftsparendes Arbeiten, reduziert Ermüdungserscheinungen und bleibt dabei widerstandsfähig gegenüber Witterung, Schmutz und langjähriger Beanspruchung.

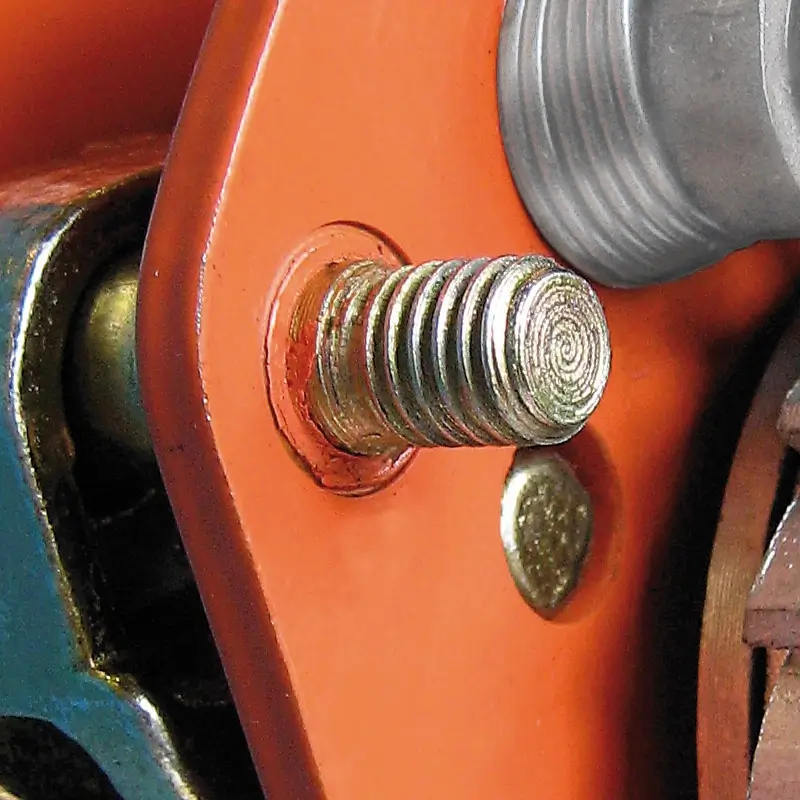

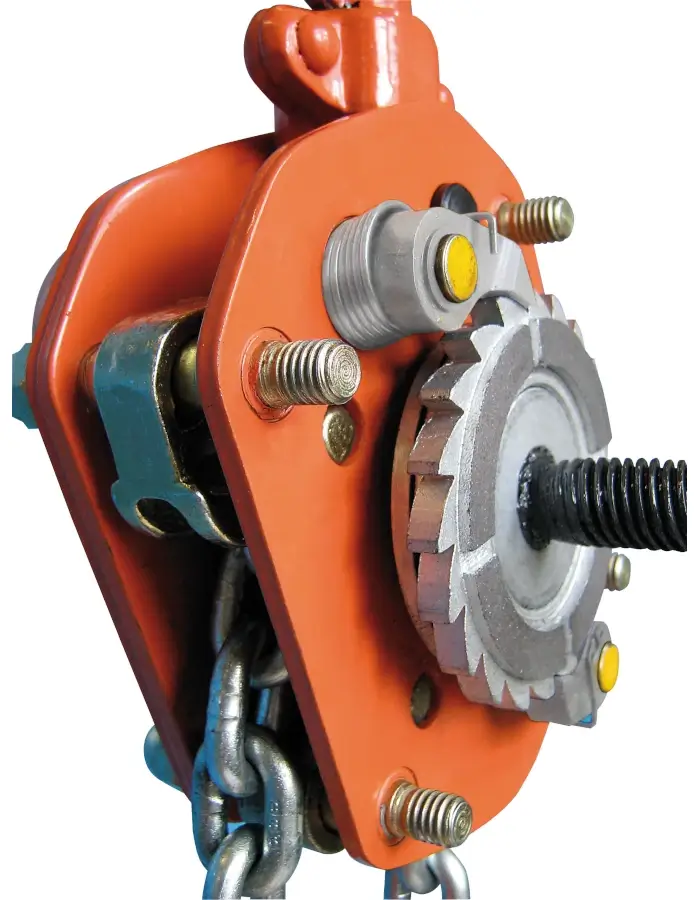

Ein weiteres konstruktives Highlight ist das Verpressen der Stehbolzen mit den Seitenplatten. Im Gegensatz zu herkömmlich verschraubten Lösungen erhöht dieses Verfahren die Steifigkeit deutlich und steigert die Sicherheit erheblich. Die Seitenplatten aus hochlegiertem Stahl übernehmen einen Großteil der Last und verleihen dem Ratschzug seine außergewöhnliche Stabilität und Langlebigkeit.
Die Haken

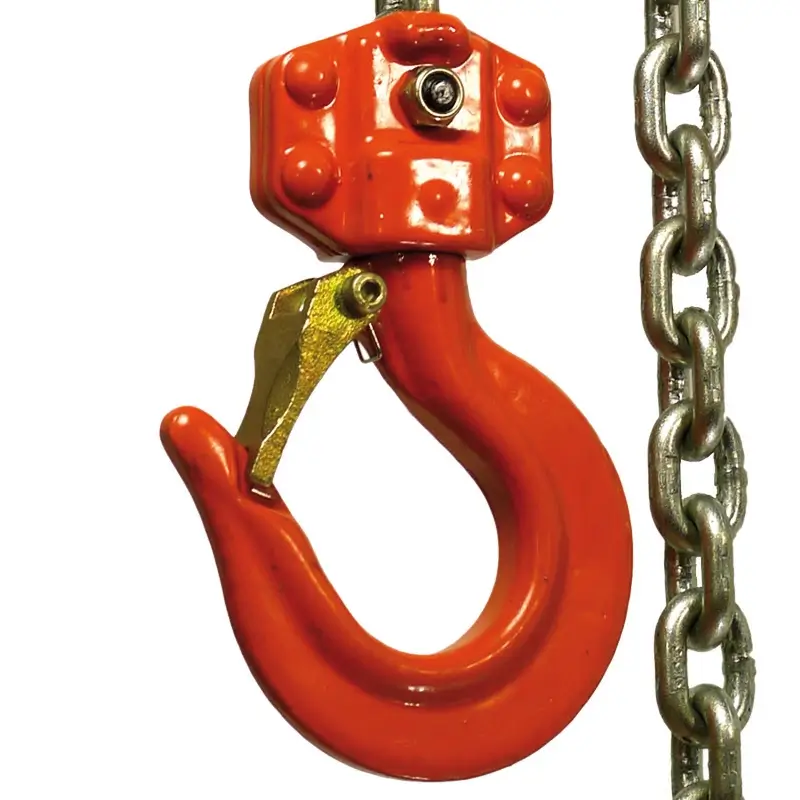

Trag- und Lasthaken sind gesenkgeschmiedet und mit gut sichtbaren Markierungen versehen, die ein mögliches Aufbiegen durch Überlast frühzeitig erkennen lassen. Eine stabile Sicherungsfalle aus Stahlguss greift formschlüssig in die Hakenspitze und ist auch für seitliche Belastungen ausgelegt. Die Befestigung mittels Schraube und Mutter ermöglicht einen schnellen, unkomplizierten Austausch – ideal für den professionellen Dauereinsatz.
Das leichtgängige Stirnradgetriebe
Ritzelwelle und Unterlegscheibe sind gesenkgeschmiedet und mit Titan legiert, wodurch eine außergewöhnlich hohe Festigkeit bei gleichzeitig leichtem Lauf erreicht wird. Die gelagerte Ausführung der Zahnräder erhöht den Wirkungsgrad spürbar und reduziert den Kraftaufwand beim Heben und Ziehen. Abgedichtete Rollenlager im Käfig sowie ein hochleistungsfähiges Premium-Fett verlängern die Schmierintervalle, minimieren Reibung und sorgen selbst unter hoher Last für eine effiziente, kontrollierte und dauerhaft zuverlässige Performance.
Ratschzug 53/07 von HADEF – Premium-Line für Heben, Ziehen und Spannen
Der HADEF Ratschzug 53/07 (Premium-Line) ist ein handbetriebener Hebelzug zum Heben/Senken, Ziehen, Spannen und Verzurren – ausgelegt für anspruchsvolle Einsätze in Industrie, Bau und Werft. Die Baureihe deckt Tragfähigkeiten von 0.8 t bis 9.0 t ab und kombiniert ein robustes Gehäuse mit einem sehr leichtgängigen Kettenfreilauf für das schnelle Durchziehen der unbelasteten Kette.
Die Sicherheit wird u. a. durch eine verstärkte Hakensicherung, eine vollständig gekapselte Lastdruckbremse sowie ein modernes Bremssystem mit aufgesinterten Bremsbelägen unterstützt. Die verzinkte Qualitätslastkette sorgt zudem für guten Korrosionsschutz im täglichen Einsatz.
Technische Highlights
- Wartungsarmes Bremssystem mit aufgesinterten Bremsbelägen für gleichmäßige Bremsleistung
- Gekapselte Lastdruckbremse für kontrolliertes Halten der Last
- Kettenfreilauf (schnelles Durchziehen der unbelasteten Kette) für effizientes Positionieren
- Verstärkte Hakensicherung an Trag- und Lasthaken
- Korrosionsschutz der unlackierten Teile und verzinkte Lastkette
Einsatzbereiche
- Montage und Instandhaltung: Positionieren, Ausrichten und kontrolliertes Umsetzen von Baugruppen
- Baustelle: Ziehen/Spannen bei beengten Platzverhältnissen (Hebelbetrieb ohne Strom)
- Werftbetrieb: robuste Ausführung für raue Umgebungen
- Verzurren: geeignet, wenn Anwendung und Anschlagpunkte dafür ausgelegt sind (Anleitung beachten)
Varianten & Unterschiede
Unter der Produktfamilie werden häufig 53/07 und 53/09 gemeinsam geführt: Der 53/07 ist die Standardausführung der Premium-Line, während der 53/09 je nach Ausführung zusätzlichen Geräteschutz über eine Rutschkupplung bieten kann (Überlast-/Fehlbedienungsschutz). Für spezielle Einsatzorte sind je nach Bedarf auch ATEX-Ausführungen (auf Anfrage) verfügbar.
| Variante | Tragfähigkeitsbereich | Typischer Vorteil | Wann sinnvoll? |
|---|---|---|---|
| 53/07 | 0.8 t – 9.0 t | Allround-Hebelzug mit leichtgängigem Freilauf und Premium-Bremssystem | Standard-Heben/Ziehen/Spannen im täglichen Industrie- und Montageeinsatz |
| 53/09 (Baureihe) | 0.8 t – 9.0 t | Optional Rutschkupplung als Geräteschutz (zusätzliche Absicherung gegen Überlast) | Wenn häufiges Arbeiten nahe der Lastgrenze oder wechselnde Bediener zu erwarten sind |
| ATEX (optional) | abhängig von Ausführung | Geeignet für definierte Ex-Bereiche gemäß Spezifikation | Wenn Explosionsschutz gefordert ist (Projekt- und Zonenanforderung prüfen) |
Praxis-Tipp: Wählen Sie die Tragfähigkeit so, dass ausreichend Reserve zur Last besteht, und prüfen Sie die passende Hubhöhe (z. B. 1.5 m bis 10.0 m je nach Angebot/Variante).
Häufige Fehler in der Praxis
- Seitlicher Zug (Querzug): führt zu ungünstiger Kettenführung, höherem Verschleiß und kann die Hakensituation verschlechtern (Zugrichtung möglichst axial halten).
- Freilauf unter Last: der Kettenfreilauf ist für die unbelastete Kette gedacht; Umschalten/Bedienen unter Last kann zu Fehlfunktion oder Beschädigung führen (Anleitung beachten).
- Überlast: Tragfähigkeit/WLL überschreiten oder „Ruckziehen“ erhöht Risiko von Hakenaufbiegen, Ketten- und Bremsverschleiß.
- Verdrehte Kette / Kette über scharfe Kanten führen: beeinträchtigt den Lauf und beschleunigt den Verschleiß.
- Ungeeignete Anschlagmittel: falsche Schäkel/Ösen oder unzureichende Anschlagpunkte erhöhen das Abrutsch- und Bruchrisiko.
Sicherheitsaspekte & Normen
Ratschzüge/Hebelzüge dieser Bauart werden typischerweise nach EN 13157 (handbetriebene Hebezeuge) ausgelegt. Für den sicheren Betrieb sind regelmäßige Sicht- und Funktionsprüfungen (Haken, Sicherungsfallen, Kette, Bremsfunktion, Freilauf) zwingend, und es gilt: Lasten nie über Personen führen und den Gefahrenbereich freihalten.
- Vor jedem Einsatz: Haken auf Aufbiegen/Risse, Kette auf Deformation/Korrosion, Bremse auf sicheren Halt prüfen
- Keine Veränderungen oder „Reparaturen“ an sicherheitsrelevanten Teilen ohne Herstellerfreigabe
- Geeignete Anschlagmittel mit ausreichender WLL einsetzen (Schäkel, Rundschlinge, Anschlagkette)
- Wartung: Schmierung/Prüfung gemäß Betriebsanleitung, beschädigte Teile sofort außer Betrieb nehmen
Passende/benötigte Artikel
Für eine sichere und effiziente Anwendung werden passende Anschlagmittel (z. B. Schäkel, Rundschlingen, Anschlagketten), geeignete Anschlagpunkte sowie ggf. Ersatz-Lastketten und Haken (bei Verschleiß) benötigt. Wenn der Ratschzug häufig an Trägern angeschlagen wird, können je nach Ausführung zusätzliche Anschlagadapter bzw. passende Trägeranschlagmittel die Handhabung verbessern.
Produktbild

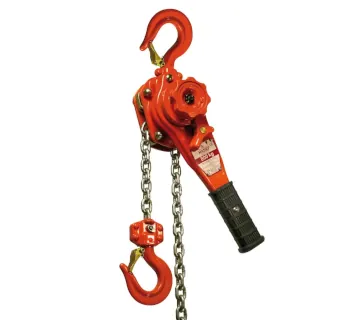

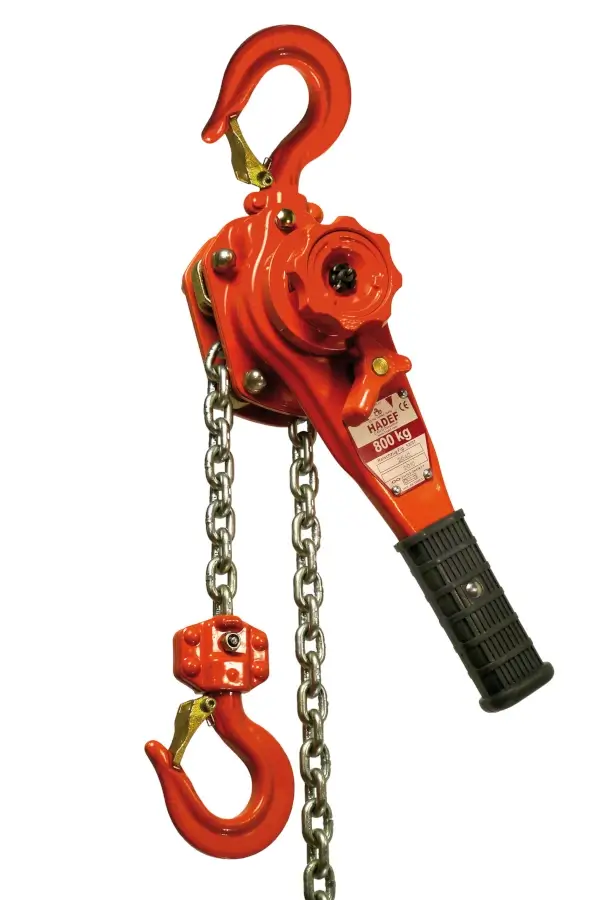

Beispielabbildung eines HADEF Ratschzugs 53/07 zur schnellen visuellen Einordnung (Gehäuse, Hebel, Kette, Lasthaken).
Hinweis: Abbildung beispielhaft; Details können je nach Tragfähigkeit und Ausführung abweichen.
