Elektrokettenzug 62/05 1000 /1

Der Elektrokettenzug 62/05 zeichnet sich durch seine robuste Bauweise und die qualitativ hochwertige Verarbeitung aus. Er wird von Hadef in Düsseldorf hergestellt und ist ein Produkt Made in Germany.

In seinem Aluminium-Korpus ist das mehrstufige Stirnradgetriebe in Verbindung mit der Kettenführung untergebracht. Zudem bietet es Anschlagpunkte für die Aufhängung einer Tragöse, eines Traghakens oder für unterschiedliche Einschienenfahrwerke.

Das Getriebe läuft in einem Ölbad. Durch die dauerhafte Schmierung und Kühlung der Tauchschmierung werden Reibungsverluste an den Zahnradpaarungen und an den Laufflächen der Lager minimiert und ein laufruhiger verschleißarmer Betrieb gewährleistet. Ein großer Getriebedeckel dichtet den Getrieberaum hermetisch ab. Auf der anderen Seite ist der direkt gesteuerte Drehstrommotor mit Federdruckbremse und die Elektrik untergebracht. Ein stabiler Kunststoffdeckel kapselt die Elektrokomponenten und schützt sie vor Spritzwasser und Staub. Auf der Vorderseite befindet sich die Verbindungsbuchse für das Steuerkabel und der Anschluss für die Zuleitung.

Die Plug & Play fähige Installation der Kabelanschlüsse vereinfacht den Transport und das Umhängen bei Montagen. Zudem lässt sich auf diese Weise der Empfänger einer Funkfernsteuerung einfach anstelle des Steuerkabels aufstecken. Die Industriesteckverbinder ermöglichen einen schnellen Wechsel vom kabelgebundenen Hängetaster zur funkgesteuerten Fernbedienung und sorgen so für mehr Flexibilität.

Eine Rutschkupplung verhindert eine Überlastung des Elektrokettenzuges. Sie dreht durch, wenn die angehängte Last die Tragkraft übersteigt oder wenn der Haken oder der Kettenendanschlag versehentlich gegen das Gehäuse gefahren werden. Die Verwendung als Notendbegrenzung sollte nicht betriebsmäßig genutzt werden. Sollte ein Anfahren der Endstellungen erforderlich sein, emphiehlt sich die Installation von Endschaltern.

Eine Schützensteuerung inkludiert die Montage von Endschaltern für Heben und Senken. Endschalter unterbrechen bei Erreichen der Endlagen die Stromzuführung zum Antrieb. Zudem verfügt die Schützensteuerung über ein Phasenüberwachungsrelais und einen Betriebsstundenzähler.

Der Elektrokettenzug in der stationären Variante wird serienmäßig mit einer Ösenaufhängung ausgeliefert. Auf Wunsch ist eine Hakentraverse mit Aufhängehaken wählbar.

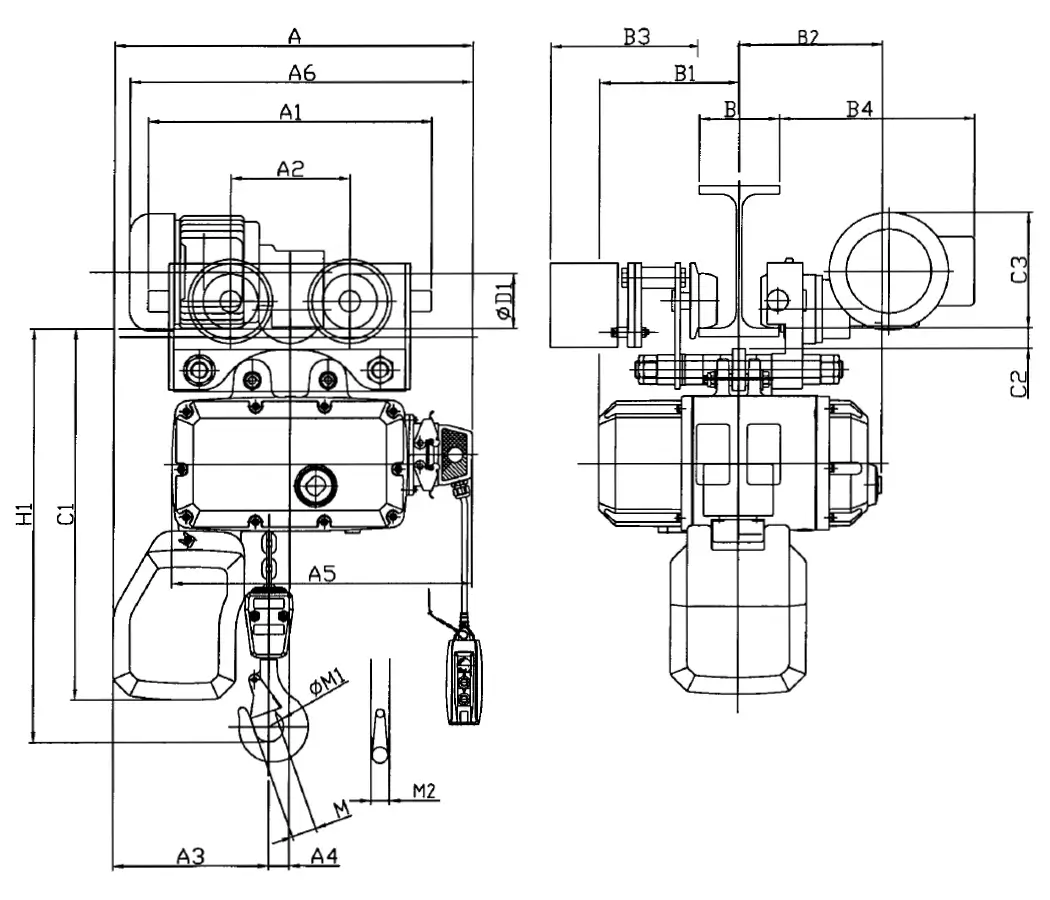

Der Elektrokettenzug 62/05 ist in vier unterschiedlichen Ausführungen erhältlich. Neben der stationären Ösenaufhängung für ortsgebundene Tätigkeiten lässt sich ein Roll-, Haspel- oder Elektrofahrwerk anflanschen. Das Elektrofahrwerk hat eine Fahrgeschwindigkeit von 16/4 m/min und ist mit Gummipuffern ausgestattet. Auf Wunsch ist eine Fahrgeschwindkeit von 30/7,5 m/min erhältlich.

Die feintolerierte Rundstahlkette von RUD ist besonders verschleißarm und ideal auf die Geometrie des Kettenrades angepasst.
