Abbildung kann abweichen vom Original

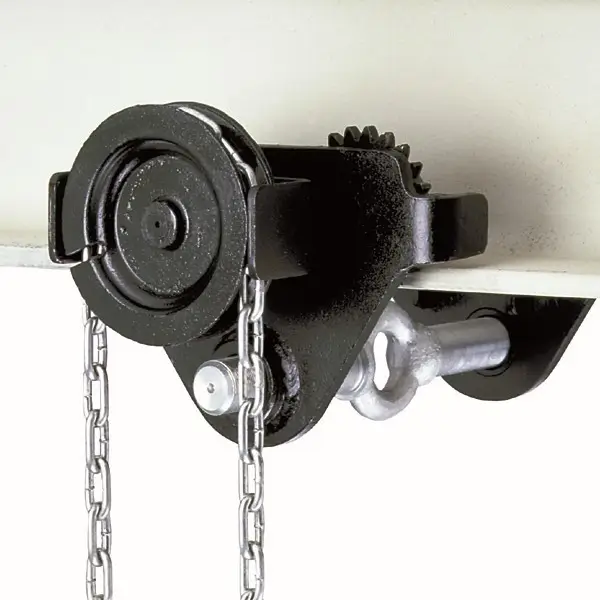

Haspelfahrwerk HTG 500-A
| Tragfähigkeit | 500 kg |
| max. Flanschbreite | 220 mm |
| min. Flanschbreite | 50 mm |
| Kurvenradius min. | 900 mm |
| Gewicht ca. | 9.7 kg |
| Artikel-Nr.: | YALE-N05300006 |
Qualitätsmerkmale
- Kugelgelagerte Laufrollen, gekapselt und dauergeschmiert, für optimale Laufeingenschaften
- Können für einen weiten Trägerbereich eingestellt werden
- Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1)
- Schnell und einfach zu montieren
345,60 €
%
UVP 384,00 €
( exkl. MwSt |
Versandkostenfrei (innerhalb Deutschlands)
Lieferzeit:
ca. 1 Woche
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Tragfähigkeit | max. Flanschbreite | min. Flanschbreite | Artikel-Nr. | Preis (zzgl. ges. MwSt.) | |
|---|---|---|---|---|---|---|---|
| Haspelfahrwerk HTG 500-A | 500 kg | 220 mm | 50 mm | YALE-N05300006 | 345,60 € UVP | |
 | Haspelfahrwerk HTG ATEX 500 B | 500 kg | 300 mm | 160 mm | YALE-N05300106 | 743,40 € UVP | |
| Haspelfahrwerk HTG 500-B | 500 kg | 300 mm | 160 mm | YALE-N05300011 | 477,90 € UVP | |
| Haspelfahrwerk HTG ATEX 500 A | 500 kg | 220 mm | 50 mm | YALE-N05300101 | 630,00 € UVP | |
| Haspelfahrwerk HTG 1000-A | 1000 kg | 220 mm | 50 mm | YALE-N05300007 | 387,90 € UVP | |
| Haspelfahrwerk HTG ATEX 1000 B | 1000 kg | 300 mm | 160 mm | YALE-N05300107 | 845,10 € UVP | |
| Haspelfahrwerk HTG 1000-B | 1000 kg | 300 mm | 160 mm | YALE-N05300012 | 527,40 € UVP | |
| Haspelfahrwerk HTG ATEX 1000 A | 1000 kg | 220 mm | 50 mm | YALE-N05300102 | 665,10 € UVP | |
| Haspelfahrwerk HTG ATEX 2000 A | 2000 kg | 220 mm | 66 mm | YALE-N05300103 | 708,30 € UVP | |
| Haspelfahrwerk HTG 2000-A | 2000 kg | 220 mm | 66 mm | YALE-N05300008 | 477,90 € UVP | |
| Haspelfahrwerk HTG ATEX 2000 B | 2000 kg | 300 mm | 160 mm | YALE-N05300108 | 1.035,00 € UVP | |
| Haspelfahrwerk HTG 2000-B | 2000 kg | 300 mm | 160 mm | YALE-N05300013 | 638,10 € UVP | |
| Haspelfahrwerk HTG ATEX 3000 A | 3000 kg | 220 mm | 74 mm | YALE-N05300104 | 1.014,30 € UVP | |
| Haspelfahrwerk HTG 3000-A | 3000 kg | 220 mm | 74 mm | YALE-N05300009 | 624,60 € UVP | |
| Haspelfahrwerk HTG ATEX 3000 B | 3000 kg | 300 mm | 160 mm | YALE-N05300109 | 1.238,40 € UVP | |
| Haspelfahrwerk HTG 3000-B | 3000 kg | 300 mm | 160 mm | YALE-N05300014 | 891,90 € UVP | |
| Haspelfahrwerk HTG ATEX 5000 A | 5000 kg | 220 mm | 90 mm | YALE-N05300105 | 1.238,40 € UVP | |
| Haspelfahrwerk HTG 5000-A | 5000 kg | 220 mm | 90 mm | YALE-N05300010 | 913,50 € UVP | |
| Haspelfahrwerk HTG ATEX 5000 B | 5000 kg | 300 mm | 180 mm | YALE-N05300110 | 1.858,50 € UVP | |
| Haspelfahrwerk HTG 5000-B | 5000 kg | 300 mm | 180 mm | YALE-N05300015 | 1.206,90 € UVP | |
| Haspelfahrwerk HTG ATEX 8000 B | 8000 kg | 310 mm | 125 mm | YALE-N05300111 | 2.813,40 € UVP | |
| Haspelfahrwerk HTG 8000-B | 8000 kg | 310 mm | 125 mm | YALE-N05300016 | 1.991,70 € UVP | |
| Haspelfahrwerk HTG ATEX 10000 B | 10000 kg | 310 mm | 125 mm | YALE-N05300112 | 3.151,80 € UVP | |
| Haspelfahrwerk HTG 10000-B | 10000 kg | 310 mm | 125 mm | YALE-N05300017 | 1.997,10 € UVP | |
| Haspelfahrwerk HTG 15000-B | 15000 kg | 310 mm | 125 mm | YALE-N05300018 | 4.461,30 € UVP | |
| Haspelfahrwerk HTG ATEX 20000 B | 20000 kg | 310 mm | 125 mm | YALE-N05300114 | 6.752,70 € UVP | |
| Haspelfahrwerk HTG 20000-B | 20000 kg | 310 mm | 125 mm | YALE-N05300019 | 4.597,20 € UVP |
EAN/GTIN: 4025092074711
Beschreibung: Yale Haspelfahrwerk HTG 500-A
Fahrwerke dienen dem genauen Positionieren und leichten Verfahren größerer Lasten in Verbindung mit einem Hand- oder Elektrohebezeug.
Ausstattung und Verarbeitung
- Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025 1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
- Die Modelle sind für einen weiten Trägerbereich und verschiedene Profile (z. B. INP, IPE und IPB) einstellbar.
- Die Vor- und Feineinstellung dazu erfolgt durch Drehen der Ösentraverse, die für die zentrische Aufhängung des Hebezeuges sorgt und so seitliches Wandern auf dem Träger verhindert.
- Ex-Ausführung MKS-beschichtet.
- Fahrwerk mit Anfahrpuffern.
- Edelstahl-Handkette bei HTG Ausführung.
Optional
- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt).
Download PDF- und CAD-Daten:
Der Korrosionsschutz MKS
Flaschenzug und Fahrwerk sind, zum Schutz vor Korrosion, mit einer MKS-Beschichtung überzogen. Diese Beschichtung wird mit modernsten Verfahren aufgetragen. Sie besteht aus einer Mischung von Zink- und Aluminiumlamellen, die durch eine anorganische Matrix verbunden sind.
Die Oberflächenbeschichtung MKS ist Chrom(VI)-frei und bietet durch ihre Zinklamellen eine kathodisch schützende Wirkung. Wasserstoffversprödungen, wie bei galvanisch aufgetragenen Zinkschichten, treten hier nicht auf.
Anwendung finden Zinklamellen-Beschichtungen normaler Weise in der Automobilindustrie und überall dort, wo ein hervorragender Korrosionsschutz mit anderen funktionellen und dekorativen Eigenschaften kombiniert werden soll.
Abmessungen
Haspelfahrwerk HTG 500 kg
| A | 77 | mm |
| B | - | mm |
| D | 16 | mm |
| D1 | 25 | mm |
| D2 | 30 | mm |
| F | 91.5 | mm |
| F1 | 46 | mm |
| H1 | 30.5 | mm |
| I | 76.5 | mm |
| L | 260 | mm |
| L1 | 130 | mm |
| L2 | - | mm |
| O | 60 | mm |
| P | 110 | mm |
| P1 | 168 | mm |
| P2 | 146 | mm |
| T | - | mm |
| L3 | 346 | mm |
| P3 | 194 | mm |
