Fischer Einschlaganker EA II R
EA II R – Der Innengewindeanker mit Rand für einfache Schlagmontage
- Einfache Schlagmontage: kein Tieferrutschen bei Montage durch ausgeprägten Rand der Ankerhülse.
- Verwendung handelsüblicher metrischer Schrauben und Gewindestangen reduziert Komplexität.
- Kräfteschonende Serienmontage mit Maschinensetzgerät EA II S-SDS.
- ETA-Zulassung für ungerissenen Beton und Mehrfachbefestigungen.
- Aus nicht rostendem Stahl für Befestigungen im Außenbereich.
5 Artikel → Einschlaganker EA II R
EA II R – Der Innengewindeanker mit Rand für einfache Schlagmontage
- Einfache Schlagmontage: kein Tieferrutschen bei Montage durch ausgeprägten Rand der Ankerhülse.
- Verwendung handelsüblicher metrischer Schrauben und Gewindestangen reduziert Komplexität.
- Kräfteschonende Serienmontage mit Maschinensetzgerät EA II S-SDS.
- ETA-Zulassung für ungerissenen Beton und Mehrfachbefestigungen.
- Aus nicht rostendem Stahl für Befestigungen im Außenbereich.
Informationen: Einschlaganker EA II R
Der wirtschaftliche Einschlaganker mit Rand für eine einfache und schnelle Montage.

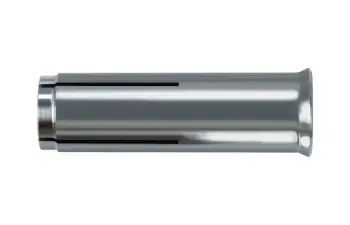

Der fischer Einschlaganker EA II ist ein zuverlässiger Innengewindeanker aus galvanisch verzinktem oder nicht rostendem Stahl. Er eignet sich optimal zur Verankerung von Kabeltrassen, Konsolen und Sprinkleranlagen in Beton oder Naturstein mit dichtem Gefüge – sowohl im Innen- als auch Außenbereich.
Die einfache Schlagmontage in Kombination mit hoher Anwendungssicherheit machen den EA II zu einem bevorzugten Befestigungsmittel im professionellen Umfeld. Dank Zulassung für Mehrfachbefestigungen nichttragender Systeme sowie der Brandeignung R120 ist der Anker vielseitig einsetzbar.
Top-Vorteile
Schnelle, einfache Schlagmontage ohne Drehmomentwerkzeug – ideal für Serienanwendungen.
Angeprägter Rand verhindert Tieferrutschen bei der Montage.
Innengewinde ermöglicht flexible Befestigung mit Standard-Gewindestangen oder Schrauben.
Kennzeichnung nach Setzen durch Prägung – für sichere Sichtkontrolle.
Brandeignung nach R120 sowie Zulassung für Mehrfachbefestigungen nichttragender Systeme.
Anwendungsbereiche
Sprinkleranlagen
Kabeltrassen und Leitern
Konsolen und Maschinen
Schalungsstützen
Rohr- und Lüftungsleitungen
Stahlkonstruktionen & Gitter
Geeignete Baustoffe
- Beton C20/25 bis C50/60 (gerissen & ungerissen)
- Spannbeton-Hohlplatten C30/37 bis C50/60 (Mehrfachbefestigungen)
- Beton C12/15
- Naturstein mit dichtem Gefüge
Montagehinweis
Der EA II wird oberflächenbündig in das Bohrloch eingeschlagen. Der angeprägte Rand verhindert ein zu tiefes Setzen.
Setzwerkzeuge:
• Einschlagwerkzeug EHS Plus
• Maschinensetzgerät EA II S-SDS (für Serienmontage)
Die Hülse wird durch den innenliegenden Stift aufgespreizt. Eine Prägung zeigt die korrekte Verspreizung an.
Spezial-Tipp: Für Diamant- und Kernbohrgeräte eignen sich die Varianten EA II M12 x 50 D bzw. M12 x 50 N D mit verstärkter Hülse.
Setzwerkzeuge:
• Einschlagwerkzeug EHS Plus
• Maschinensetzgerät EA II S-SDS (für Serienmontage)
Die Hülse wird durch den innenliegenden Stift aufgespreizt. Eine Prägung zeigt die korrekte Verspreizung an.
Spezial-Tipp: Für Diamant- und Kernbohrgeräte eignen sich die Varianten EA II M12 x 50 D bzw. M12 x 50 N D mit verstärkter Hülse.
Produktübersicht (Auswahl)
| Bezeichnung | Art.-Nr. | Bohr-Ø | Min. Einschraubtiefe | Max. Einschraubtiefe | Material | Verpackung |
|---|---|---|---|---|---|---|
| EA II M 6 x 25 | 532230 | 8 mm | 6 mm | 14 mm | verzinkt | 100 Stück |
| EA II M 8 x 30 | 048284 | 10 mm | 8 mm | 14 mm | verzinkt | 100 Stück |
| EA II M10 x 40 | 048339 | 12 mm | 10 mm | 17 mm | verzinkt | 50 Stück |
| EA II M12 x 50 R | 048415 | 15 mm | 12 mm | 22 mm | Edelstahl R | 25 Stück |
Zulassungen
- ETA-07/0135
- ETA-07/0142
- DoP No. 0756-CPD-0332, 0292, 0291
- Brandschutzprüfung R120
- VdS-Sprinkleranlagen-Zulassung
