Simplex Rollenheber CR

Der Simplex Rollenheber CR ist ein mechanischer Reel Jack zum sicheren Anheben, Unterstützen und Positionieren von Kabeltrommeln, Rollen und ähnlichen zylindrischen Lasten. Die CR-Serie wird immer paarweise eingesetzt und erreicht Tragfähigkeiten von bis zu 20 t pro Paar, sodass auch große und schwere Kabeltrommeln sicher aufgenommen werden können.

Dank Doppelhebel-Aufnahme, Mehrzahn-Rastmechanismus und großflächiger, teilweise laminierter Holz-Basis bieten die Rollenheber eine hohe Standsicherheit und eine fein dosierbare Hubbewegung. Damit eignen sie sich ideal für Montage, Energieversorgung, Telekommunikation und Industrieanlagen, in denen Kabel sicher abgewickelt oder aufgelegt werden müssen.

Einsatzbereiche der CR-Rollenheber

Die Rollenheber CR sind speziell für das Anheben von Kabeltrommeln (Reels) und ähnlichen Rundkörpern konstruiert. Typische Einsatzbereiche sind:

• Elektro- & Energietechnik – Aufbocken von Kabeltrommeln zur Kabelverlegung in Mittel- und Niederspannungsnetzen
• Telekommunikation & Datennetze – Abwickeln von Fernmelde- und Glasfaserkabeln auf Baustellen und in Trassen
• Industrie & Anlagenbau – Handling von Versorgungsleitungen, Steuerleitungen und Sonderkabeln im Werk
• Instandhaltung & Service – temporäres Aufbocken von Trommeln bei Wartung und Reparatur
• Baustellen – überall dort, wo kein stationäres Trommelgestell vorhanden ist und eine mobile Lösung benötigt wird

In Kombination mit einer geeigneten Trommelachse entsteht ein komplettes Trommelbock-System, mit dem Kabel kontrolliert abgewickelt oder wieder aufgespult werden kann.

Varianten & technische Merkmale der CR-Serie

Die Simplex CR-Serie umfasst verschiedene Modelle, die sich in Tragfähigkeit, Hubweg und Bauhöhe unterscheiden. Alle Ausführungen teilen jedoch zentrale Konstruktionsmerkmale:

• Doppelhebel-Aufnahme (double-lever sockets) für Arbeiten in beengten Bereichen
• Mehrzahn-Rastmechanismus (multiple-tooth pawls) für hohe Festigkeit und Sicherheit
• Geschmiedete, wärmebehandelte Stahlteile für hohe Lebensdauer
• Verzinkte Federn und einstellbare Federverbindungen für lange Einsatzzeiten
• Präzisionsbearbeitung aller Funktionsflächen für gleichmäßige Hubbewegung
• Großflächige Basis, häufig als laminierte Holzplatte ausgeführt, für sicheren Stand
• Tragegriff an vielen Modellen für komfortables Umsetzen und Positionieren

Auszug der gängigen Typen (Tragfähigkeit jeweils pro Paar):

Hinweis: Die detaillierten Maßzeichnungen (z. B. Basisabmessungen, Rollenaufnahmen, Hebelweg) sind in den technischen Datenblättern des Herstellers und auf der Typenseite von TOMANRO verfügbar.

Häufige Fehler bei der Anwendung von Rollenhebern

Beim Einsatz von Rollenhebern treten in der Praxis immer wieder typische Fehler auf, die sich durch korrekte Planung und Handhabung vermeiden lassen:

• Unterdimensionierung – die Tragfähigkeit ist immer pro Paar angegeben; die Masse der Trommel inklusive Kabel darf diese Last nicht überschreiten.
• Unzureichende Trommelachse – eine zu schwache oder ungeeignete Achse kann sich verbiegen oder brechen; Achsen müssen ausreichend dimensioniert und formschlüssig gelagert sein.
• Schlechter Untergrund – weicher oder unebener Boden ohne ausreichende Unterlegung führt zu Einsinken und Kippgefahr; hier sind Lastverteilplatten oder zusätzliche Bohlen erforderlich.
• Schrägzug – wenn Kabel beim Abrollen seitlich ziehen, entstehen Querkräfte; die Trommel sollte möglichst mittig und mit definierter Zugrichtung betrieben werden.
• Fehlende Sicherung der Trommel – um unkontrolliertes Nachlaufen zu verhindern, sind geeignete Brems- oder Arretiermittel für die Trommel vorzusehen.
• Vernachlässigte Wartung – fehlende Reinigung und Schmierung der beweglichen Teile erhöht die Bedienkräfte und kann langfristig zu Funktionsstörungen führen.

Sicherheitsaspekte, Normen und Prüfanforderungen

Die Simplex Rollenheber CR sind für den professionellen Einsatz konstruiert und erfüllen bzw. übertreffen die Anforderungen der ANSI / ASME B30.1 für mechanische Winden und Heber. Die Geräte sind CE-konform und für den industriellen Dauerbetrieb ausgelegt.

Im europäischen bzw. deutschen Arbeitsumfeld sind zusätzlich folgende Regelwerke zu beachten:

• DGUV Vorschriften für Winden, Hub- und Zuggeräte (z. B. DGUV Vorschrift 54)
• Betriebssicherheitsverordnung und Gefährdungsbeurteilung im Unternehmen
• Regelmäßige Prüfung durch befähigte Personen mit Dokumentation im Prüfprotokoll
• Sichtkontrolle vor jeder Benutzung auf Risse, Verformungen, lose Teile und Korrosionsschäden
• Verwendung nur durch unterwiesenes Fachpersonal und unter Einhaltung der Betriebsanleitung

Grundsätzlich dürfen sich keine Personen in der Nähe der Auflagepunkte und unter der angehobenen Trommel aufhalten. Der Arbeitsbereich ist abzusperren und klar zu kennzeichnen.

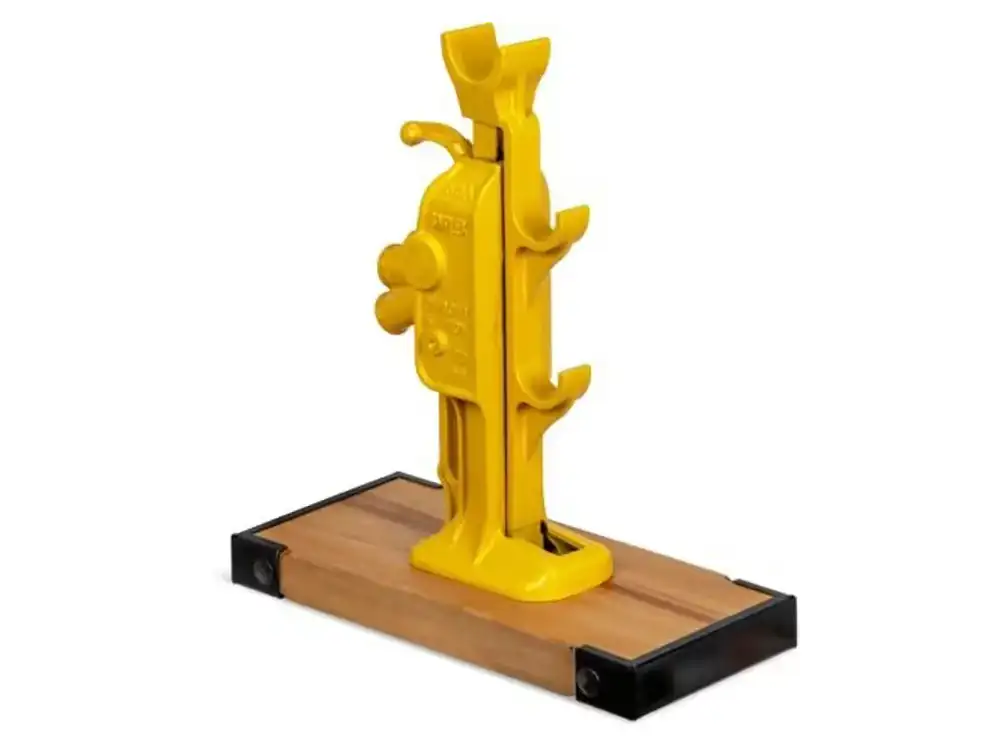

Beispielhafte Darstellung – Simplex Rollenheber CR im Einsatz

Die folgende Abbildung zeigt einen typischen Simplex Rollenheber CR beim Aufbocken einer Kabeltrommel. Das exakte Aussehen kann je nach Modell (CR320B, CR321B, CRA1029R/L) leicht variieren.

Passende Ergänzungsprodukte für Rollenheber CR

Für ein komplettes und sicheres System rund um die Simplex Rollenheber CR bietet sich der Einsatz weiterer Produkte aus dem Simplex-Programm und dem TOMANRO-Sortiment an:

• Simplex Ratschenheber RJ – mechanische Ratschenheber zum zusätzlichen Heben oder Ausrichten von Maschinen und Konstruktionen im Umfeld der Kabelverlegung.
• Simplex mechanischer Gleisheber – für Anwendungen im Bahn- und Gleisbereich, wenn Kabeltrassen entlang von Gleisen geführt werden.
• Trommelachsen und -zapfen – passend zur Trommelbohrung, um die Kraft der Rollenheber sicher in die Kabeltrommel einzuleiten.
• Unterstellböcke und Lastverteilplatten – zur Erhöhung der Standsicherheit auf weichem oder unebenem Untergrund.
• Anschlag- und Zurrmittel (z. B. Zurrgurte, Ketten, Schäkel) – zur Sicherung der Trommel gegen unbeabsichtigtes Rollen oder Nachlaufen.

Durch die Kombination von Rollenhebern CR mit diesen Komponenten lassen sich praxisgerechte, sichere Trommelbock-Systeme für Baustellen und industrielle Anwendungen aufbauen.
