Simplex Ratschenheber RJ

Der Simplex Ratschenheber RJ ist ein mechanischer Ratschenheber zum sicheren Heben, Abstützen und Positionieren schwerer Lasten. Die robuste Stahlkonstruktion mit großflächiger Basis, Mehrzahn-Rastmechanismus und fein dosierbarer Ratschenstufe sorgt für kontrollierte Hub- und Senkbewegungen bei hoher Betriebssicherheit.

Die RJ-Serie wird mit einer Tragkraft von 5 bis 15 t und einem Hubweg von 180 bis 450 mm angeboten und deckt damit typische Aufgaben in Industrie, Gleisbau und Anlagenmontage ab. Dank Doppelhebelaufnahme und optionaler Tragegriffe lässt sich der Heber auch in beengten Bereichen ergonomisch bedienen und einfach transportieren.

Einsatzbereiche des Ratschenhebers RJ

Der Ratschenheber RJ ist ein universeller Hebe- und Stützheber für manuelle Anwendungen ohne Hydraulik. Typische Einsatzgebiete sind:

• Gleisbau – Anheben und Ausrichten von Schienen, Schwellengruppen und Gleisjochen
• Maschinen- und Anlagenbau – Positionieren, Unterbauen und Richten von Maschinen und Aggregaten
• Stahl- und Hallenbau – temporäres Abstützen und Ausrichten von Trägern und Rahmen
• Instandhaltung – Wartungsarbeiten, z. B. Anheben von Antrieben, Getrieben oder Pumpen
• Nutzfahrzeug- und Flurfördertechnik – Heben und Abstützen von Fahrzeugrahmen und Baugruppen
• Montage auf Baustellen, wenn kein Strom- oder Hydraulikaggregat verfügbar ist

Durch die Kombination aus Kapazitätsreserve, kompakter Bauform und mechanischer Lastsicherung eignet sich der RJ besonders für mobile Service- und Baustelleneinsätze mit häufig wechselnden Aufgaben.

Varianten & technische Merkmale der RJ-Serie

Die RJ-Serie umfasst mehrere Baugrößen, die sich hauptsächlich in Tragfähigkeit, Hubweg und Bauhöhe unterscheiden. Alle Versionen verfügen über denselben sicherheitsorientierten Grundaufbau:

• Mehrzahn-Klinke (multiple-tooth pawls) für hohe Festigkeit und zusätzliche Sicherheit
• Große Standplatte für stabilen Stand auch auf unebenen Untergründen
• Geschmiedete, wärmebehandelte Stahlkomponenten für hohe Lebensdauer
• Korrosionsgeschützte Federn (plated springs) für lange Einsatzzeiten im Außenbereich
• Doppelhebelaufnahme (double-lever sockets) zum Arbeiten in engen Bereichen
• Tragegriff bei größeren Modellen für einfaches Umsetzen des Hebers

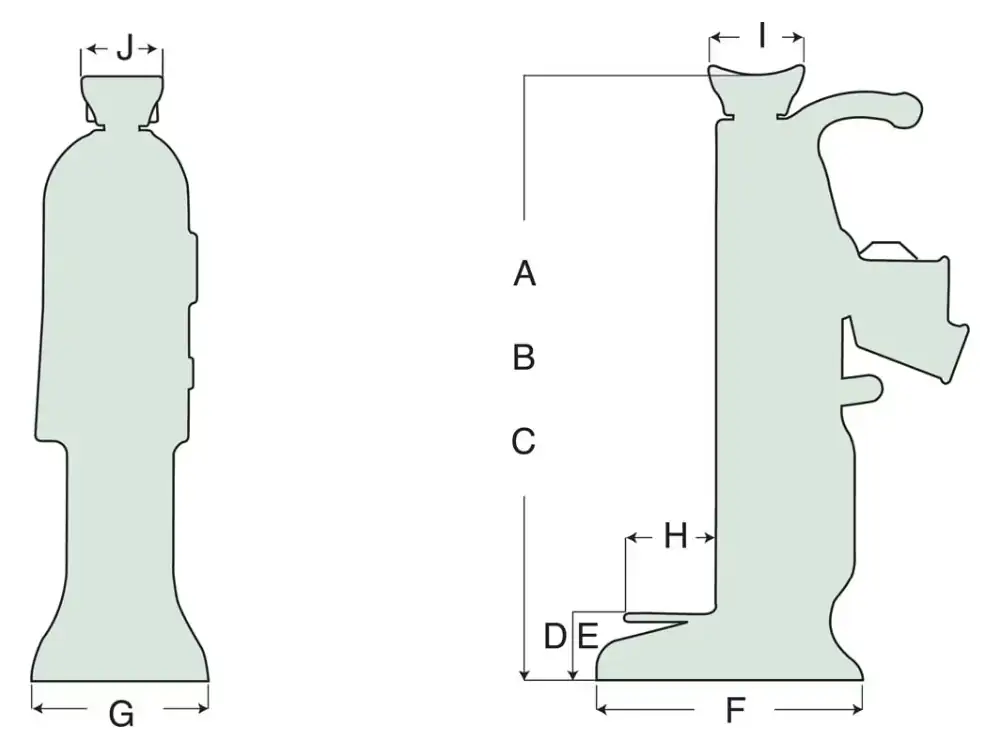

Hinweis: Exakte Maßangaben (z. B. minimale Klauenhöhe, Gesamtbauhöhe, Hebelweg) entnehmen Sie bitte den jeweiligen technischen Datenblättern der Simplex RJ-Serie.

Häufige Fehler bei der Anwendung

In der Praxis treten bei Ratschenhebern immer wieder typische Fehler auf, die sich mit wenig Aufwand vermeiden lassen:

• Überlastung – die angegebene Tragfähigkeit darf nicht überschritten werden; Lasten sind möglichst zu ermitteln oder mit ausreichender Sicherheitsreserve zu kalkulieren.
• Falsche Auflagepunkte – der Lastangriff muss vollflächig und stabil sein; punktuelle Auflage oder scharfe Kanten können den Heber oder die Last beschädigen.
• Schrägzug und Querkräfte – der RJ ist für überwiegend senkrechte Belastung ausgelegt; starke Querkräfte führen zu erhöhtem Verschleiß und im Extremfall zu Funktionsstörungen.
• Unzureichende Unterleghölzer – zu kleine oder weiche Unterlagen verursachen Einsinken oder Kippen; verwendete Hölzer und Platten müssen ausreichend tragfähig und rutschfest sein.
• Last nicht zusätzlich gesichert – gehobene Lasten dürfen nicht dauerhaft nur durch den Heber gehalten werden; es sind Unterstellböcke oder andere mechanische Abstützungen zu verwenden.
• Fehlende Reinigung und Schmierung – verschmutzte Zahnstangen und trockene Gelenke erhöhen die Bedienkräfte und beschleunigen den Verschleiß.

Sicherheit, Normen und Prüfanforderungen

Die Simplex Ratschenheber RJ sind für den professionellen Einsatz konzipiert und ihre Konstruktion erfüllt bzw. übertrifft die Anforderungen relevanter Sicherheitsstandards, beispielsweise ANSI/ASME B30.1 für mechanische Winden und Heber (je nach Ausführung). Außerdem sind die Geräte CE-konform und für den industriellen Einsatz vorgesehen.

Im gewerblichen Umfeld sind zusätzlich nationale Vorschriften zu beachten, etwa die DGUV-Vorschriften für Winden, Hub- und Zuggeräte sowie die Anforderungen aus Betriebssicherheitsverordnung und Gefährdungsbeurteilung. Daraus ergeben sich u. a.:

• Regelmäßige Prüfung durch eine befähigte Person (Sachkundigen)
• Sichtprüfung vor jeder Benutzung auf Beschädigungen, Risse, Verformungen und Undichtigkeiten
• Dokumentation der wiederkehrenden Prüfungen im Prüf- oder Gerätebuch
• Verwendung nur durch unterwiesenes Personal mit Kenntnis der Betriebsanleitung
• Freihalten des Gefahrenbereichs – keine Personen unter schwebenden oder abgestützten Lasten

Beispielhafte Darstellung – Simplex Ratschenheber RJ

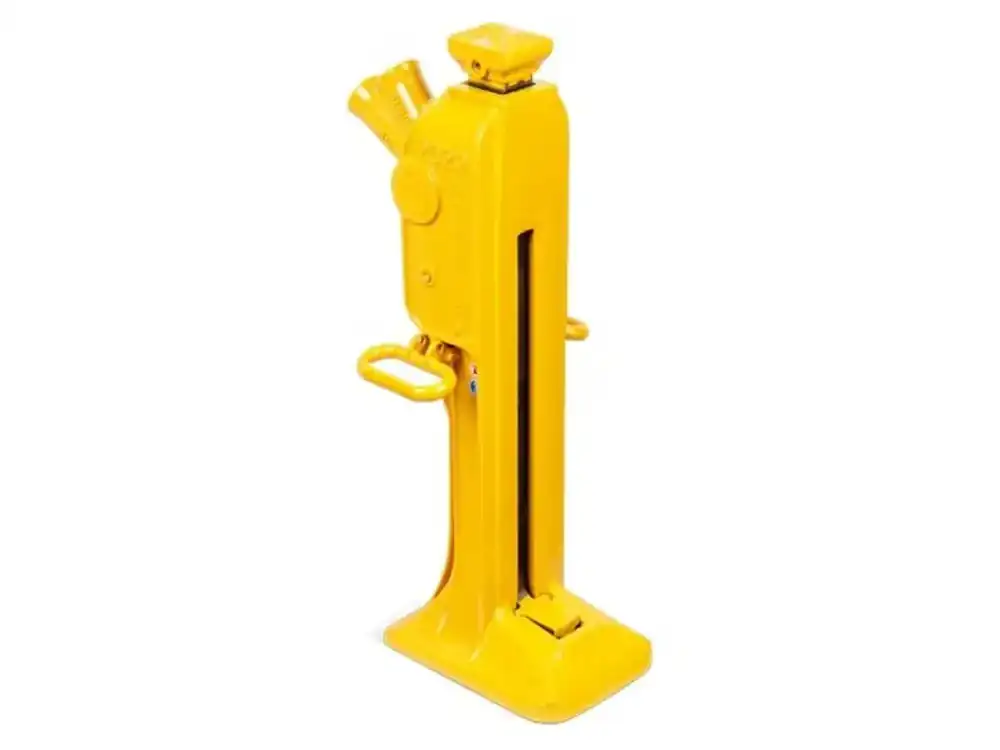

Die folgende Abbildung zeigt einen typischen Simplex Ratschenheber RJ mit Ratschenmechanik, großflächiger Standplatte und langer Betätigungsstange. Je nach Modell können Details wie Bauhöhe, Griffanordnung oder Tragegriff variieren.

Passende Ergänzungsprodukte & Zubehör von Simplex

Für einen sicheren und effizienten Einsatz des Ratschenhebers RJ empfiehlt sich die Kombination mit ergänzenden Produkten aus dem Simplex-Programm sowie geeignetem Zubehör:

• Simplex mechanischer Gleisheber – speziell für den Gleisbau ausgelegt, mit voller Tragfähigkeit auf Kopf und Klaue; ideale Ergänzung, wenn Schienen oder Schwellen großflächig angehoben werden müssen.
• Simplex Rollenheber CR – für das Heben und Verfahren von Maschinen auf Rollen; bietet hohe Traglasten pro Paar und eignet sich zur Realisierung kompletter Verschiebesysteme.
• Simplex Super Jack / Maschinenheber – für Anwendungen, in denen feinfühliges Positionieren und längere Hubwege gefordert sind.
• Unterstellböcke & Lastverteilplatten – zur dauerhaften Abstützung der gehobenen Last und zur Vergrößerung der Aufstandsfläche auf weichen Böden.
• Anschlagmittel wie Kettengehänge, Hebebänder und Schäkel nach Norm – um Lasten sicher zu verbinden und gegen Abrutschen zu sichern.

Viele dieser Simplex-Produkte sind direkt bei TOMANRO verfügbar und lassen sich zu einem aufeinander abgestimmten Hebe- und Transportkonzept kombinieren.
