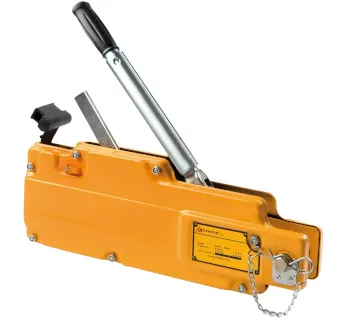

Der DELTA Seilzug DC24 ist ein robuster Drahtseilzug mit Stahlgehäuse für kontrollierte Hub- und Zugarbeiten in Industrie, Bau und Gelände. Das sichere Parallel-Klemmsystem, der außenliegende Freischalthebel und der integrierte Überlastschutz per Scherstift gewährleisten zuverlässiges Arbeiten auch unter rauen Bedingungen. Er eignet sich ideal für flexible Einsätze ohne Stromversorgung.
Der DELTA Seilzug DC24 ist ein robuster Drahtseilzug mit Stahlgehäuse für kontrollierte Hub- und Zugarbeiten in Industrie, Bau und Gelände. Das sichere Parallel-Klemmsystem, der außenliegende Freischalthebel und der integrierte Überlastschutz per Scherstift gewährleisten zuverlässiges Arbeiten auch unter rauen Bedingungen. Er eignet sich ideal für flexible Einsätze ohne Stromversorgung.
Der DELTA Seilzug DC24 ist ein robuster Drahtseilzug (Greifzug-Prinzip) für Hub- und Zugarbeiten in rauer Umgebung – z. B. auf Industrieanlagen, im Bau und im Forst. Das korrosionsgeschützte Stahlgehäuse schützt die Mechanik zuverlässig, während das Parallel-Klemmsystem mit großer Kontaktfläche das Seil sicher greift und in jeder Position hält. Ein äußerer Freischalthebel erleichtert das Ein- und Ausziehen des Seils, und der Überlastschutz per Scherstift reduziert das Risiko von Geräteschäden bei Fehlbedienung.
Der DC24 wird eingesetzt, wenn Lasten kontrolliert gezogen, gehoben oder positioniert werden müssen – auch ohne Stromversorgung und bei wechselnden Einsatzorten. Durch die Möglichkeit, den Seilzug in jede Richtung zu betreiben, eignet er sich besonders für Rettungs-, Montage- und Spannaufgaben.
Der DELTA DC24 ist in drei Tragfähigkeitsstufen verfügbar: 0.8 t, 1.6 t und 3.2 t. Je nach Ausführung unterscheiden sich vor allem Seildurchmesser, Vorschub (Seilbewegung pro Hebelhub) sowie das Eigengewicht des Geräts. Das passende Stahlseil ist optional erhältlich und wird traglastabhängig abgestimmt.
| Ausführung | Hubkapazität | Zugkapazität | Seildurchmesser | Min. Bruchlast Seil | Vorschub | Eigengewicht | Seilgewicht (20 m) | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|
| DC24 0.8 | 0.8 t | 1.2 t | 8.3 mm | 43.31 kN | ≈ 52 mm | 9 kg | 8 kg | DEL-DC.0.0240000800 |
| DC24 1.6 | 1.6 t | 2.4 t | 11 mm | 76.24 kN | ≈ 55 mm | 15 kg | 18 kg | DEL-DC.0.0240001600 |
| DC24 3.2 | 3.2 t | 4.0 t | 16 mm | 161.3 kN | ≈ 28 mm | 29 kg | 24 kg | DEL-DC.0.0240003200 |
Das verwendete Drahtseil ist typischerweise als 6x19 + IWR ausgeführt (Kern: Independent Wire Rope Core) und auf hohe Zugfestigkeit ausgelegt. Der zulässige Temperaturbereich liegt bei -10°C bis +50°C.
Der DC24 erfüllt die Anforderungen der Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung geliefert. Für den sicheren Betrieb ist entscheidend: passenden Anschlagpunkt wählen, Seil und Haken korrekt sichern und nur innerhalb der angegebenen Hub- und Zugkapazitäten arbeiten.
Für einen sauberen und sicheren Einsatz empfiehlt sich das passende Stahlseil (traglastabhängig) mit Sicherheitslasthaken und verpresster Endverbindung. Für Richt- und Zugaufgaben kann eine geeignete Umlenkrolle die Seilführung verbessern und die Anwendung flexibler machen (z. B. zum Umlenken, für bessere Zugrichtung oder zur Schonung des Seils). Wer eher Gewicht sparen möchte, greift alternativ zum DELTA DC25 mit Aluminiumgehäuse.
https://www.tomanro.de/3849-DELTA_Seilzug_mit_Stahlgehaeuse_DC24-Typen
https://www.tomanro.de/3808-DELTA_Seil_fuer_Delta_Seilzug_DC-Typen
https://www.tomanro.de/1417-DELTA_Seilzug_mit_Alugehaeuse_DC25-Typen
| Seilzug mit Stahlgehäuse DC24 | Tragkraft (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|---|
