Werkzeughubtisch HT

Der Werkzeughubtisch HT ist ein fahrbarer, manuell oder elektrohydraulisch betätigter Hubtisch zum Heben, Senken und Transportieren von Lasten. Mit seinem stabilen Fahrwerk lässt er sich auf ebenem und befestigten Untergrund äußerst leichtgängig verfahren. Kompakte Baumaße und zwei große Lenkrollen machen den Hubtischwagen flink und wendig. In Lagerhallen oder Speditionen übernimmt er den Stückguttransport auf kurzen Strecken. Häufig dient der Werkzeughubtisch HT auch als Beistelltisch bei Montagen oder an Maschinen.

Seine robuste Bauart lässt ihn Lasten bis 800 kg spielerisch aufnehmen. Das Ladegut sollte gleichmäßig auf der Plattform verteilt und der Schwerpunkt mittig angeordnet werden. Beim Verfahren des Hubtisches ist die Last gegen Herunterfallen zu sichern. Zudem ist ein Beladen des Werkzeughubtisches bei angehobener Plattform untersagt. Der Werkzeughubtisch ist in ausgefahrener Stellung hierfür zu instabil, sein Kippmoment zu groß. Seitenlasten könnten hier böse Folgen haben. Auch ist die Last nur bei abgesenktem Werkzeughubtisch zu verfahren. Der Schwerpunkt ist besonders in Kurvenfahrten, Brems- und Beschleunigungsphasen möglichst niedrig zu halten um ein Umstürzen zu vermeiden.

Bauart

Der Werkzeughubtisch HT zeichnet sich durch seine besonders stabile Bauart aus. Ein extrem robuster und verwindungsfreier Rahmen dient als Basis für das Fahrwerk, die Hydraulikeinheit und den teleskopierbaren Tisch. Die Segmente des Teleskops sind wie beim Mast eines Gabelstaplers, in U-Profilen geschient. Das Teleskop hat 2 Stufen die ineinander gelagert sind. Sie lassen sich äußerst leicht und kippstabil auseinander und zusammenführen.

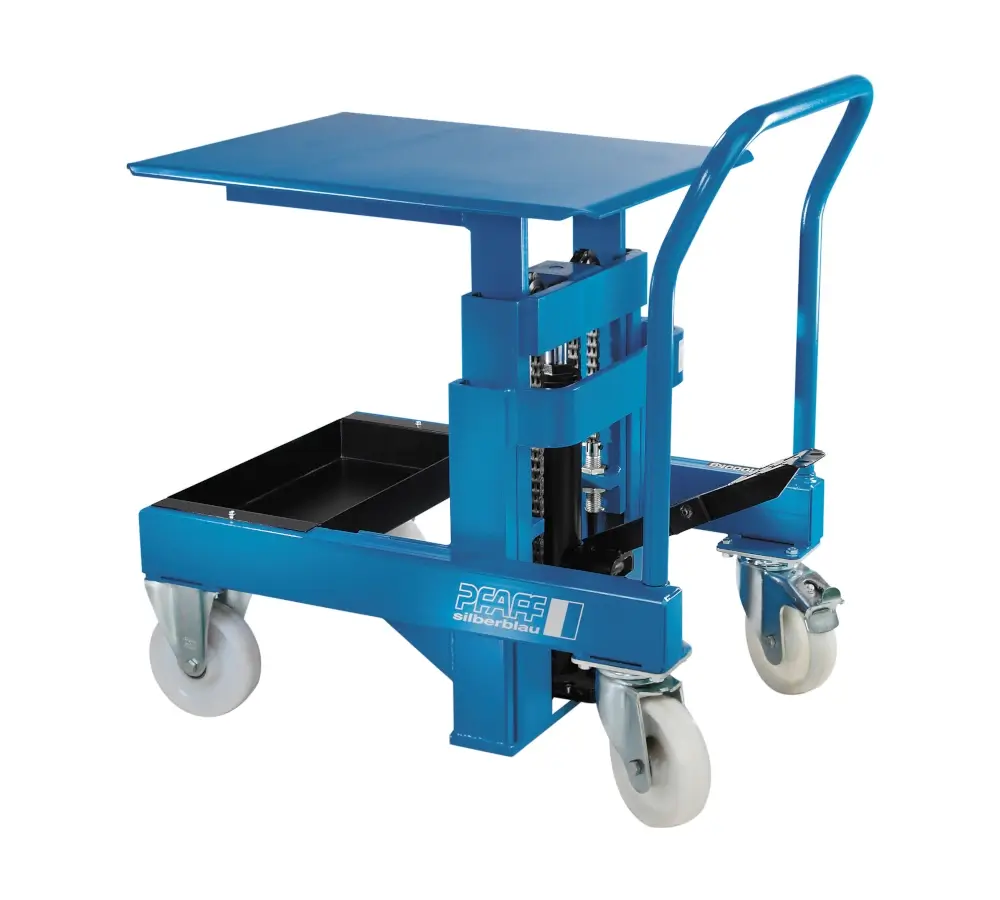

Version Werkzeughubtisch HT 08 M

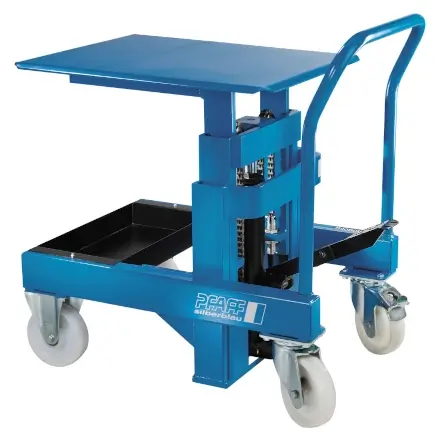

Bei der manuellen Version HT-08-M versorgt eine doppeltwirkende Handpumpe einen einfachwirkenden Zylinder mit Öl. Der Fußhebel der Pumpe lässt sich aus platzsparenden Gründen hochklappen. Zur Inbetriebnahme muss dieser zunächst wieder ausgeklappt werden. Am Kopf des senkrecht stehenden Hydraulikzylinders ist eine Umlenkrolle angebracht, über die eine Rollenkette gelegt ist. Die Lastkette ist auf einer Seite mit dem Rahmen verankert und auf der anderen mit dem oberen Segment des Hubtisches verbunden.

Beim Pumpen fährt der Zylinders aus, treibt die Kette an und hebt die Plattform linear nach oben.

Version Werkzeughubtisch HT 08 E

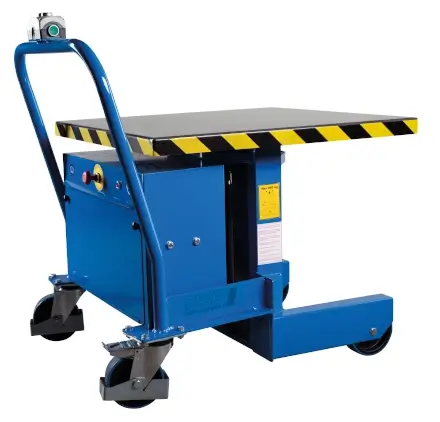

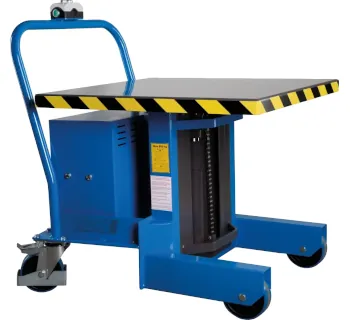

Der elektro-hydraulische Antrieb des HT-08-E ermöglicht ein Heben und Senken des Tisches per Knopfdruck. Je nach Belastung des Tisches variiert die Hubgeschwindigkeit zwischen 0.08 und 0.125 m/s. Das Aggregat wird über Akkus mit Strom versorgt, wodurch das Gerät ortsungebunden eingesetzt werden kann. Eine Batterie und das Ladegerät sind bei Lieferung inbegriffen.

Ein Rückschlagventil verhindert, während des Pumpvorgangs, ein Zurückströmen des Öls. Bei Erreichen der obersten Stellung wird ein Druckbegrenzungsventil aktiv. Ein Weiterpumpen würde jetzt zu einem Überdruck im System führen. Das Druckbegrenzungsventil lässt diesen Überdruck durch und führt das überschüssige Öl direkt in den Tank zurück.

Das Absenken erfolgt durch Drücken des Senkpedals oder durch Betätigen des Druckkopfes an der Bedieneinheit. Bei der manuellen Version erhöht sich die Senkgeschwindigkeit bei zunehmendem Durchtreten des Pedals. So lässt sich die max. Senkgeschwindigkeit vom Bediener den jeweiligen Anforderungen anpassen. Ein Senkbegrenzungsventil überwacht die max. Senkgeschwindigkeit und regelt bzw. drosselt sie bei Überschreitung. Unabhängig von der Belastung des Werkzeughubtisches wird so ein ungewolltes abruptes Absacken verhindert.

Feststelleinrichtung

Der Werkzeughubtisch darf nicht auf Steigungen und Gefällen eingesetzt werden. Für solche Einsätze fehlt es ihm an einer wirksamen Bremseinrichtung. Der Werkzeughubtisch HW verfügt lediglich über eine Feststelleinrichtung an einer der Lenkrollen. Diese muss beispielsweise beim Abstellen des Hubtischwagens betätigt werden.

Prüfungen

Gemäß DGUV Vorschrift 68 ist der Werkzeughubtisch nach Bedarf, jedoch mindestens einmal jährlich durch einen Sachkundigen zu prüfen.
