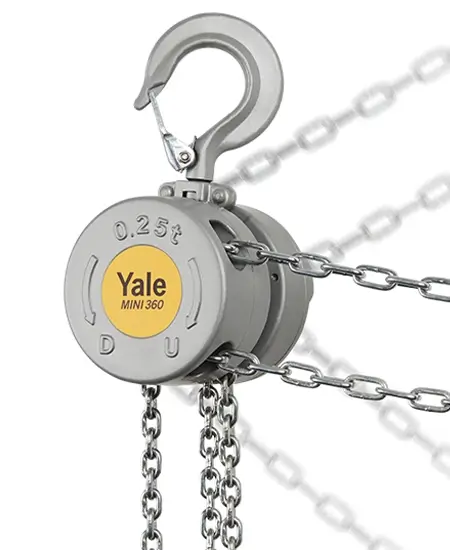

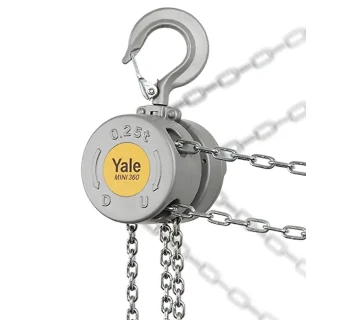

Yale Stirnradflaschenzug YaleMINI 360

Der YaleMINI 360 ist der kleinste Stirnradflaschenzug aus der Yale-Familie und kombiniert ein äußerst kompaktes Design mit einem um 360° drehbaren Handkettenraddeckel, sodass der Bediener außerhalb des Gefahrenbereiches arbeiten kann. Das Gehäuse aus Aluminiumdruckguss macht den Flaschenzug sehr leicht, schützt gleichzeitig die innenliegenden Komponenten zuverlässig und erlaubt den Einsatz auch in rauer Umgebung.

Mit Tragfähigkeiten von 250 kg und 500 kg, verzinkter Rundstahl-Lastkette und einer robusten Lastdruckbremse mit zwei Sperrklinken ist der YaleMINI 360 ideal für Montagearbeiten, Serviceeinsätze und das Handwerk überall dort, wo ein besonders handliches Handhebezeug benötigt wird.

Einsatzbereiche des YaleMINI 360

Durch sein geringes Eigengewicht und die 360°-Handkettenführung ist der YaleMINI 360 ein typischer „Immer-dabei-Flaschenzug“ für vielfältige Hebeaufgaben:

• Industrie & Anlagenbau – Heben und Positionieren von Motoren, Pumpen, Getrieben, Armaturen und Baugruppen bei Montage- und Wartungsarbeiten.
• Autowerkstätten & Nutzfahrzeugservice – Ein- und Ausbau von Komponenten, Ausrichten von Aggregaten oder Halten von Bauteilen bei Reparaturen.
• Handwerk & Servicebetriebe – Dach-, Metall-, Elektro- und SHK-Betriebe nutzen den Flaschenzug für temporäre Hebepunkte auf Baustellen und im Innenausbau.
• Werkstatt & Lager – Handling von Werkzeugen, Vorrichtungen, Kleinmaschinen oder Regalteilen an Portalkranen, Schwenk- oder Hängekranen.
• Mobile Einsätze – durch die kompakte Bauform passt der YaleMINI 360 in nahezu jeden Werkzeugkoffer und ist schnell am Einsatzort verfügbar.

Die 360° drehbare Handkettenführung erlaubt das Bedienen aus nahezu jeder Position – ein Vorteil insbesondere bei beengten Platzverhältnissen oder wenn der Bediener bewusst seitlich der Last stehen soll.

Varianten & technische Merkmale

Der Stirnradflaschenzug YaleMINI 360 wird in zwei Tragfähigkeiten mit jeweils 1-strängigem Kettenstrang angeboten. Kennzeichnende Merkmale sind:

• 360° drehbare Handkettenführung – ermöglicht einen großen Arbeitsbereich und das Arbeiten außerhalb des Gefahrenbereichs.
• Kompaktes Aluminiumdruckguss-Gehäuse – sehr leicht, gleichzeitig schützend und für den Einsatz im Freien oder in rauen Umgebungen geeignet.
• Lastdruckbremse mit zwei Sperrklinken – hält die Last in jeder beliebigen Position sicher fest.
• Geschlossene Lastkettenführung – verhindert das unbeabsichtigte Herausspringen der verzinkten Rundstahlkette aus dem Lastkettenrad.
• Geschmiedete Trag- und Lasthaken aus alterungsbeständigem, hochlegiertem Vergütungsstahl, die sich bei Überlastung kontrolliert öffnen, anstatt zu brechen.
• Haken mit Sicherheitsbügeln, jeweils 360° drehbar, für einfaches Anschlagen der Last.
• Verzinkte Lastkette aus Rundstahl, abgestimmt auf das Lastkettenrad, konform zu relevanten Normen (z.B. DIN EN 818-7).
• Temperatureinsatz typischerweise von ca. -10 °C bis +50 °C (abhängig von Umgebungsbedingungen und Herstellerangaben).

Auszug aus der Baureihe (Standarddaten, typische Ausführung):

Hinweis: Exakte Maßtabellen (Bauhöhen, Gehäuseabmessungen), Handkettenlängen, Bedienkräfte und Geräteeigengewichte sind der YaleMINI 360 Broschüre sowie der Typentabelle bei TOMANRO zu entnehmen.

Häufige Fehler bei der Anwendung

Auch beim kompakten YaleMINI 360 können typische Anwenderfehler auftreten, die Sicherheit und Lebensdauer des Flaschenzugs beeinträchtigen:

• Überlastung – Überschreiten der angegebenen Tragfähigkeit von 0.25 t bzw. 0.50 t, z.B. durch Zusatzlasten, dynamische Kräfte (Stoß, Schwingen) oder falsche Abschätzung der Last.
• Schrägzüge – der Flaschenzug ist für senkrechte Lastaufnahme ausgelegt; große Schrägzüge führen zu erhöhten Querkräften auf Haken, Gehäuse und Kette.
• Falsche oder beschädigte Anschlagmittel – verschlissene Rundschlingen, Schäkel oder Anschlagketten können versagen; es sind nur geprüfte, geeignete Anschlagmittel zu verwenden.
• Mangelnde Kettenpflege – verschmutzte, trockene oder korrodierte Lastkette erhöht die Bedienkraft, verschleißt das Lastkettenrad und kann im Extremfall zum Kettenbruch führen.
• Dauerhaftes Lastabstützen – der YaleMINI 360 ist ein Hebezeug, keine statische Abstützung; angehobene Lasten sind zusätzlich z.B. mit Unterstellböcken zu sichern.
• Nichteinhaltung der Prüfintervalle – fehlende oder verspätete wiederkehrende Prüfungen erhöhen das Risiko unentdeckter Schäden.

Vor jedem Einsatz sind eine Sichtprüfung von Gehäuse, Haken, Kette und Aufhängung sowie ein kurzer Funktionstest der Bremse empfehlenswert.

Sicherheitsaspekte & Normen

Der Stirnradflaschenzug YaleMINI 360 ist ein Handkettenzug mit Lastdruckbremse und wird gemäß Maschinenrichtlinie 2006/42/EG gefertigt. Er wird mit CE-Konformitätserklärung, Prüfzeugnis und Betriebsanleitung ausgeliefert; Auslegung und Bauteile orientieren sich an DIN EN 13157 (Handhebezeuge) und die Rundstahlkette an DIN EN 818-7.

Im gewerblichen Einsatz sind zusätzlich u.a. zu beachten:

• Betriebssicherheitsverordnung (BetrSichV) inkl. Gefährdungsbeurteilung.
• DGUV-Vorschriften und -Regeln für Winden, Hub- und Zuggeräte.
• Wiederkehrende Prüfungen durch eine befähigte Person (in der Regel mindestens jährlich, ggf. häufiger bei hoher Beanspruchung).
• Dokumentation im Prüfbuch – alle Prüfungen, Reparaturen und Änderungen sind nachvollziehbar zu erfassen.
• Unterweisung des Bedienpersonals in sichere Bedienung, Anschlagtechnik und Verhalten im Gefahrenbereich.

Grundsatz: Aufenthalt unter schwebenden Lasten ist verboten; der Gefahrenbereich ist zu sperren und deutlich zu kennzeichnen.

Beispielhafte Darstellung – YaleMINI 360 im Einsatz

Die nachfolgende Abbildung zeigt einen YaleMINI 360 Stirnradflaschenzug mit Aluminiumdruckguss-Gehäuse, verzinkter Rundstahl-Lastkette und 360° drehbaren Sicherheits-Haken im Einsatz an einem I-Träger bzw. in einer Laufkatze bei Montagearbeiten.

Passende Ergänzungsprodukte & Zubehör von Yale

Für ein komplettes Hebe- und Handlingsystem lässt sich der YaleMINI 360 mit weiteren Yale-Hebezeugen und Komponenten sinnvoll kombinieren:

• Yale Hebelzug UNOplus-A – vielseitiger Hebelzug zum Heben, Ziehen und Verzurren von Lasten mit optimierter Übersetzung und Weston-Lastdruckbremse, ideal für Zug- und Richtarbeiten ergänzend zum YaleMINI 360.
• Yale Hebelzug Yalehandy – besonders kompakter Kleinlast-Hebelzug für Service, Handwerk und Industrie, ideal für feines Ausrichten von Bauteilen.
• Yale Elektrokettenzug CPV oder CPE – wenn häufige Hebevorgänge oder höhere Tragfähigkeiten anfallen, können motorische Elektrokettenzüge die Arbeit deutlich erleichtern; vorhandene Anschlagpunkte lassen sich meist weiter nutzen.
• Laufkatzen & Trägerklemmen – manuelle Rollfahrwerke oder Haspelfahrwerke zur verfahrbaren Aufhängung des YaleMINI 360 an I-Trägern.
• Alu-Portalkrane (TOMANRO Empfehlung) – mobile Portalkran-Systeme, an denen der YaleMINI 360 flexibel eingesetzt werden kann, wenn keine feste Krananlage vorhanden ist.
• Anschlagmittel – normgerechte Anschlagketten, Rundschlingen und Schäkel, die die sichere Verbindung zwischen Lasthaken und Last herstellen.
