Tractel Kettenzug tralift

Der Tractel Kettenzug tralift ist ein manueller Stirnradflaschenzug zum sicheren Heben, Senken, Ziehen und Zurren von Lasten und wird wahlweise an einem festen Anschlagpunkt oder in einer Laufkatze betrieben. Sein einzigartiges Tractel-Design ist kompakt, leicht und dennoch außergewöhnlich robust und erfüllt damit die Anforderungen selbst bei extremen Hebebedingungen im Baugewerbe, in der Industrie und in Mietflotten. Die Baureihe deckt Tragfähigkeiten von 250 kg bis 20 t ab, ist mit einer korrosionsbeständigen Corolim Lastkette Güteklasse 8 nach EN 818-7 ausgestattet und wird ab 500 kg vom TÜV Rheinland nach EN 13157 zertifiziert angeboten – optional mit Überlastschutz (Hubkraftbegrenzer).

Einsatzbereiche des Tractel tralift

Der tralift Stirnradkettenzug ist für professionelle Hebeaufgaben konzipiert und wird überall dort eingesetzt, wo ein zuverlässiges Handhebezeug ohne elektrische Energie benötigt wird:

• Industrie & Fertigung – Heben und Positionieren von Maschinen, Werkzeugen, Formen, Antrieben und Stahlbaukomponenten an Deckenkranen, Konsolen oder Portalkranen.
• Bau- und Montageeinsätze – Baustellen, Hochbau, Infrastrukturprojekte (Brücken, Tunnel, Anlagenbau), bei denen ein robuster, mobiler Kettenzug zum Standardwerkzeug gehört.
• Instandhaltung & Service – Wartungsarbeiten an Pumpen, Lüftern, Getrieben oder Rohrleitungssektionen im laufenden Betrieb, oft in Kombination mit Roll- oder Haspelfahrwerken.
• Mietflotten & Vermietung – dank robuster Ausführung, einfachem Handling und breiter Traglastpalette besonders geeignet für den harten Mietalltag.
• Unterhaltungsindustrie – Tractel bietet den tralift zusätzlich in schwarzer Ausführung für Bühnen-, Theater- und Eventtechnik an (dezent, lichtunauffällig).

Der Kettenzug wird mit der Handkette betätigt; das Stirnradgetriebe setzt die Bedienkraft um und hebt die Last an der Lastkette kontrolliert an. Durch seine geringe Bauhöhe nutzt der tralift die verfügbare Hubhöhe optimal aus.

Varianten, Aufbau und technische Merkmale

Der tralift Stirnradflaschenzug ist in mehreren Tragfähigkeiten und Hubhöhen erhältlich. Typische Merkmale:

• Tragfähigkeit von 250 kg bis 20 t – große Bandbreite für Werkstatt bis Schwerindustrie.
• Zweistufiges Stirnradgetriebe – leichtgängige Übersetzung, geringer Bedienkraftaufwand bei gleichzeitig hoher Robustheit.
• Corolim Lastkette in Güteklasse 8 nach EN 818-7 – hoher Korrosionsschutz und reduzierte Kettenabnutzung.
• Kompakte Bauhöhe – maximale Hubausnutzung, auch bei niedrigen Räumen oder kleinen Kranhöhen.
• Schwenkbare Trag- und Lasthaken mit Überlastanzeige und robusten Sicherheitsverschlüssen aus Stahlguss.
• Optionale Rutschkupplung (Überlastschutz) – reduziert die Gefahr von Überlastschäden am Hebezeug.
• Geschlossene Gehäusekonstruktion – schützt Getriebe und Bremse vor Schmutz und mechanischer Einwirkung.
• Alternative schwarze Version – für die Unterhaltungsindustrie, technisch identisch, optisch angepasst.

Auszug aus der Baureihe (Standardhub 3.0 m, stark vereinfachter Überblick):

Hinweis: Exakte Maßreihen (Bauhöhe, Abmessungen, Hakenmaße), Hubvarianten und Details zur Rutschkupplung sind in der TOMANRO-Typentabelle und im Tractel-Datenblatt tralift ersichtlich.

Typische Anwendungsfehler und Praxishinweise

Beim Einsatz des Tractel tralift lassen sich viele Probleme durch richtige Auslegung und Montage vermeiden. Zu den häufigsten Fehlern gehören:

• Überlastung – die angegebene Tragfähigkeit darf nicht überschritten werden; bei Verwendung der Rutschkupplung dient diese als Geräteschutz, nicht als Arbeitsbegrenzung.
• Ungeeigneter Anschlagpunkt – Aufhängung oder Fahrwerk müssen mindestens die gleiche Tragkraft wie der Kettenzug aufweisen; improvisierte Aufhängepunkte sind unzulässig.
• Schrägzug – der tralift ist primär für senkrechte Belastung ausgelegt; starke Querkräfte oder Schrägzüge führen zu erhöhtem Verschleiß und können Haken, Aufhängung oder Träger schädigen.
• Falsche oder beschädigte Anschlagmittel – nicht normgerechte oder beschädigte Ketten, Seile, Rundschlingen und Schäkel sind ein häufiges Sicherheitsrisiko.
• Mangelhafte Wartung – verschmutzte oder ungeschmierte Lastkette, schwergängige Haken oder fehlende Funktionsprüfung der Bremse können zu Ruckeln, Überhitzung oder Versagen führen.
• Dauerhafte Lastaufnahme – der Kettenzug ist ein Hebezeug, keine dauerhafte Stütze; angehobene Lasten sind zusätzlich mit Unterstellböcken oder geeigneten Konstruktionen abzufangen.

Empfohlen wird eine Sichtprüfung vor jedem Einsatz (Kette, Haken, Aufhängung, Gehäuse, Kennzeichnung) sowie die Einhaltung der vom Hersteller vorgegebenen Wartungs- und Prüfintervalle.

Sicherheitsaspekte & Normen

Der Tractel Kettenzug tralift ist ein Handkettenzug mit selbsttätiger Lastdruckbremse, bei dem die Last beim Loslassen der Handkette automatisch gehalten wird. Ab 500 kg wird die Baureihe nach EN 13157 durch den TÜV Rheinland zertifiziert und erfüllt die Anforderungen der europäischen Maschinenrichtlinie.

Im gewerblichen Einsatz sind zusätzlich zu beachten:

• DGUV-Vorschriften für Winden, Hub- und Zuggeräte (z. B. DGUV Vorschrift 54).
• Betriebssicherheitsverordnung mit Gefährdungsbeurteilung für Hebezeuge.
• Wiederkehrende Prüfungen durch eine befähigte Person, in der Regel mindestens jährlich, bei hoher Beanspruchung ggf. häufiger.
• Vollständige Dokumentation aller Prüfungen, Instandsetzungen und Änderungen im Geräte- oder Prüfbuch.
• Unterweisung des Bedienpersonals in Anschlagtechnik, Hebezeugbedienung und Verhalten im Gefahrenbereich.

Grundsätzlich gilt: Personen dürfen sich nie unter schwebenden Lasten aufhalten; der Gefahrenbereich ist entsprechend zu sichern und deutlich zu kennzeichnen.

Beispielhafte Darstellung – Tractel Kettenzug tralift

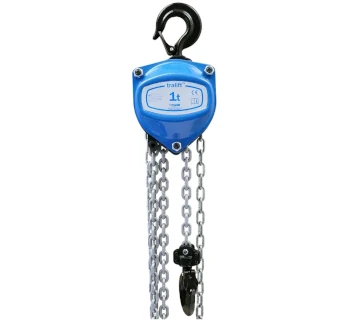

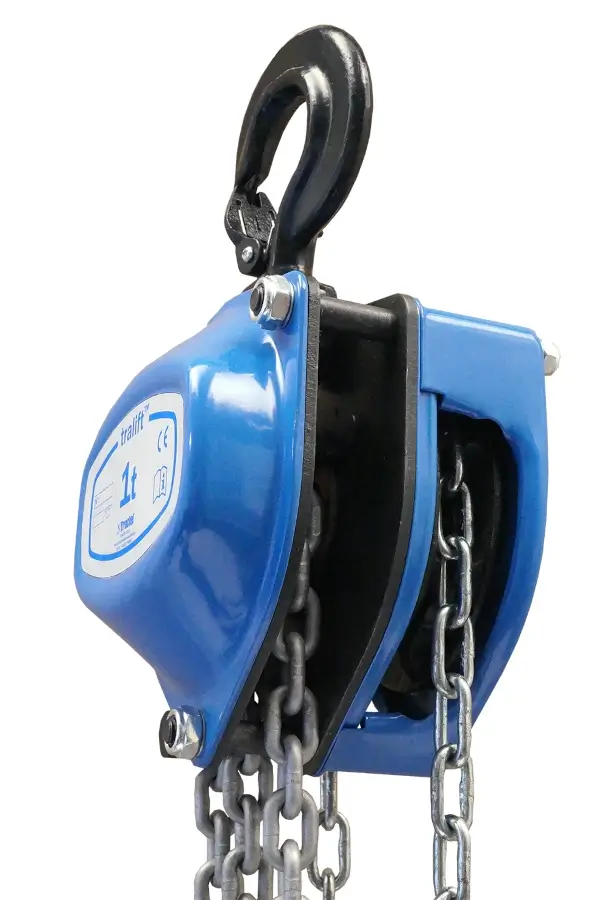

Die nachfolgende Abbildung zeigt einen typischen Tractel tralift Stirnradkettenzug mit Aufhänghaken, Corolim Lastkette und tragendem Lasthaken im Einsatz unter einem I-Träger bzw. an einer Laufkatze. Je nach Tragfähigkeit ändern sich Gehäusegröße, Anzahl der Kettenstränge und Hakenmaße.

Passende Ergänzungsprodukte von Tractel

Für ein durchgängiges Hebe- und Förderkonzept kann der tralift Kettenzug mit weiteren Tractel-Produkten sinnvoll kombiniert werden:

• Tractel Rollfahrwerk Corso – manuell verfahrbares Rollfahrwerk für I- und H-Träger, das einen sicheren Hebeankerpunkt für tralift und andere Handhebezeuge bildet.
• Tractel Haspelfahrwerk Corso – Haspelfahrwerk mit Handkette zur präzisen, kraftsparenden Verfahrung schwerer Lasten entlang eines Trägers.
• Tractel Laufkatze Rollbeam Corso – temporärer Anschlagpunkt nach EN 795 Klasse B, verfahrbar auf dem unteren Flansch von H- und I-Trägern, ideal als flexible Aufhängung für den tralift.
• Tractel Greifzug TU – handbetätigte Seilzuggeräte zum Ziehen und Halten von Lasten, die den Einsatzbereich des tralift im Horizontalzug ergänzen.
• Tractel tT Elektrokettenzug tralift TT – motorisierter Elektrokettenzug im gleichen Systemumfeld für Serienhübe oder automatisierte Abläufe.
• Anschlagmittel & PSA von Tractel – z. B. Trägergreifer, Anschlagpunkte, Absturzsicherungen, um ein sicheres Gesamtsystem rund um den Hebevorgang aufzubauen.
