Spannarm gelocht Länge 315 mm Ansicht 2
Abbildung kann abweichen vom Original

Wampfler
Spannarm gelocht Länge 315 mm

Programm230
Gewicht ca.0.50 kg
Artikel-Nr.: 020185-0315


Qualitätsmerkmale

  • Material: Stahl, sendzimir-verzinkt
  • Spannarme 30 x 32 x 2 - gelocht
  • Maximale Belastung: 47.5 kg bei 0,20 cm Durchbiegung
  • Hohe Steifigkeit durch Profilierung

10,28 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ ProgrammLeitungLängeArtikel-Nr. Preis (zzgl. ges. MwSt.)
Wampfler Spannarm gelocht Länge 250 mmSpannarm gelocht Länge 250 mm230 020185-02508,49 €
Wampfler Spannarm gelocht Länge 400 mmSpannarm gelocht Länge 400 mm230 & 240 020186-040017,13 €
Wampfler Spannarm gelocht Länge 315 mmSpannarm gelocht Länge 315 mm230 020185-031510,28 €
Wampfler Spannarm gelocht Länge 500 mmSpannarm gelocht Länge 500 mm230 & 240 020186-050020,51 €
Wampfler Spannarm gelocht Länge 400 mmSpannarm gelocht Länge 400 mm230 020185-040011,99 €
Wampfler Spannarm gelocht Länge 630 mmSpannarm gelocht Länge 630 mm230 & 240 020186-063025,38 €
Wampfler Spannarm gelocht Länge 500 mmSpannarm gelocht Länge 500 mm230 020185-050014,04 €
Wampfler Spannarm gelocht Länge 800 mmSpannarm gelocht Länge 800 mm230 & 240 020186-080029,85 €
Wampfler Spannarm gelocht Länge 630 mmSpannarm gelocht Länge 630 mm230 020185-063017,43 €
Wampfler Spannarm gelocht Länge 1000 mmSpannarm gelocht Länge 1000 mm230 & 240 020186-100037,46 €
Wampfler Spannarm gelocht Länge 800 mmSpannarm gelocht Länge 800 mm230 020185-080020,75 €
Wampfler Spannarm gelocht Länge 1250 mmSpannarm gelocht Länge 1250 mm230 & 240 020186-125047,66 €
Wampfler Spannarm gelocht Länge 1000 mmSpannarm gelocht Länge 1000 mm230 020185-100025,61 €
Wampfler Spannarm gelocht Länge 400 mmSpannarm gelocht Länge 400 mm230 & 240 / Edelstahl V4A 020488-040099,03 €
Wampfler Spannarm gelocht Länge 1250 mmSpannarm gelocht Länge 1250 mm230 020185-125032,45 €
Wampfler Spannarm gelocht Länge 500 mmSpannarm gelocht Länge 500 mm230 & 240 / Edelstahl V4A 020488-0500156,90 €
Wampfler Spannarm gelocht Länge 400 mmSpannarm gelocht Länge 400 mm230 / Edelstahl V4A 020485-040047,43 €
Wampfler Spannarm gelocht Länge 630 mmSpannarm gelocht Länge 630 mm230 & 240 / Edelstahl V4A 020488-0630165,72 €
Wampfler Spannarm gelocht Länge 500 mmSpannarm gelocht Länge 500 mm230 / Edelstahl V4A 020485-050047,43 €
Wampfler Spannarm gelocht Länge 800 mmSpannarm gelocht Länge 800 mm230 & 240 / Edelstahl V4A 020488-0800170,03 €
Wampfler Spannarm gelocht Länge 630 mmSpannarm gelocht Länge 630 mm230 / Edelstahl V4A 020485-063058,80 €
Wampfler Spannarm gelocht Länge 1000 mmSpannarm gelocht Länge 1000 mm230 & 240 / Edelstahl V4A 020488-1000178,97 €
Wampfler Spannarm gelocht Länge 800 mmSpannarm gelocht Länge 800 mm230 / Edelstahl V4A 020485-080073,64 €
Wampfler Spannarm gelocht Länge 1250 mmSpannarm gelocht Länge 1250 mm230 & 240 / Edelstahl V4A 020488-1250187,58 €
Wampfler Spannarm gelocht Länge 1000 mmSpannarm gelocht Länge 1000 mm230 / Edelstahl V4A 020485-100091,44 €
Wampfler Spannarm gelocht Länge 1250 mmSpannarm gelocht Länge 1250 mm230 / Edelstahl V4A 020485-1250115,08 €
Wampfler Spannarm gelocht Länge 250 mmSpannarm gelocht Länge 250 mm230 & 240 020186-025011,70 €
Wampfler Spannarm gelocht Länge 315 mmSpannarm gelocht Länge 315 mm230 & 240 020186-031514,39 €
Weitere Modelle mit: Programm 230
Weitere Modelle mit:Programm 230
Dazu passende Produkte
Dazu passende Produkte:

Beschreibung: Wampfler Spannarm gelocht Länge 315 mm

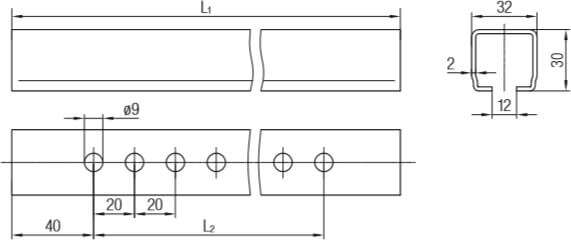

Abmessungen der Conductix-Wampfler C-Spannarme aus dem Programm 230
L1 = 315 mm
L2 = 260 mm

Die Belastbarkeit des Spannarms hängt vom Abstand der Last zum Festpunkt ab. Je größer die Entfernung desto geringer die zulässige Belastung. Sollte die Tragkraft nicht ausreichen kann auf ein stärkeres Spannarmprofil ausgewichen werden.
Belastungsschaubild
Spannarm 30 x 32 x 2 mm
Länge l 0,315 m
Zul. Belastung P 47,5 kg
max. Durchbiegung f 0,20 cm

Montage von C-Schienen

Für die Montage der C-Schienen an bauseits vorhandenen Decken- und Wandkonstruktionen sind dafür geeignete Schienenhalter zu verwenden. C-Schienen lassen sich nicht nur parallel an einem Doppel-T-Träger anbringen. Die Firma Conductix-Wampfler hat viele unterschiedliche Halter und Adapter für jegliche Montagen der C-Schiene im Sortiment und ermöglicht so eine Adaptierung an fast jeder Struktur.
Die übliche Montage einer C-Schiene erfolgt am Ober- oder Untergurt eines Doppel-T-Trägers. Siehe hierzu folgende Beispiele:
Conductix-Wampfler C-Schienen-Montage mittels Spannarmen am Untergurt eines I-Trägers Conductix-Wampfler C-Schienen-Montage mittels Spannarmen am Obergurt eines I-Trägers
Pos. Benennung
1 Spannarm
2 Spannpratze
3 Schienenhalter
4 C-Schiene

Zudem stehen Anschweißhalter zur Verfügung, die mit dem Stahlträger fest verschweißt werden. Danach werden die Spannarme mit den Anschweißhaltern und die Schienenhalter mit den Spannarmen verschraubt. Siehe hierzu folgende Beispiele:
Conductix-Wampfler C-Schienen-Montage mittels Anschweisshaltern an Trägerkonstruktion Conductix-Wampfler C-Schienen-Montage mittels Anschweisshaltern an Trägerkonstruktion
Pos. Benennung
1 Anschweißhalter
2 Spannarm
3 Schienenhalter
4 C-Schiene
