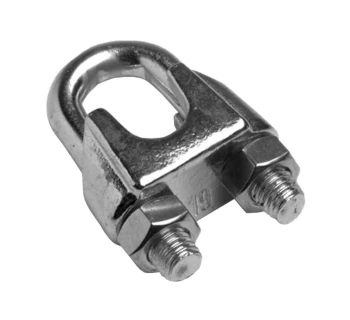

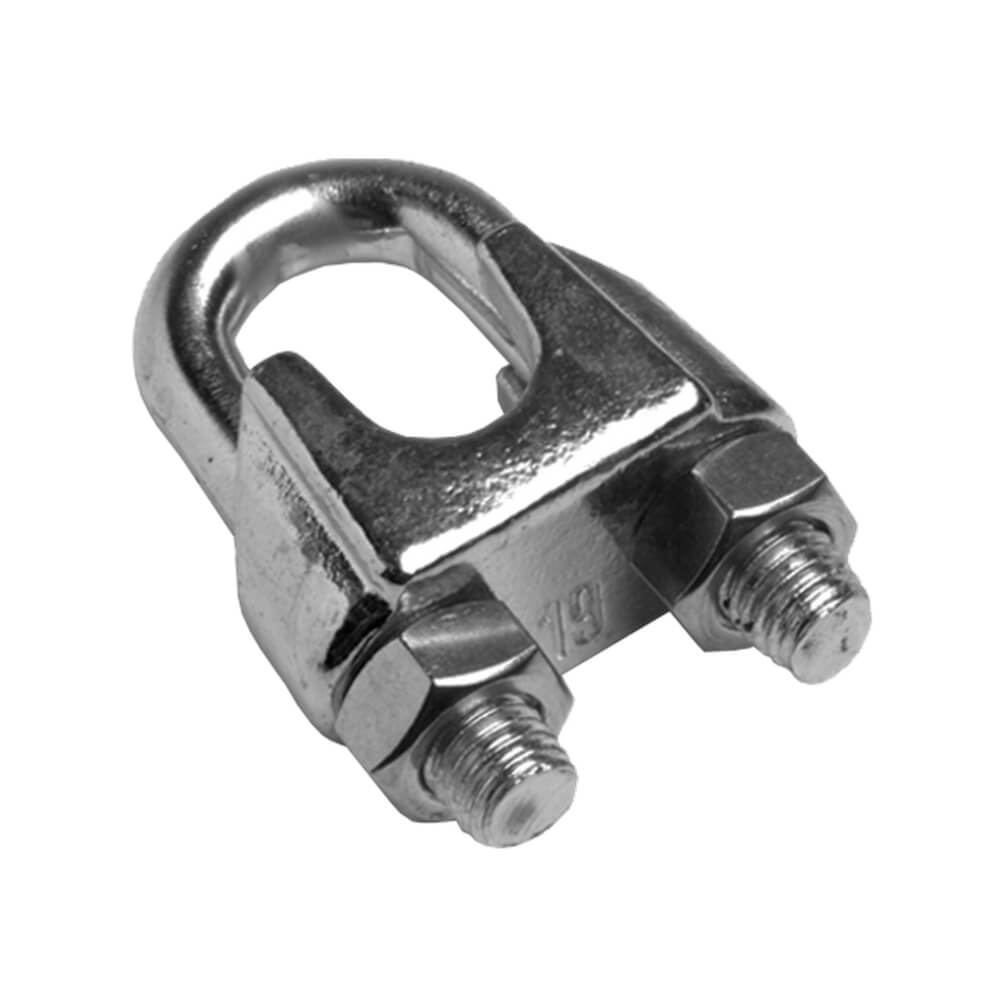

Kleinsorge Drahtseilklemmen, Niro
Poliert
Ähnlich DIN 741
- Werkstoff: Edelstahl, A4
Die Nenngröße steht bei dieser Drahtseilklemme für den Seildurchmesser
AnwendungsbereichDrahtseilklemmen nach dieser Ausführung sind zur Herstellung von lösbaren Seil-Endverbindungen bestimmt, wenn an diese nur untergeordnete Anforderungen gestellt werden. Werden an die Seil-Endverbindungen sicherheitstechnische Anforderungen gestellt, so müssen andere Verbindungselemente, z.B. Drahtseilklemmen nach DIN EN 13411-5 angewendet werden.
Gewinde
Artikel-Nr.:
Poliert
Ähnlich DIN 741
- Werkstoff: Edelstahl, A4
Die Nenngröße steht bei dieser Drahtseilklemme für den Seildurchmesser
AnwendungsbereichDrahtseilklemmen nach dieser Ausführung sind zur Herstellung von lösbaren Seil-Endverbindungen bestimmt, wenn an diese nur untergeordnete Anforderungen gestellt werden. Werden an die Seil-Endverbindungen sicherheitstechnische Anforderungen gestellt, so müssen andere Verbindungselemente, z.B. Drahtseilklemmen nach DIN EN 13411-5 angewendet werden.

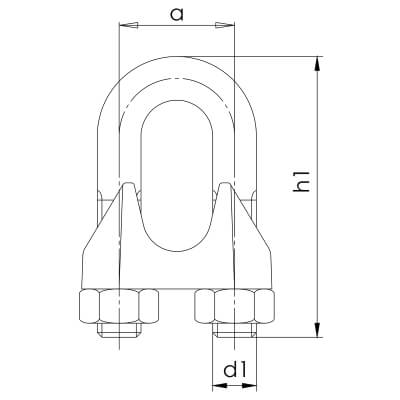

Abmessungen Drahtseilklemmen, Niro:
| Drahtseilklemmen, Niro | Nenngröße (mm) | für Seil-Ø (mm) | a (mm) | d1 (mm) | h1 (mm) | Schlüsselweite (mm) |
|---|---|---|---|---|---|---|
| 2 | 2.0 | 2 | 7 | M3 | 17 | 5.5 |
| 3 | 3.0 | 3.0 | 9 | M4 | 20 | 7 |
| 4 | 4.0 | 4.0 | 10 | M4 | 22 | 7 |
| 5 | 5.0 | 5.0 | 11 | M5 | 24 | 8 |
| 6 | 6.0 | 6.0 | 13 | M5 | 28 | 8 |
| 8 | 8.0 | 6.0 | 16 | M6 | 34 | 10 |
| 10 | 10.0 | 10.0 | 20 | M8 | 42 | 13 |
| 13 | 13.0 | 13.0 | 24 | M10 | 55 | 17 |
| 16 | 16.0 | 16.0 | 30 | M12 | 63 | 19 |
| 19 | 19.0 | 19.0 | 33 | M12 | 75 | 19 |
| 22 | 22.0 | 22.0 | 38 | M14 | 85 | 22 |
