Kleinsorge Federstecker DIN 11024
Galv. verzinkt
- Werkstoff: Draht gem. DIN 2076-A, vergütet
- Zeugnisse: Auf Wunsch lieferbar mit Werkszeugnis nach DIN EN 10204, 2.2
Zu den Abmessungen
7 Artikel → Federstecker DIN 11024
Galv. verzinkt
- Werkstoff: Draht gem. DIN 2076-A, vergütet
- Zeugnisse: Auf Wunsch lieferbar mit Werkszeugnis nach DIN EN 10204, 2.2

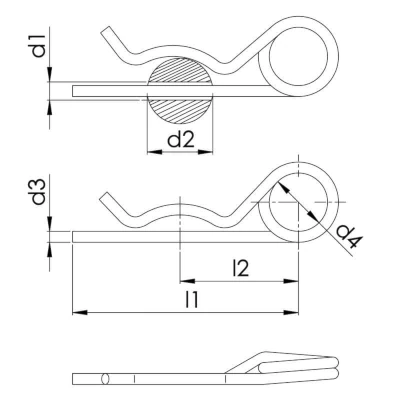

Abmessungen Federstecker DIN 11024:
| Federstecker DIN 11024 | Nenn-Ø (mm) | d1 (mm) | d2 (mm) | d3 (mm) | d4 (mm) | l1 (mm) | l2 (mm) |
|---|---|---|---|---|---|---|---|
| Ø2.25/42mm, vergütet | 2.25 | 2.5 | 9.0-11.2 | 2.25 | 20 | 42 | 24 |
| Ø2.80/48mm, vergütet | 2.80 | 3.2 | 11.2-14.0 | 2.80 | 20 | 48 | 26 |
| Ø3.60/64mm, vergütet | 3.60 | 4.0 | 14.0-20.0 | 3.60 | 20 | 64 | 32 |
| Ø4.50/80mm, vergütet | 4.50 | 5.0 | 20.0-26.0 | 4.50 | 25 | 80 | 39 |
| Ø5.60/97mm, vergütet | 5.60 | 6.3 | 26.0-34.0 | 5.60 | 25 | 97 | 45 |
| Ø6.30/125mm, vergütet | 6.30 | 7.0 | 34.0-45.0 | 6.30 | 30 | 125 | 56 |
| Ø7.00/150mm, vergütet | 7.00 | 8.0 | 45.0-56.0 | 7.00 | 30 | 150 | 63 |
