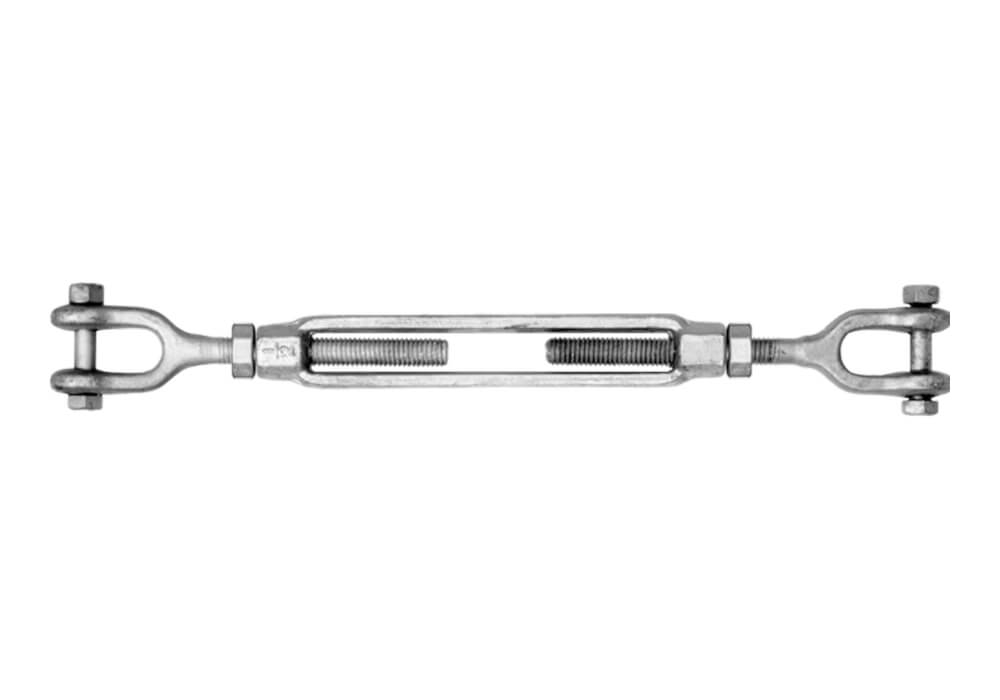

Kleinsorge Spannschlösser, hochfest, GG
Feuerverzinkt, mit Gabel/Gabel
- Werkstoff: Vergütungsstahl
- Ausführung: Mit rechter und linker Kontermutter
Mit besonders langem Spannweg
Gabel mit Bolzen, Mutter & Splint - Norm: Ähnlich ASTM F1145, vormals FF-T-791
Zu den Abmessungen
22 Artikel → Spannschlösser, hochfest, GG
Feuerverzinkt, mit Gabel/Gabel
- Werkstoff: Vergütungsstahl
- Ausführung: Mit rechter und linker Kontermutter
Mit besonders langem Spannweg
Gabel mit Bolzen, Mutter & Splint - Norm: Ähnlich ASTM F1145, vormals FF-T-791

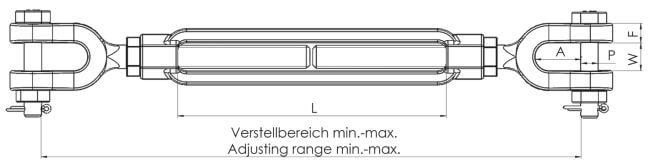

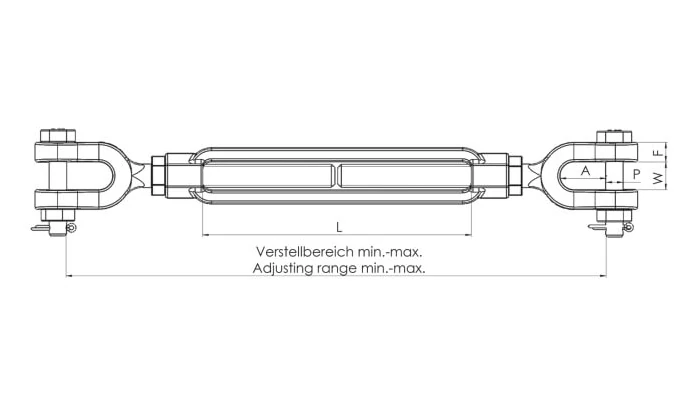

Abmessungen Spannschlösser, hochfest, GG:
| Spannschlösser, hochfest, GG | Gewinde-Ø (mm) | WLL (t) | Nenngröße (Zoll) | A (mm) | F (mm) | L (mm) | P (mm) | W (mm) | Verstell-Bereich (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Gabel/Gabel | 3/8" x 6" | 0,54 | 3/8 x 6 | 21 | 5 | 152 | 8 | 13 | 302-416 |
| Gabel/Gabel | 1/2" x 6" | 1,00 | 1/2 x 6 | 26 | 6 | 152 | 10 | 16 | 338-452 |
| Gabel/Gabel | 1/2" x 9" | 1,00 | 1/2 x 9 | 26 | 6 | 229 | 10 | 16 | 414-585 |
| Gabel/Gabel | 1/2" x 12" | 1.00 | 1/2 x 12 | 26 | 6 | 305 | 10 | 16 | 490-719 |
| Gabel/Gabel | 5/8" x 6" | 1.59 | 5/8 x 6 | 32 | 8 | 152 | 13 | 19 | 394-508 |
| Gabel/Gabel | 5/8" x 9" | 1.59 | 5/8 x 9 | 32 | 8 | 229 | 13 | 19 | 470-641 |
| Gabel/Gabel | 5/8" x 12" | 1.59 | 5/8 x 12 | 32 | 8 | 305 | 13 | 19 | 546-775 |
| Gabel/Gabel | 3/4" x 6" | 2.36 | 3/4 x 6 | 38 | 10 | 152 | 16 | 24 | 432-546 |
| Gabel/Gabel | 3/4" x 9" | 2.36 | 3/4 x 9 | 38 | 10 | 229 | 16 | 24 | 508-679 |
| Gabel/Gabel | 3/4" x 12" | 2.36 | 3/4 x 12 | 38 | 10 | 305 | 16 | 24 | 584-813 |
| Gabel/Gabel | 3/4" x 18" | 2.36 | 3/4 x 18 | 38 | 10 | 457 | 16 | 24 | 737-1080 |
| Gabel/Gabel | 7/8" x 12" | 3.27 | 7/8 x 12 | 44 | 11 | 305 | 19 | 29 | 625-854 |
| Gabel/Gabel | 7/8" x 18" | 3.27 | 7/8 x 18 | 44 | 11 | 457 | 19 | 29 | 778-1121 |
| Gabel/Gabel | 1" x 12" | 4.54 | 1 x 12 | 51 | 13 | 305 | 22 | 30 | 676-905 |
| Gabel/Gabel | 1" x 18" | 4.54 | 1 x 18 | 51 | 13 | 457 | 22 | 30 | 829-1172 |
| Gabel/Gabel | 1 1/4" x 12" | 6.90 | 1 1/4 x 12 | 60 | 16 | 305 | 29 | 44 | 760-989 |
| Gabel/Gabel | 1 1/4" x 18" | 6.90 | 1 1/4 x 18 | 60 | 16 | 457 | 29 | 44 | 912-1255 |
| Gabel/Gabel | 1 1/4" x 24" | 6.90 | 1 1/4 x 24 | 60 | 16 | 610 | 29 | 44 | 1064-1521 |
| Gabel/Gabel | 1 1/2" x 24" | 9.71 | 1 1/2 x 24 | 70 | 17 | 610 | 35 | 52 | 1128-1585 |
| Gabel/Gabel | 1 1/2" x 12" | 9.71 | 1 1/2 x 12 | 70 | 17 | 305 | 35 | 52 | 823-1052 |
| Gabel/Gabel | 1 3/4" x 18" | 12.70 | 1 3/4 x 18 | 76 | 19 | 457 | 41 | 60 | 1060-1403 |
| Gabel/Gabel | 2" x 24" | 16.78 | 2 x 24 | 95 | 21 | 610 | 48 | 64 | 1315-1772 |
