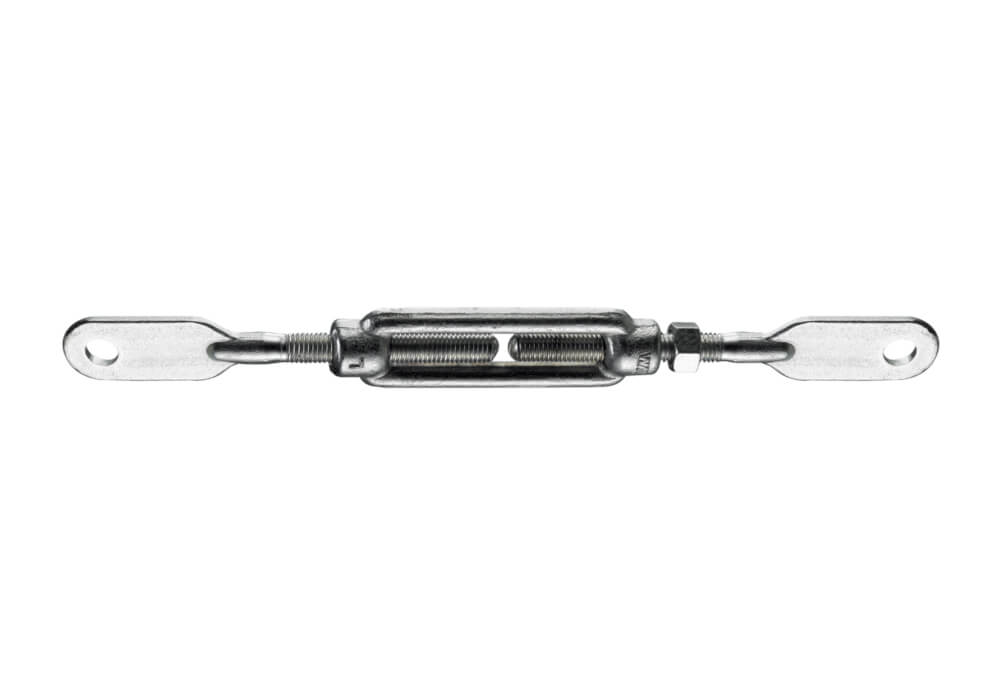

Kleinsorge Spannschlösser DIN 1480 BS
Galv. verzinkt mit Blattschrauben und Kontermutter
In leichter und schwerer Ausführung
- Werkstoff: Stahl S235JR
- Ausführung: Gesenkgeschmiedet
- Anwendungsbereich: Zum Verspannen von Regalen
- Starke Ausführung: Geeignet für den Stahlbau
Zu den Abmessungen
16 Artikel → Spannschlösser DIN 1480 BS
Spannschlösser DIN 1480 BS
Gewinde-ØLänge
Werkstoff
Oberfläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Spannschlösser DIN 1480 BS
Gewinde-ØLänge
Werkstoff
Oberfläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Spannschlösser DIN 1480 BS
Gewinde-ØLänge
Werkstoff
Oberfläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Spannschlösser DIN 1480 BS
Gewinde-ØLänge
Werkstoff
Oberfläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Spannschlösser DIN 1480 BS
Gewinde-ØLänge
Werkstoff
Oberfläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Spannschlösser DIN 1480 BS
Gewinde-ØLänge
Werkstoff
Oberfläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Spannschlösser DIN 1480 BS
Gewinde-ØLänge
Werkstoff
Oberfläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Spannschlösser DIN 1480 BS
Gewinde-ØLänge
Werkstoff
Oberfläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Spannschlösser DIN 1480 BS
Gewinde-ØLänge
Werkstoff
Oberfläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
Galv. verzinkt mit Blattschrauben und Kontermutter
In leichter und schwerer Ausführung
- Werkstoff: Stahl S235JR
- Ausführung: Gesenkgeschmiedet
- Anwendungsbereich: Zum Verspannen von Regalen
- Starke Ausführung: Geeignet für den Stahlbau

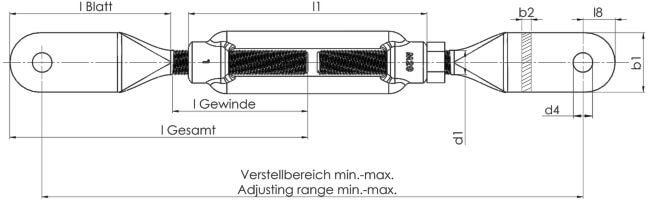

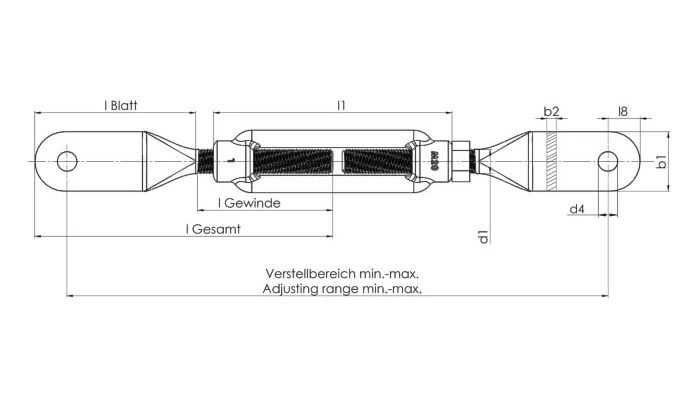

Abmessungen Spannschlösser DIN 1480 BS:
| Spannschlösser DIN 1480 BS | Gewinde-Ø (mm) | b1 (mm) | b2 (mm) | d1 (mm) | d4 (mm) | l8 (mm) | Verstell-Bereich (mm) |
|---|---|---|---|---|---|---|---|
| leichte Ausführung | M8 | 20 | 4 | M8 | 9 | 11.0 | 228-315 |
| leichte Ausführung | M10 | 25 | 4 | M10 | 11 | 13.0 | 274-370 |
| leichte Ausführung | M12 | 30 | 4 | M12 | 13 | 16.0 | 308-397 |
| leichte Ausführung | M16 | 40 | 5 | M16 | 13 | 20.5 | 459-580 |
| leichte Ausführung | M20 | 50 | 5 | M20 | 17 | 27.0 | 446-585 |
| leichte Ausführung | M24 | 70 | 7 | M24 | 22 | 45.0 | 510-695 |
| leichte Ausführung | M27 | 70 | 15 | M27 | 26 | 50.0 | 540-705 |
| leichte Ausführung | M30 | 80 | 15 | M30 | 29 | 60.0 | 610-775 |
| leichte Ausführung | M36 | 80 | 20 | M36 | 32 | 60.0 | 730-915 |
| starke Ausführung | M12 | 30 | 5 | M12 | 13 | 16 | 308-397 |
| starke Ausführung | M16 | 40 | 8 | M16 | 13 | 21 | 500-616 |
| starke Ausführung | M20 | 50 | 9 | M20 | 17 | 27 | 500-632 |
| starke Ausführung | M24 | 70 | 10 | M24 | 22 | 45 | 600-771 |
| starke Ausführung | M27 | 70 | 15 | M27 | 26 | 50 | 540-705 |
| starke Ausführung | M30 | 80 | 15 | M30 | 29 | 60 | 610-775 |
| starke Ausführung | M36 | 80 | 20 | M36 | 32 | 60 | 730-915 |
