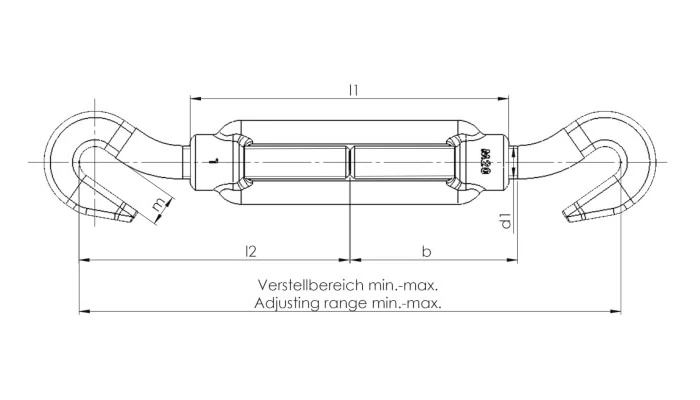

Abmessungen Spannschlösser DIN 1480 HH:

Spannschlösser DIN 1480 HH	Gewinde-Ø (mm)	m (mm)	d1 (mm)	l1 (mm)	l2 (mm)	Verstell-Bereich (mm)	Spannweg (mm)
Haken/Haken	M6	8.5	M6	110	85	180-260	80
Haken/Haken	M8	11.0	M8	110	85	195-270	75
Haken/Haken	M10	13.5	M10	125	112	230-315	85
Haken/Haken	M12	15.5	M12	125	117	250-330	80
Haken/Haken	M14	18.5	M14	140	122	280-370	90
Haken/Haken	M16	19.0	M16	170	138	320-430	110
Haken/Haken	M20	20.5	M20	200	170	400-530	130
Haken/Haken	M22	26.0	M22	220	185	428-573	145
Haken/Haken	M24	26.0	M24	255	205	490-660	170
Haken/Haken	M30	33.0	M30	255	225	530-690	160
Haken/Haken	M36	44.0	M36	295	255	600-780	180

Spannschlösser DIN 1480 HH

Gewinde-Ø
(mm)

m
(mm)

d1
(mm)

l1
(mm)

l2
(mm)

Verstell-Bereich
(mm)

Spannweg
(mm)

Haken/Haken

8.5

110

180-260
